Type
Maskinkapper, afskærmninger, kabiner og dæksler
Pladearbejdet omkring en maskine: et beklædningssæt med panel med luftriste, en lukket kabine af flade paneler med løftegreb, en kappe af tyk plade med boltede slidplader, en afskærmning med afrundede hætter, en dørramme med tre åbninger, et dæksel med ventilationsspalter, en bearbejdet kappe fuld af boringer. Tyndere materiale og tættere tolerancer end en ramme, så kantning bruges i stedet for svejsning, hvor geometrien tillader det.
Galleriet viser kabinetter og afskærmninger fra et dæksel på en meter til et beklædningssæt på fem og en halv meter.
Hvad tegningen skal vise
En del som denne prissættes efter tegningen. Tilbuddet går hurtigst, når tegningen viser:
- Udfoldningen eller den kantede deltegning med pladetykkelsen og materialekvaliteten
- Hvilke svejsninger der er synlige og skal slibes plane, og hvilke der efterlades som svejst
- Åbninger, luftriste og spalter med deres placeringer, og de beslag der monteres på dem
- For en bearbejdet kappe, boringerne og fladerne med deres tolerancer
- Overfladebehandlingen indvendigt og udvendigt, og farven
13 modeller af denne type
Virkelige konstruktioner, der er gået gennem virksomheden som udførte opgaver, forespørgsler med tilbud eller tegninger fra vores eget kontor, vist som anonyme modeller med deres opmålte størrelse. Åbn en for beskrivelsen.
- Samlet størrelse, L x B x H
- 5 445 x 2 517 x 1 807 mm

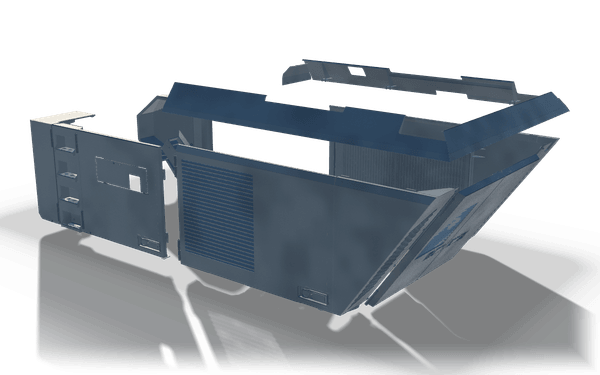

Et sæt kabinebeklædning til en maskinhal, lavet af flade stålplader med gitterventiler, hængslede adgangslåger, inspektionslemme, taglister og en bundskinne. En tragtformet endeplade og rækker af fine gitterlameller til luftgennemstrømning er særlige træk. Den måler ca. 5,4 x 2,5 m og er 1,8 m høj. En del som denne laserskæres op til 20 mm, bukkes på 400 t-kantpressen og hæftes op på en svejsefikstur og svejses færdig.
- Samlet størrelse, L x B x H
- 3 840 x 2 792 x 2 362 mm

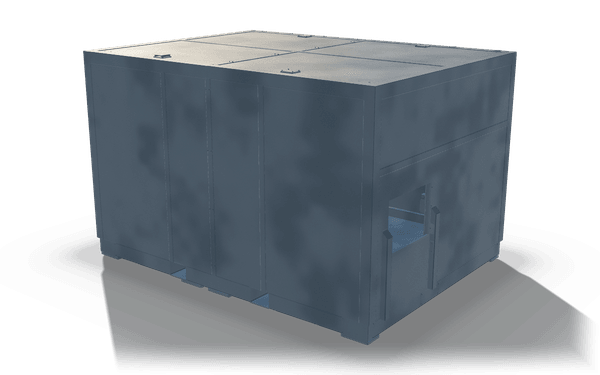

En lukket maskinkabine bygget af flade svejste vægpaneler med bukkede kanter, stående på fodbeslag, med et tag af fire aftagelige dæksler forsynet med løftegreb. Den ene endevæg har en hel hængslet dør, mens det modsatte hjørne har en lille lav lem nær bunden. Den måler ca. 3,8 x 2,8 m og er 2,4 m høj. En sådan del sættes op på en svejsefikstur, hæftes og svejses færdig, og alle huller og pladser bearbejdes efter svejsning.
- Samlet størrelse, L x B x H
- 2 171 x 1 715 x 1 063 mm

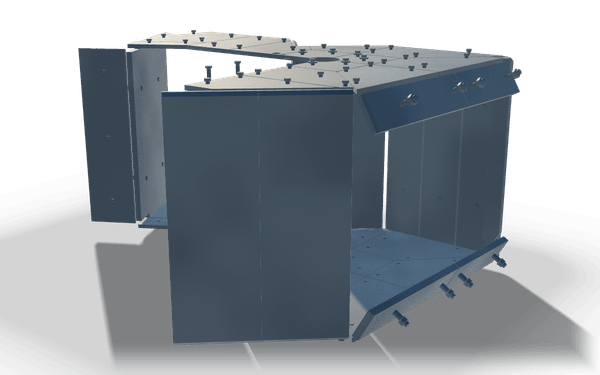

Et maskinhus bygget af kraftig bukket plade, åbent fortil med skrå sidevægge og skråt tag og gulv. Slidplader på tag og gulv holdes fast af rækker af boltede klodser, med en separat boltet dørplade i siden og et boret hul i taget. Den måler ca. 2,2 m lang, 1,7 m bred og 1,1 m høj. En del som denne hæftes op på en svejsefikstur og svejses færdig, og hullerne og pladserne bearbejdes efter svejsning.
- Samlet størrelse, L x B x H
- 5 025 x 1 922 x 1 643 mm

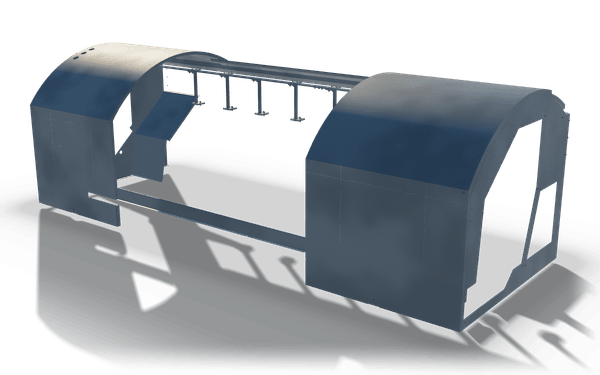

En maskinindkapsling lavet af buet tagplade, kantede sidepaneler og en slank topskinne med en række ophængsbeslag langs en lang bundbjælke. Hver ende lukkes med en afrundet hætte med udskårne inspektionsluger, mens midtersektionen står åben mellem de to hætter. Den måler ca. 5,0 m i længden, 1,9 m i bredden og 1,6 m i højden. Et emne som dette kantes over 6 050 mm på kantpressen og køres på det 14 m robotsvejsespor, når ordrestørrelsen tillader det.
- Samlet størrelse, L x B x H
- 3 300 x 955 x 1 575 mm

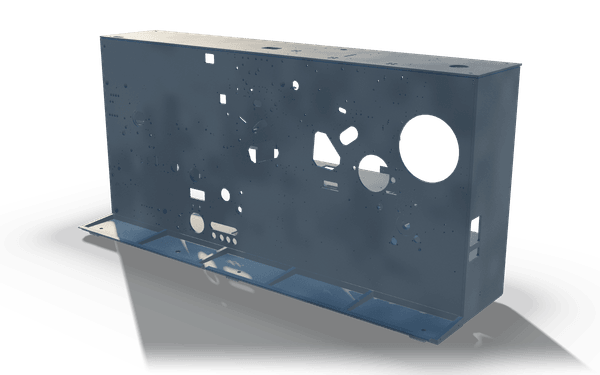

En bearbejdet kabinet-svejst konstruktion formet af flad stålplade kantet til en lang, smal kasse med top-, side- og bundpaneler og en flange i bunden med fødder. Forvæggen har en stor rund udskæring, mindre huller og firkantede udskæringer, mens interne hylder afstiver hulrummet. Den måler ca. 3,3 m i længden, 1,0 m i bredden og 1,6 m i højden. Et emne som dette laserskæres fra plade op til 20 mm og sættes op i en svejsefikstur, heftes og færdigsvejses.
- Samlet størrelse, L x B x H
- 2 777 x 2 485 x 2 190 mm

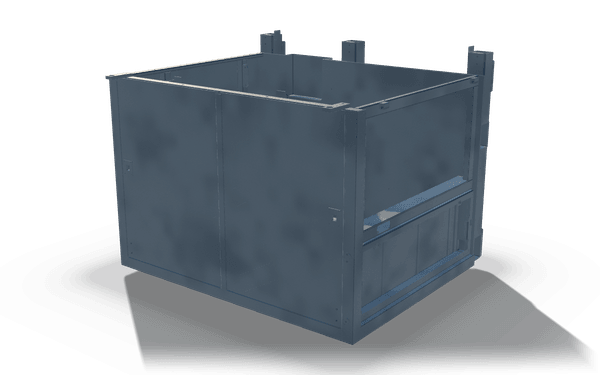

En maskinbundramme bygget som en svejst kasse af flade vægpaneler, åben foroven, med hjørnestolper, kantvinkler og boltede øskner langs topskinnen. Den ene væg har en trinvis, buet udsparing nær bunden, og tre stolpebeslag rejser sig over topkanten for at bære yderligere konstruktion. Den måler ca. 2,8 x 2,5 x 2,2 m. En sådan del heftes op i en svejsefikstur og svejses igennem, og bearbejdes derefter på boreværk efter svejsning.
- Samlet størrelse, L x B x H
- 1 589 x 1 017 x 1 054 mm

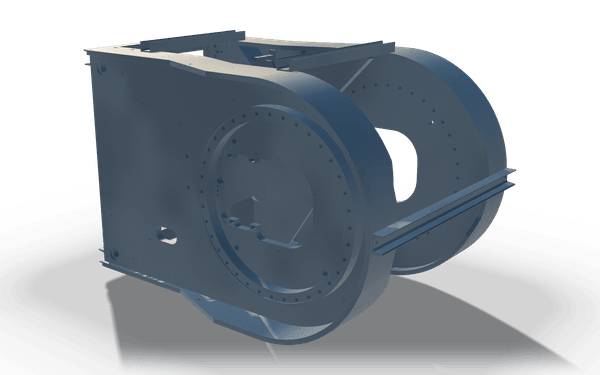

Et gearkassehus med bro er bygget af to runde pladeskaller med boltekredse, forbundet af en flad plade bro og med et kassebygget dæk ovenpå med rib-afstivninger. Den ene skal har et boret leje med en formskåret udskæring, den anden en bearbejdet monteringsskinne langs siden, med løfteøjer og små adgangshuller i pladen. Den måler ca. 1,6 m lang, 1,0 m bred og 1,1 m høj. Dele som denne svejses færdig på en svejsefikstur, og alle huller og pladser bearbejdes efter svejsning.
- Samlet størrelse, L x B x H
- 2 750 x 2 100 x 1 922 mm

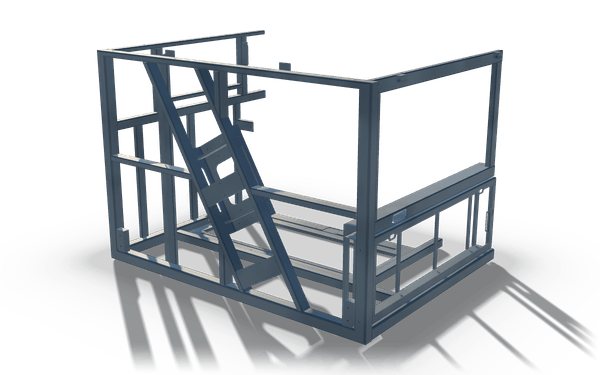

En åben maskinafskærmningsramme lavet af stolper og skinner i hulprofil, der danner tre åbne sider med mellemskinner og en lav panelsektion langs den ene side, med små beslag og gitterpaneler indsat i bunden. En skrå, stigelignende afstivning går op langs fronten og giver adgang over rammen. Den måler ca. 2,8 m i længden, 2,1 m i bredden og 1,9 m i højden. Her sættes en del som denne op i en svejsefikstur, heftes og færdigsvejses, og efterbehandles herefter i sandblæsnings- og malerkabinerne på stedet.
- Samlet størrelse, L x B x H
- 2 174 x 342 x 1 668 mm

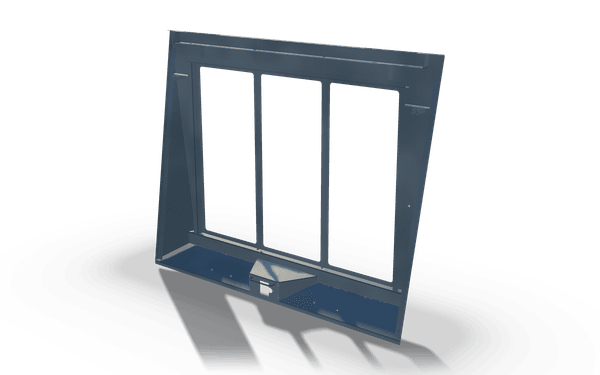

En ramme af bukket stålplade danner tre høje rektangulære åbninger side om side, med skrå karme, en skrå siderib og en lille lukkekasse svejst langs bundkanten. Den flade forside og det trapezformede omrids har monteringshuller til hængsler og beslag. Den måler ca. 2,2 m lang, 0,3 m bred og 1,7 m høj. Dele som denne sættes op på en svejsefikstur, hæftes og svejses færdig, skæres af plade på laserbordet og bukkes på 400 t-kantpressen.
- Samlet størrelse, L x B x H
- 1 408 x 1 022 x 454 mm

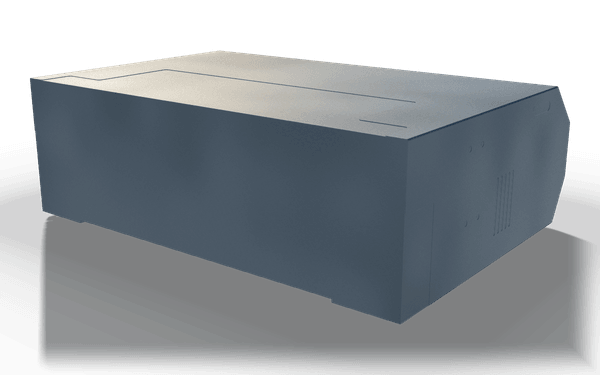

Et lukket pladedæksel med flad top, bukkede sidepaneler og et affaset hjørne skåret på skrå. Flere rækker smalle ventilationsspalter går langs den ene lange side og en endevæg, med boltehuller i nærheden og en trinformet udskæring i topplade. Den måler ca. 1,4 m lang, 1,0 m bred og 0,5 m høj. Sådanne dele hæftes op på en svejsefikstur og svejses igennem og laserskæres op til 20 mm.
- Samlet størrelse, L x B x H
- 1 306 x 480 x 351 mm

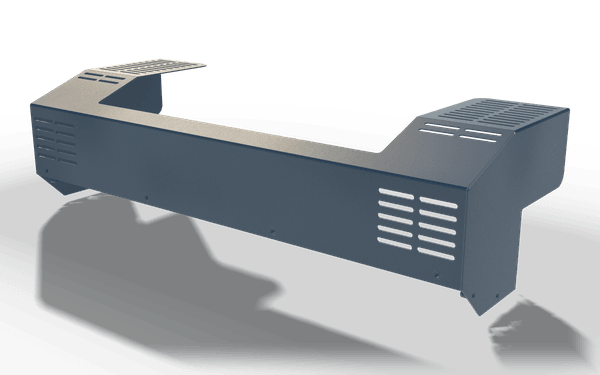

En beskyttelseskappe af bukket stålplade, med et lavt forbindelsespanel mellem to opstående endekasser, der hver har ventilationsspalter i top og sidefladerne. Monteringsøjer med boltehuller sidder på yderenderne, med huller til beslag langs underkanten. Den måler ca. 1,3 m lang, 0,5 m bred og 0,4 m høj. Dele som denne laserskæres op til 20 mm, bukkes på 400 t-kantpressen og sættes op på en svejsefikstur, hæftes og svejses færdig.
- Samlet størrelse, L x B x H
- 2 730 x 935 x 399 mm

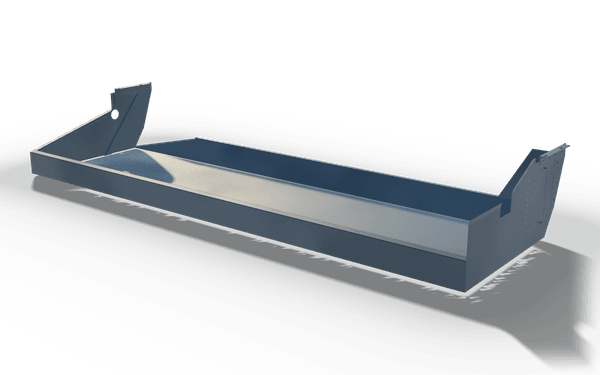

En lang, lavtliggende plade-bakke med lave kantede sidevægge og en hævet endeplade i hver ende, hvor den ene plade har et gennemboret hul og en indskåret profil. I den ene ende har bunden en skrå inderside, hvor gulvet trin op for at møde endevæggen. Den måler ca. 2,7 x 0,9 m og er ca. 0,4 m høj. En sådan del skæres fra plade på laseren, bukkes på 400 t kantpressen og svejses på robotsporet eller manuelt.
- Samlet størrelse, L x B x H
- 1 000 x 530 x 899 mm

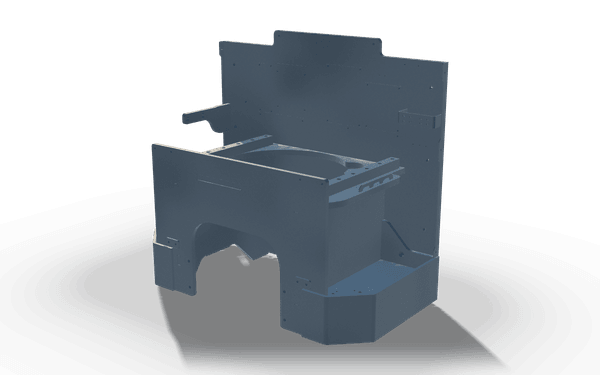

Et kabinet med ringsæde er bygget op af flad og kantet stålplade, der danner en høj bagvæg, sideplader og en afrundet frontbakke. En buet udskæring åbner den nedre forvæg, med et gennemboret ringsæde indvendigt, afstivningsribber, øskner og rækker af borede huller på fladerne. Den måler ca. 1,0 x 0,5 m og er 0,9 m høj. En sådan del heftes op i en svejsefikstur og svejses igennem og laserskæres fra plade op til 20 mm.
Hver model er gengivet ud fra sin egen geometri i råt stål uden maling og vises som et stillbillede. Kundenavne, maskinbetegnelser og tegningsnumre offentliggøres ikke; styklister og filer udleveres ikke. Den interaktive model over dette afsnit er et parametrisk eksempel og ikke en af disse.
Hvordan en del som denne går gennem hallen
Plader laserskæres på et bord på 2 000 x 4 000 mm med knækaflastninger og tap og slidsplacering, kantes på en kantpresse på 400 t over 6 050 mm, og svejses, hvor de synlige svejsninger slibes plane. En kappe med boringer bearbejdes efter svejsning på et boreværk. Maling sker internt i en kabine på 7 900 x 5 000 x 4 890 mm, hærdet ved 75 til 80 °C; rustfrit fra 3 til 16 mm, hvor tegningen kræver det.
