Type
Kassebjælker, pladebjælker og tunge pladedele
Det enkelte tunge element frem for rammen: en svejst kassebjælke, en pladebjælke med borede flanger, en stående væg med boret lejesæde, en lang sideplade med afstivninger og udskæringer, eller et lukket kasseprofil pladet på alle sider. Det er de dele, der bærer belastningen inde i en større konstruktion.
I galleriet går typen fra en kassebjælke på fire og en halv meter til et pladet kasseprofil på over tretten meters længde.
Hvad tegningen skal vise
En del som denne prissættes efter tegningen. Tilbuddet går hurtigst, når tegningen viser:
- Pladetykkelserne og materialekvaliteten for hver plade
- Opbukning eller retningsnøjagtighed, og planheden på en bearbejdet flade
- Hulmønstre med deres placeringer og tolerancer
- Svejsesymboler på samlingerne mellem flange og liv, og kontrolniveauet
- Overfladebehandlingen, og de flader, der forbliver ubehandlede
6 modeller af denne type
Virkelige konstruktioner, der er gået gennem virksomheden som udførte opgaver, forespørgsler med tilbud eller tegninger fra vores eget kontor, vist som anonyme modeller med deres opmålte størrelse. Åbn en for beskrivelsen.

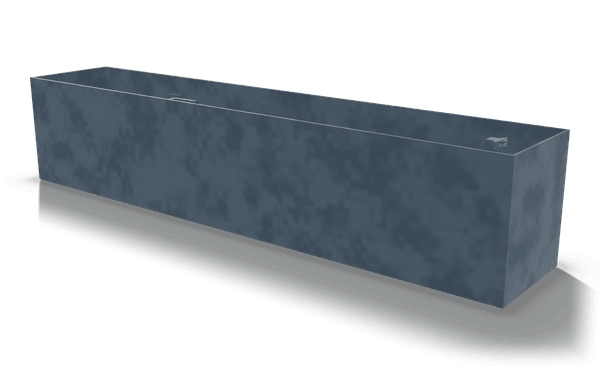

- Samlet størrelse, L x B x H
- 13 620 x 2 551 x 2 800 mm
En lang lukket kassebjælke, plademonteret på alle sider med svejsede hjørnesømme i hele længden. Nær den ene ende sidder en lille konsol på toppladen, med en udskæring i nærheden, det eneste brud på den ellers glatte kasseform. Den måler ca. 13,6 m i længden, 2,6 m i bredden og 2,8 m i højden. Den type dele punktsvejses på en fikstur og færdigsvejses på det robotstyrede spor eller i hånden.

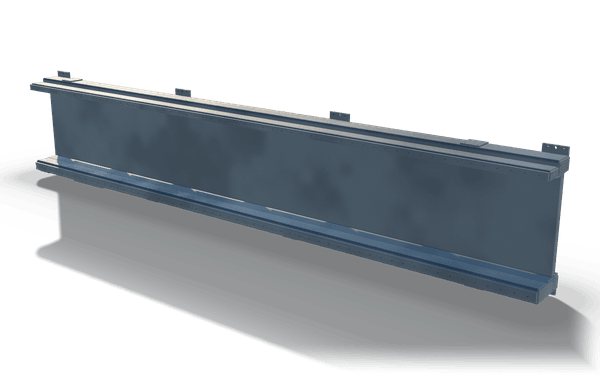

- Samlet størrelse, L x B x H
- 6 020 x 420 x 1 165 mm
En pladedrager opbygget af en høj stegplade mellem en gennemboret top- og bundflange i hele længden, afstivet af lodrette ribber på bagsiden. Små løftelasker sidder langs overkanten, og endeplader lukker begge flader. Den måler ca. 6,0 m i længden, 0,4 m i bredden og 1,2 m i højden. Sådan et emne laserskæres op til 20 mm, heftes på en svejsefikstur og svejses ud, og hullerne og fladerne bearbejdes efter svejsning.

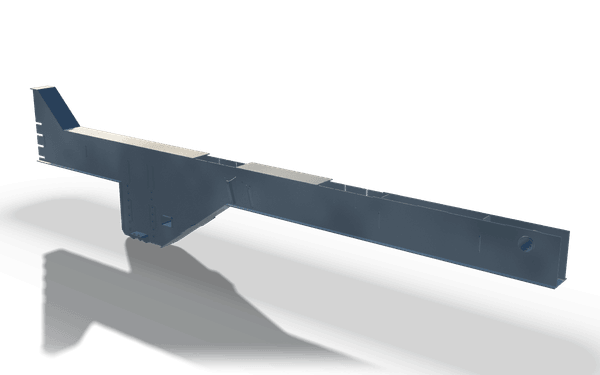

- Samlet størrelse, L x B x H
- 4 550 x 261 x 1 069 mm
En svejst kassebjælke i stål, bygget af plade til et langt rektangulært profil med en trappet drophold, et nedadgående øje, en udboret væg og en bearbejdet topflade over en del af længden. En udskåret finne i den ene ende og en række kantforstærkninger springer i øjnene. Den måler ca. 4,5 m i længden, 0,3 m i bredden og 1,1 m i højden. Den type dele svejses i hånden eller på det 14 m lange robotstyrede svejsespor, hvor hver boring og pad skæres efter svejsningen.

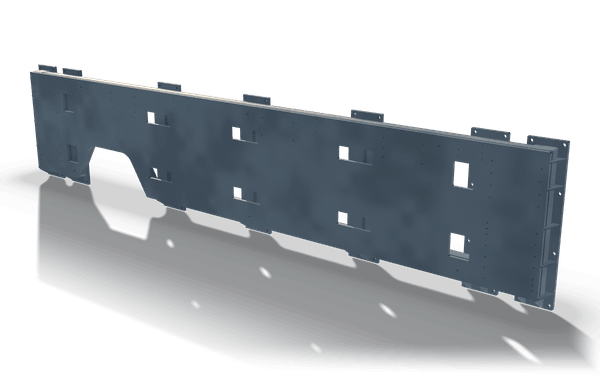

- Samlet størrelse, L x B x H
- 6 915 x 210 x 1 455 mm
En svejst sideplade udgør et langt, højkantstående panel med horisontale ribber på bagsiden og korte bukkede flangetapper langs toppen. To rækker firkantede udskæringer løber hele længden til adgang og vægtbesparelse, med en bueformet udskæring nær den ene ende og boltehuller langs begge kanter. Den måler ca. 6,9 m lang, 0,2 m bred og 1,5 m høj. Den slags dele laserskæres op til 20 mm og svejses på robotbanen eller i hånden.

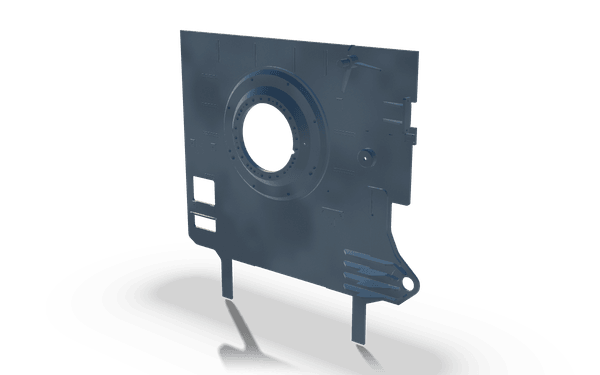

- Samlet størrelse, L x B x H
- 2 410 x 206 x 2 364 mm
En svejst stående væg bygget af en tung stålplade på to slanke støtteben. Fladen har en stor bearbejdet lejeboring med boltcirkel, en lille rund nav, udskårne vinduer og korte tapper, med kurvede forstærkningsribber og et løfteøje i det ene hjørne. Den samlede størrelse er ca. 2,4 m i længden, 0,2 m i bredden og 2,4 m i højden. Et stykke som dette laserskæres af plade op til 20 mm og punktsvejses på en fikstur og færdigsvejses.

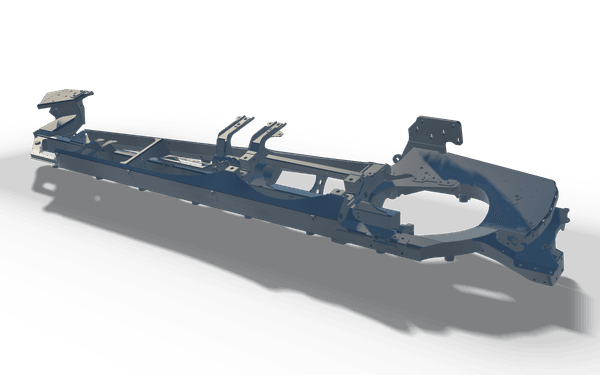

- Samlet størrelse, L x B x H
- 3 534 x 896 x 541 mm
En bearbejdet sideramme er en lang, slank svejst konstruktion af plade og U-profil, med tværstivere, parvise opretstående konsoller langs hele længden og en bukket monteringsplade i den ene ende. Det mest karakteristiske træk er en stor boret ringåbning i den anden ende, med en bearbejdet flade omkring og borede lasker i nærheden. Den måler ca. 3,5 m lang, 0,9 m bred og 0,5 m høj. Sådanne dele hæftes på en svejsefikstur og svejses ud, og bearbejdes derefter på boreværket.
Hver model er gengivet ud fra sin egen geometri i råt stål uden maling og vises som et stillbillede. Kundenavne, maskinbetegnelser og tegningsnumre offentliggøres ikke; styklister og filer udleveres ikke. Den interaktive model over dette afsnit er et parametrisk eksempel og ikke en af disse.
Hvordan en del som denne går gennem hallen
Plader op til 20 mm lasertrykkes på et bord på 2 000 x 4 000 mm, og længere liv samles af flere plader. Flanger kantes på den 400 t kantpresse, hvor profilet tillader det. Bjælken svejses helt ud, rettes op, og en eventuel lejeflade bearbejdes på et boreværk med op til 8 000 x 3 000 x 1 500 mm slaglængde. Sandblæsning og maling foregår derefter i kabinerne på fabrikken.
