Type
Maskinbundrammer og sengerammer, svejst efter tegning
Rammen en maskine står på: en svejst bund af rektangulære hulprofiler eller kasseprofiler, ofte med en dækplade, stivere og løfteøjer, som bærer drevet, lejerne og resten af maskinen. Delene af denne type i galleriet går fra en kort stander med to sideplader til en sengeramme på over seks meter.
Det, der gør en bundramme anderledes end en almindelig svejst konstruktion, er den bearbejdede flade. Lejesæder, monteringsflader og skinneflader fræses plane efter svejsning, så rammen svejses, spændingsudglødes hvor tegningen kræver det, og sættes derefter op på boreværket som ét stykke.
Hvad tegningen skal vise
En del som denne prissættes efter tegningen. Tilbuddet går hurtigst, når tegningen viser:
- Den samlede udvendige størrelse og vægten, så delen kan håndteres og sættes op til bearbejdning
- Hvilke flader der bearbejdes efter svejsning, med deres planheds- og positionstolerancer
- Profilstørrelser og pladetykkelser, med materialekvaliteten
- Svejsesymboler på de bærende samlinger, og det kontrolniveau tegningen kræver
- Overfladebehandlingen og farven, og hvilke flader der forbliver ubehandlede til senere montage
18 modeller af denne type
Virkelige konstruktioner, der er gået gennem virksomheden som udførte opgaver, forespørgsler med tilbud eller tegninger fra vores eget kontor, vist som anonyme modeller med deres opmålte størrelse. Åbn en for beskrivelsen.
- Samlet størrelse, L x B x H
- 9 486 x 1 190 x 1 562 mm

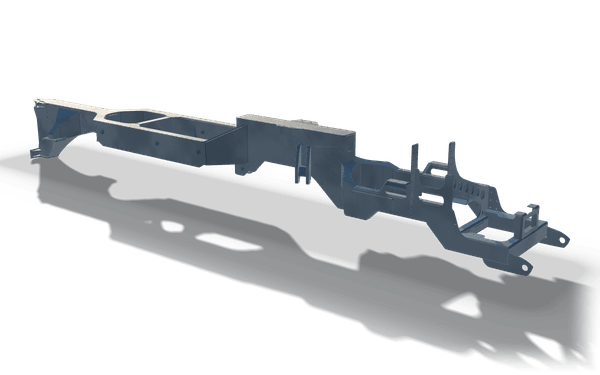

En svejst hovedramme bygget af to lange kasseprofiler, forbundet med et tårn, med pladevæg, forstærkningsribber og boltøjer i hele længden. Den ene ende har en bearbejdet lejeplade med udboret sæde, den anden en konsolbåret drejetap med forstærkningsribber og monteringshuller. Den måler ca. 9,5 m i længden, 1,2 m i bredden og 1,6 m i højden. I denne hal sættes en del som denne på en fikstur, punktsvejses og færdigsvejses, hvorefter den udbores og planfræses på boreværket.
- Samlet størrelse, L x B x H
- 9 282 x 2 500 x 2 830 mm

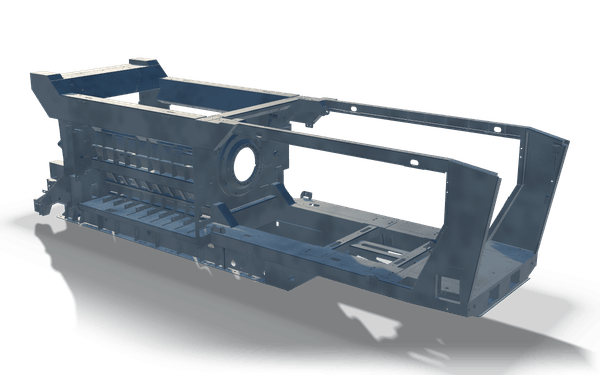

En maskinbundramme bygget af pladesider, foldede kasseprofiler og en ribbet bund, med åben top og en stor rund lejeboring gennem det midterste skot. Forstærkningsribberne trapper ned gennem det nederste kammer, med konsoller, øjer og små pads langs kanterne. Den måler ca. 9,3 m i længden, 2,5 m i bredden og 2,8 m i højden. Her punktsvejses en del som denne på en fikstur og svejses igennem, hvorefter boringer og pads bearbejdes efter svejsningen.
- Samlet størrelse, L x B x H
- 6 304 x 1 850 x 955 mm

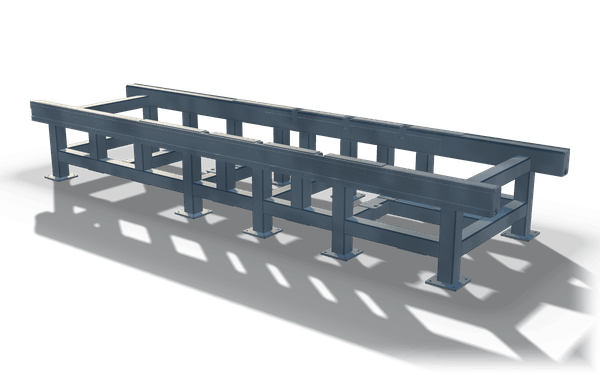

En maskinbord-ramme opbygget af to lange kasseprofiler i toppen, båret af rækker af firkantede ben med boltede fodplader, forbundet af tværstivere og en nedre profil på hver side. Topprofilerne har en bearbejdet, lysere stribe over hele længden, som giver en flad anlægsflade til montering af udstyr. Den måler ca. 6,3 m lang, 1,9 m bred og 1,0 m høj. I denne hal svejses en del som denne på 14 m-robotbanen ved serieproduktion, i hånden ved enkeltstykker.

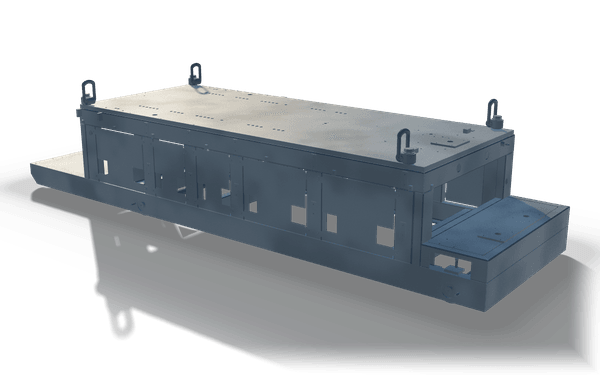

- Samlet størrelse, L x B x H
- 5 500 x 1 769 x 1 274 mm
En maskinbundramme bygget som en lang pladekasse med sidevægge, en topplade og interne ribber mellem dem. Rektangulære udskæringer løber langs begge sidevægge, en lav platform strækker sig ud i hver ende, og en hængslet inspektionslem sidder i det ene hjørne, med fire løfteøjer på dækket til håndtering. Den måler ca. 5,5 x 1,8 m og er 1,3 m høj. En del som denne skæres af plade på laserbordet, punktsvejses på en fikstur og færdigsvejses.
- Samlet størrelse, L x B x H
- 4 655 x 1 469 x 1 274 mm

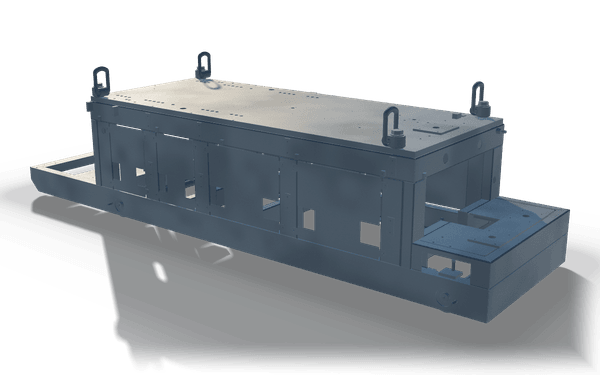

En baseramme af denne type er en lang svejst kasse i stålplade, med en boret topplade, ribbede sidevægge med vinduesudskæringer og en lavere, trappet platform, der strækker sig fra hver ende. Fire løfteøjer sidder i de øverste hjørner, og en bearbejdet lomme med boltede anlægsflader bryder det ene endetrin. Den måler ca. 4,7 x 1,5 m og er 1,3 m høj. Den slags dele sættes op på en svejsefikstur, hæftes og svejses, og bores og plandrejes derefter på boreværket.
- Samlet størrelse, L x B x H
- 4 480 x 1 430 x 530 mm

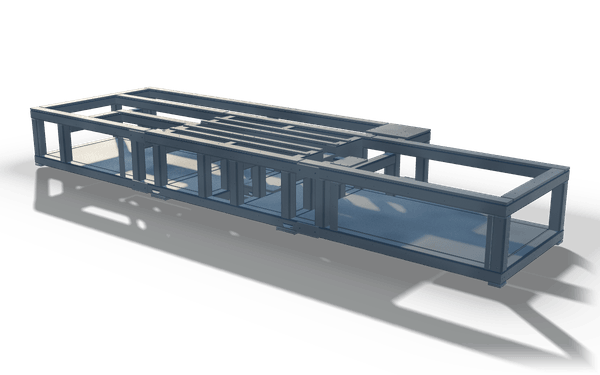

En lang svejst bundramme bygget af hulprofilben og topprofiler, med en gitterribbet bund i den ene ende og plademonterede bundpaneler i den anden, delt af en intern skillevæg. En lille ophøjet kasse med en plan topflade sidder nær midten, med fodplader langs begge sider. Den måler ca. 4,5 m i længden, 1,4 m i bredden og 0,5 m i højden. En del som denne punktsvejses på en fikstur og færdigsvejses og svejses på det robotstyrede spor eller i hånden.

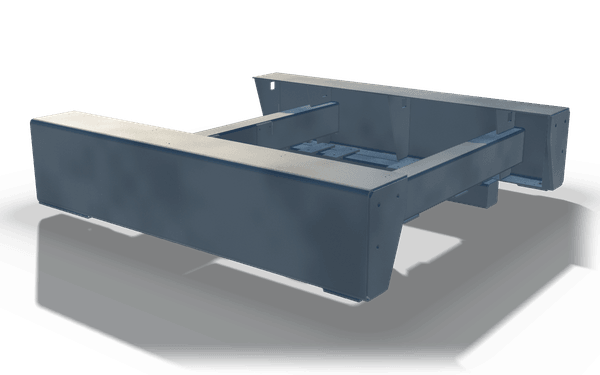

- Samlet størrelse, L x B x H
- 3 059 x 2 976 x 739 mm
En maskinramme opbygget af to dybe kasseprofiler med flade, bearbejdede topplader, forbundet af to slankere tværbjælker, med slidsede gulvplader mellem dem. Åbne kasseender viser indvendige ribber, og små konsoller og anlægsflader sidder på de indvendige flader til montering af andre dele. Den måler ca. 3,1 x 3,0 m og er ca. 0,7 m høj. En del som denne sættes op på en svejsefikstur, hæftes og svejses, og bearbejdes derefter på boreværket.
- Samlet størrelse, L x B x H
- 2 942 x 1 860 x 1 764 mm

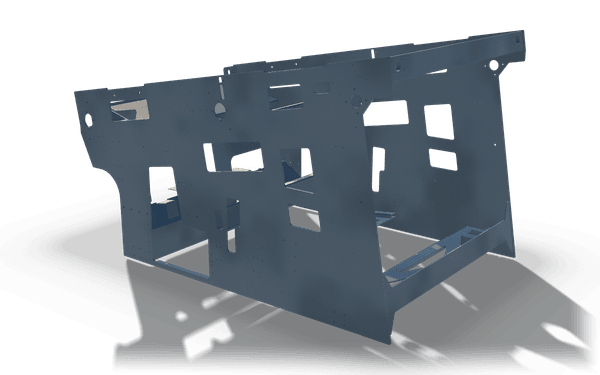

En maskinramme opbygget af to høje pladevægge forbundet af tværbjælker og indvendige ribber. Begge vægge har rektangulære og runde udskæringer til adgang og vægtbesparelse, med runde boringer langs topkanten til aksler eller tapper. Den måler ca. 2,9 m lang, 1,9 m bred og 1,8 m høj. Den slags dele laserskæres op til 20 mm, sættes op på en svejsefikstur, hæftes og svejses, hvor alle boringer og anlægsflader skæres efter svejsning.
- Samlet størrelse, L x B x H
- 2 385 x 2 219 x 1 374 mm

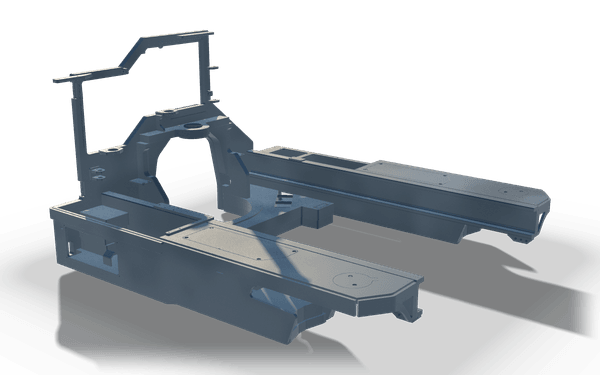

En maskinbundramme bygget af to lange pladekassearme, forbundet bagtil af en bueformet ringmontering med en boret sæde, samt luger, monteringsflader og en slank bøjet bøjlestel bagved. Den borede ringmontering, flankeret af løfteøjer og afstivningsribber, er det mest karakteristiske træk. Den måler ca. 2,4 m lang, 2,2 m bred og 1,4 m høj. En del som denne svejses ud på en svejsefikstur, og boringer og pladser bearbejdes efter svejsning.
- Samlet størrelse, L x B x H
- 4 140 x 2 242 x 1 530 mm

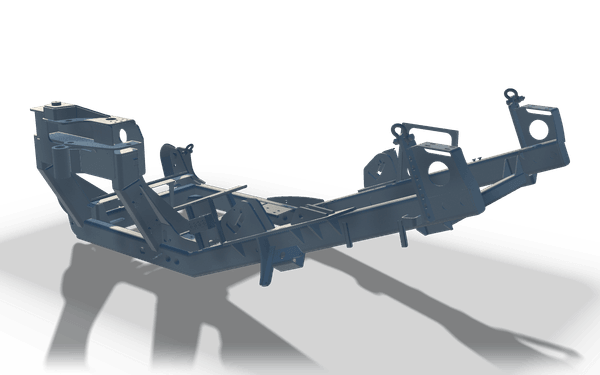

En understøtningsramme af denne type opbygges af svejste kasse- og U-profiler, der danner en lang, stigeformet base, med beklædte gusset-konsoller, borede ører, løfteøjer og en opbygget plade-vugge i den ene ende. Markante detaljer er rækker af afstivningsribber, boltede monteringskonsoller med bearbejdede boringer og en kasseformet bagtværbjælke. Den måler ca. 4,1 m lang, 2,2 m bred og 1,5 m høj. En del som denne sættes op på en svejsefikstur, hæftes og svejses, og bores og plandrejes derefter på boreværket.
- Samlet størrelse, L x B x H
- 5 994 x 310 x 3 446 mm

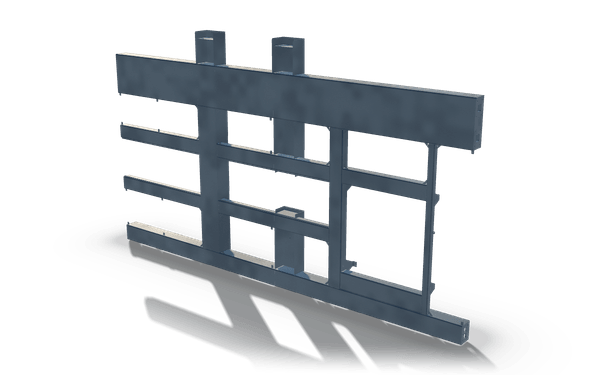

En flad maskinramme af kasseprofiler og stolper, stående på den smalle kant. Fire lange horisontale profiler forbinder to lodrette stolper, afstivet af tværstivere, med endeplader og bolthuller, der lukker profilenderne. To korte stubsøjler rejser sig over den øverste profil. Den måler ca. 6,0 m i længden, 0,3 m i bredden og 3,4 m i højden. En del som denne sættes på en fikstur, punktsvejses og færdigsvejses, hvorefter boringer og pads bearbejdes efter svejsningen.
- Samlet størrelse, L x B x H
- 2 300 x 1 960 x 1 032 mm

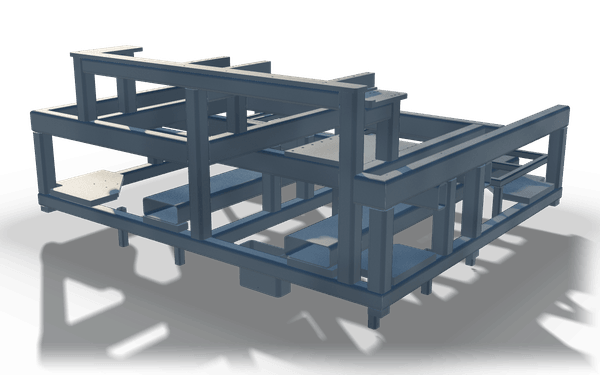

En maskinramme i to niveauer opbygget af hulprofilbjælker og ben, med små dækplader, tværstivere og et nedre gitter, der binder basen sammen. En opbygget profil med borede monteringshuller løber langs bagkanten, og dækplader sidder i forskellige højder på begge niveauer. Den måler ca. 2,3 x 2,0 m og er ca. 1,0 m høj. Her hæftes en del som denne op på en svejsefikstur og svejses igennem, og bores og plandrejes derefter på boreværket.
- Samlet størrelse, L x B x H
- 1 970 x 1 950 x 1 510 mm

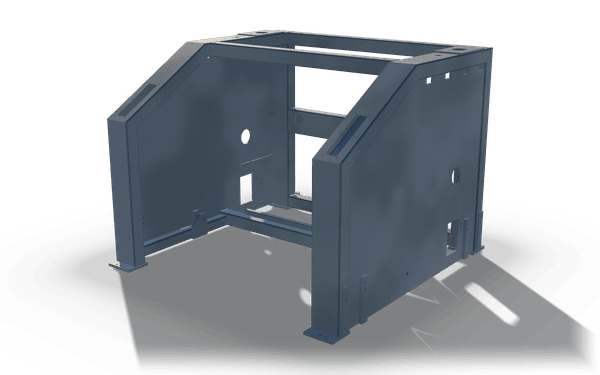

Et maskinstativ opbygget af to høje sideplader med affasede, skrå skuldre, forbundet af en rektangulær topramme og nederste tværbjælker på flade fodplader. Sidepladerne har borede huller, udskæringer og små monteringskonsoller, med en afstivet nederste sektion, der binder benene sammen. Det måler ca. 2,0 x 1,9 m og er ca. 1,5 m højt. Sådan en del skæres af plade på laserbordet og svejses ud på en svejsefikstur.
- Samlet størrelse, L x B x H
- 2 246 x 1 367 x 1 039 mm

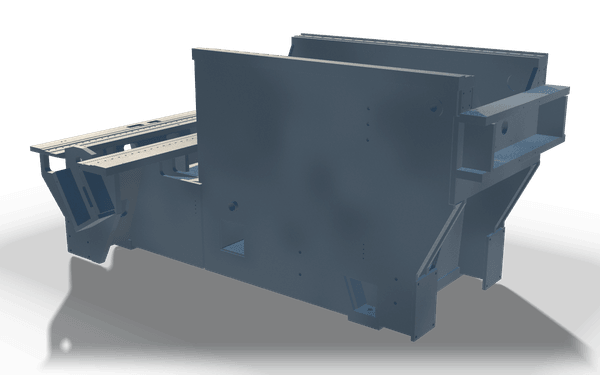

En base til et maskinstativ opbygget som en svejst pladekonstruktion, med en høj midtervæg, sideboxe og skrå endekonsoller, der binder det hele sammen. Begge visninger viser to gennemborede skinneflader langs siderne, runde huller gennem væggen og flangede fødder i hjørnerne. De perforerede skinner og vinklede knudepladekonsoller er mest fremtrædende. Den måler ca. 2,2 x 1,4 m og er 1,0 m høj. Sådan en del heftes på en svejsefikstur og svejses ud, hvor alle huller og pladser skæres efter svejsning.
- Samlet størrelse, L x B x H
- 2 422 x 1 500 x 881 mm

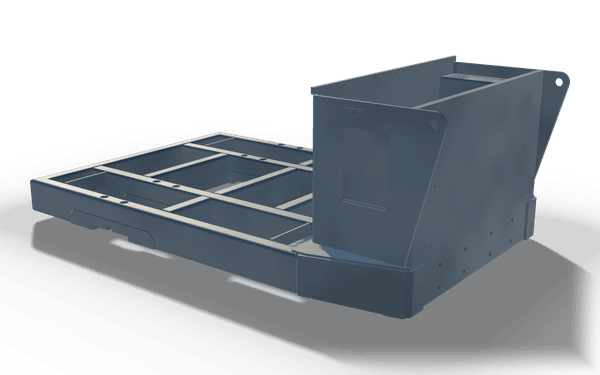

En bundramme af svejst kasseprofil danner et fladt, åbent gitter, med en pladehus der rejser sig i den ene ende. Huset har en skrå forvæg med åben top og en bearbejdet adgangslomme, mens rammekanterne har monteringsboringer og konsoludskæringer langs siderne. Den måler ca. 2,4 m lang, 1,5 m bred og 0,9 m høj. Her svejses en del som denne ud på en svejsefikstur og bearbejdes derefter på boreværket.
- Samlet størrelse, L x B x H
- 6 782 x 2 485 x 475 mm

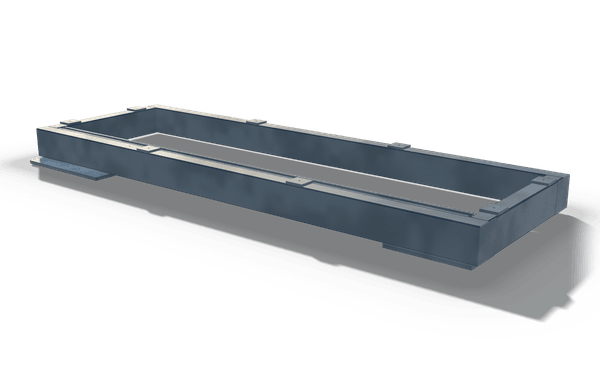

En kassesektionsramme opbygget som en lang, flad yderring af dybe svejste kasseprofiler, med en lettere indre afsatsstrimmel i hele længden og små monteringsplader fordelt langs overkanterne. Det åbne midterfelt og de flade monteringsflader er fremtrædende og sat til at bære monteret udstyr. Den måler ca. 6,8 m i længden, 2,5 m i bredden og 0,5 m i højden. Her sættes sådan en del op på en svejsefikstur, heftes og svejses ud, hvor alle huller og pladser skæres efter svejsning.
- Samlet størrelse, L x B x H
- 2 085 x 1 250 x 690 mm

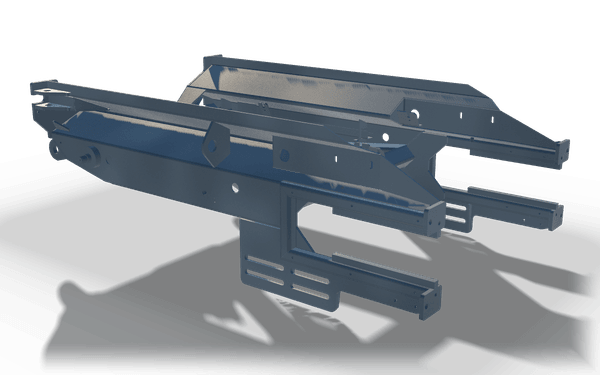

En støtteramme bygget af to kasseskinner med åbne ender, der bærer en bukket dækplade med afskårne hjørner ovenpå og aflange konsolplader nedenunder. Bearbejdede boringer, lasker og en akseltap sidder fortil, med tværplader og flige der binder skinnerne sammen. Den bukkede dækplade er mest karakteristisk mod de kantede skinner. Den måler ca. 2,1 x 1,3 m, 0,7 m høj. Sådanne dele svejses ud på en svejsefikstur, og boringer og pladser bearbejdes efter svejsning.
- Samlet størrelse, L x B x H
- 1 882 x 989 x 625 mm

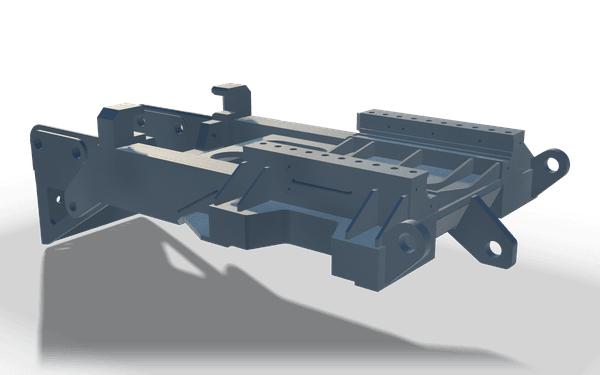

En kompakt bundramme er bygget af svejst plade og kasseribber, med en boret endeplade, to borede toprør og vinklede afstivningsflige mellem dem. Tykke ringlasker sidder i hjørnerne, med borede drejesæder og bearbejdede flader på topsiderne til montering. Den måler ca. 1,9 m lang, 1,0 m bred og 0,6 m høj. I denne hal hæftes en del som denne på en svejsefikstur og svejses ud, og alle boringer og pladser skæres efter svejsning.
Hver model er gengivet ud fra sin egen geometri i råt stål uden maling og vises som et stillbillede. Kundenavne, maskinbetegnelser og tegningsnumre offentliggøres ikke; styklister og filer udleveres ikke. Den interaktive model over dette afsnit er et parametrisk eksempel og ikke en af disse.
Hvordan en del som denne går gennem hallen
Plader skæres med laser på et bord på 2 000 x 4 000 mm op til 20 mm, profiler skæres i længde, og rammen sammenhæftes i en svejsefikstur, før den svejses færdig, i hånden eller på den 14 m robotsvejsebane til en serie. De bearbejdede flader skæres derefter på et boreværk med 6 200 x 3 000 x 1 600 mm vandring. Rammen blæses og males i kabinerne på stedet, og måles op mod tegningen, før den sendes.
