Type
Lagerreoler, reolfelter og svejste søjler
Svejst reolsystem til langt gods og tunge dele: cantilever-reolfelter af to bjælker på opretstående stolper med arme, et forløb af svejste søjler med cantilever-arme, en lang kassesøjle med en fodplade, en rotationslager-søjle med udsnit, og en række bukke med saddeler til rundt materiale. Gentagelsen er pointen: samme stolpe, arm eller saddel mange gange.
Galleriet rummer reolelementer fra seks meter til et forløb på nitten meter.
Hvad tegningen skal vise
En del som denne prissættes efter tegningen. Tilbuddet går hurtigst, når tegningen viser:
- Armafstanden og stolpeafstanden, og de belastninger tegningen er designet til
- Profilstørrelser og materialekvaliteten
- Hulmønstre i stolper og fodplader, med tolerancer
- Svejsesymboler på samlingen mellem arm og stolpe, og inspektionsniveauet
- Overfladebehandlingen, og de boltede samlinger til transport
6 modeller af denne type
Virkelige konstruktioner, der er gået gennem virksomheden som udførte opgaver, forespørgsler med tilbud eller tegninger fra vores eget kontor, vist som anonyme modeller med deres opmålte størrelse. Åbn en for beskrivelsen.

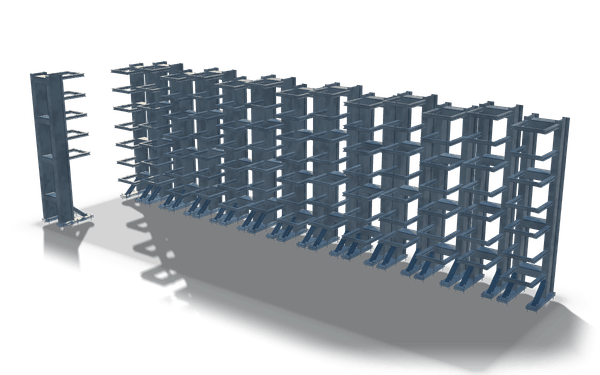

- Samlet størrelse, L x B x H
- 18 935 x 5 555 x 6 005 mm
Et reolsystem af denne type bygges af høje boksprofilsøjler forbundet med udragende arme i vandrette rækker, med skråstivere på svejste fodplader. En gentagende række af matchende rammer står sammen med en reserveramme. Det måler ca. 18,9 x 5,6 m og er ca. 6,0 m højt. En del som denne sættes på en fikstur, tackes og svejses ud og svejses i hånden eller på den 14 m robotiserede svejsebane.

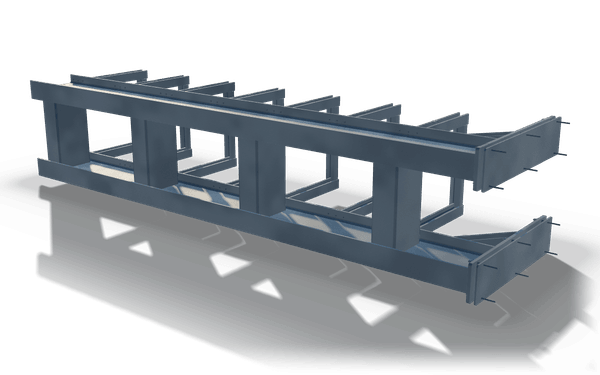

- Samlet størrelse, L x B x H
- 6 005 x 1 707 x 1 302 mm
Et reolfelt bygget af to lange boksprofilbjælker, der bæres af en række svejste boksprofilstolper, afstivet langs bunden med diagonale stag og forbundet i begge ender med udragende arme med borede plader. De gentagne åbne felter mellem stolperne og de huldede endearme er et kendetegn. Det måler ca. 6,0 m langt, 1,7 m bredt og 1,3 m højt. En sådan del svejses i hånden eller på den 14 m robotiserede svejsebane, hvor alle boringer og flader skæres efter svejsning.

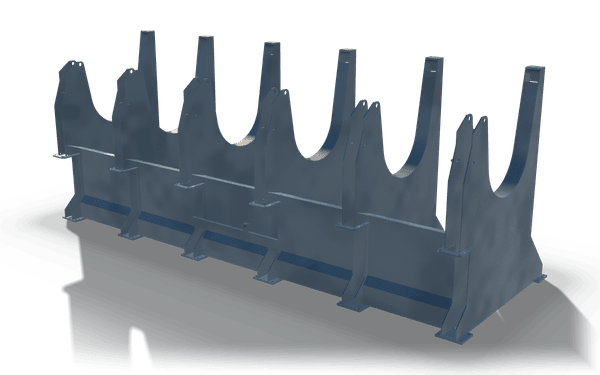

- Samlet størrelse, L x B x H
- 5 250 x 1 884 x 2 100 mm
En række pladestolper udgør denne støttestander, hvor hvert par er skåret ud i et dybt, rundet sæde og afstivet tilbage til en fælles bundskinne på vinklede fodplader med boltehuller. De slidsede, perforerede toppe og de rene, kurvede sæder mellem hvert par er et kendetegn. Den måler ca. 5,3 x 1,9 m og er ca. 2,1 m høj. Dele som denne skæres på laserbordet på 2 000 x 4 000 mm, plade op til 20 mm, og svejses ud på en fikstur.

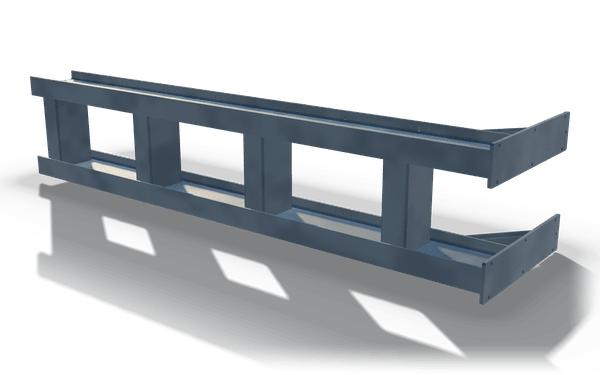

- Samlet størrelse, L x B x H
- 5 830 x 1 550 x 1 302 mm
Et reolelement bygget som en stigelignende ramme af to parallelle U-profiler forbundet med jævnt fordelte lodrette stolper, med flade pladepaneler langs toppen. Begge ender folder ud i åbne, udvidede afsnit med boltehuller til sammenkobling med flere moduler. Det måler ca. 5,8 m langt, 1,6 m bredt og 1,3 m højt. En sådan del skæres fra plade på laserbordet, bukkes på den 400 t kantpresse og svejses ud på en fikstur.

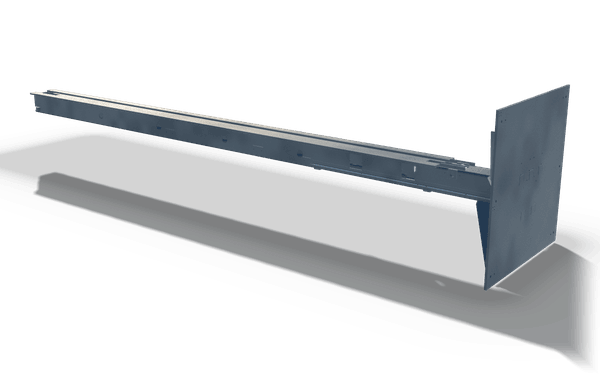

- Samlet størrelse, L x B x H
- 6 955 x 1 500 x 1 500 mm
En lagersøjle bygget som en lang svejst boksprofil i plade, med en række små beslag og boltehuller hele vejen ned samt en indsatsliste langs oversiden. I den ene ende sidder en stor kvadratisk fodplade, boret til fastgørelse og afstivet internt med en diagonal ribbe. I alt måler den ca. 7,0 x 1,5 x 1,5 m. Dele som denne svejses i hånden eller på den 14 m robotiserede svejsebane og bores og facefræses derefter på boreværket.

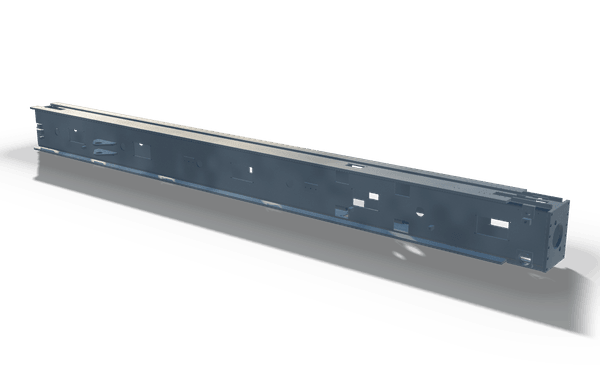

- Samlet størrelse, L x B x H
- 6 042 x 609 x 510 mm
Drejesøjle til lager, bygget som en lang svejst boksprofil af plade, med topflanger og en endeplade med en ring af boltehuller og en stor boring. Rektangulære og runde udskæringer løber langs begge sideflader, med et par øjer nær den ene ende. Den måler ca. 6,0 x 0,6 m. En sådan del skæres på laserbordet på 2 000 x 4 000 mm, plade op til 20 mm, og tackes op på en fikstur og svejses igennem.
Hver model er gengivet ud fra sin egen geometri i råt stål uden maling og vises som et stillbillede. Kundenavne, maskinbetegnelser og tegningsnumre offentliggøres ikke; styklister og filer udleveres ikke. Den interaktive model over dette afsnit er et parametrisk eksempel og ikke en af disse.
Hvordan en del som denne går gennem hallen
Stolper og arme skæres fra hulprofil og plade, fodplader og konsoller skæres med laser, og elementerne svejses på en svejsefikstur, der holder armafstanden for hele serien, på 14 m robotbanen hvor seriestørrelsen gør det relevant. Elementerne sandblæses og males internt, og måles før afsendelse.
