Type
Bearbeidede sveisekonstruksjoner, ringrammer og tunge platedeler
Deler hvor bearbeidingen er poenget: en ringramme av to flate ringer på slanke stolper, en trommelkropp med flenser og påsveiste tapper, en lagerplate med flensring og nav, en perforert rørplate med felt av borede hull, en formrammme for sandforming med tapper, en modellbærerramme med slisset flensstrimler, en tannkamplateenhet. Først sveises den, deretter dreies, bores, freses eller bores den etter tegningen.
Galleriet viser disse delene fra en plate på en og en kvart meter til en ringramme på tre og en halv meter.
Hva tegningen må vise
En del som denne prises fra tegningen. Tilbudet går raskest når tegningen har med:
- De bearbeidede målene med toleranser, og datumet de måles fra
- Hullfeltene med posisjoner og hulltoleranse
- Platetykkelser og materialkvalitet
- Sveisesymboler og om sveisene bearbeides over
- Overflatebehandlingen, og de bearbeidede flatene som skal være ubehandlet
7 modeller av denne typen
Virkelige konstruksjoner som har gått gjennom dette firmaet som bygde jobber, tilbud på forespørsler eller egne design, vist som anonyme modeller med målt størrelse. Åpne en for beskrivelsen.
- Totalmål, L x B x H
- 3 520 x 3 449 x 1 510 mm

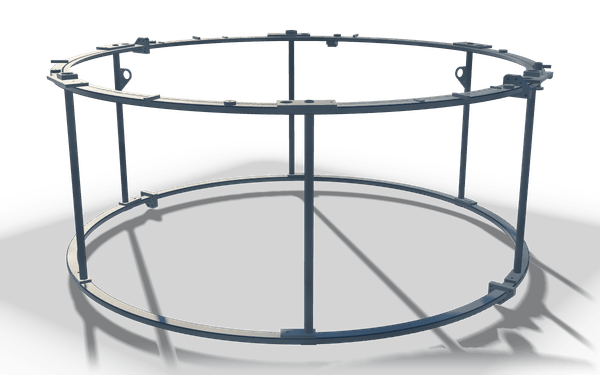

En ringramme av to flate stålringer forbundet av en sirkel med slanke vertikale stolper og en sentral stolpe, med bolteplater, brakettapper og delte platesammenføyninger rundt begge ringer. Rekken av løfteører og bolteplatebraketter fordelt rundt den øvre ringen utmerker seg. Den måler ca. 3,5 m lang, 3,4 m bred og 1,5 m høy. Slike deler heftes på en jigg og sveises gjennom, med alle boringer og legg skåret etter sveising.
- Totalmål, L x B x H
- 2 410 x 888 x 888 mm

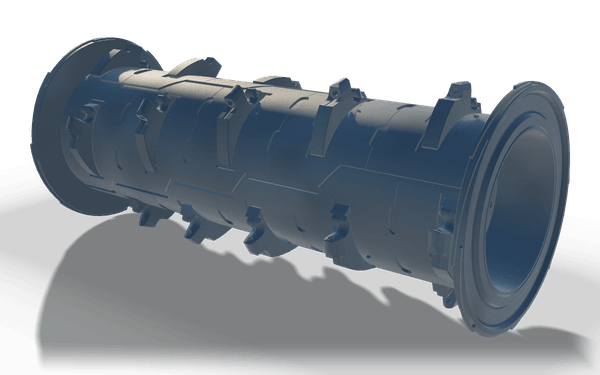

En trommelkropp av denne typen er bygget av et sylindrisk skall med en bred flens i hver ende, hvor den ene flensen bærer en trappet boring og tapp, den andre en åpen boring. Rader med opphøyde labber går rundt skallet i forskjøvede bånd, med trappede skjøtelinjer som markerer skallseksjonene over lengden. Den måler ca. 2,4 m lang og 0,9 x 0,9 m over. Slike deler sveises ut på en jigg, og bores og planfreses deretter på bore- og fresemaskinen.
- Totalmål, L x B x H
- 1 310 x 1 300 x 222 mm

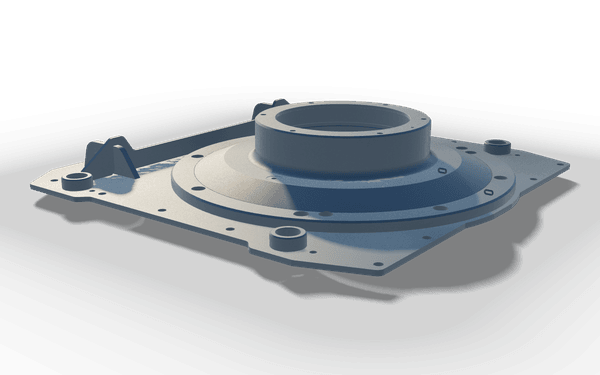

En lagerplate av denne typen er en firkantet, boret plate med en opphøyd rund flensring sveist på midten, trappet ned i to trinn, med tre runde nav og et par triangulære løfteører på tvers av en kant. Den bearbeidede boringen i flensringen og boltesirkelen med borede hull rundt den er det som peker seg ut. Den måler ca. 1,3 x 1,3 m, og ca. 0,2 m høy. Slike deler settes i en jigg, heftes og sveises ut.
- Totalmål, L x B x H
- 1 540 x 54 x 1 540 mm

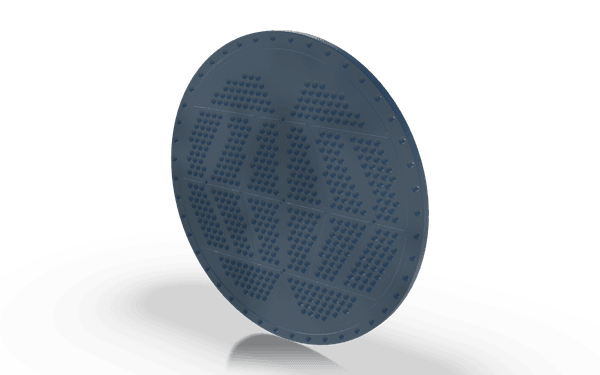

En tykk rund stålplate med en boltehullring ved kanten og segmenterte felt av tettsittende borede rørhull over flaten, delt inn i kakestykker av glatte bånd. Det tette, jevne boringsmønsteret er det som peker seg ut, innrammet av en ren, bearbeidet ytterkant. Den måler ca. 1,5 x 1,5 m, 0,1 m tykk. Slike deler laserskjæres fra plate opp til 20 mm, heftes på en jigg og sveises ut, med boringer og hylleflater bearbeidet etter sveising.
- Totalmål, L x B x H
- 3 144 x 2 200 x 300 mm

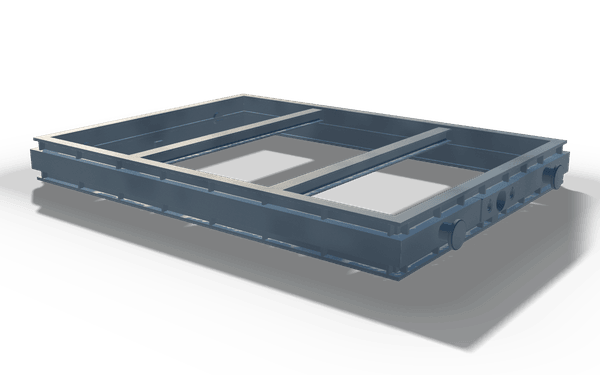

En formeramme av denne typen danner en flat rektangulær kasse av dype platevegger, avstivet langs begge langsider med sveiste ribber, med to interne tverrbjelker som deler det åpne innvendige rommet. Bukkede føringsstrimler går langs topkantene, og en rund tapp sitter på hver kortside nær en hylle med borede hull. Den måler ca. 3,1 x 2,2 m, og er 0,3 m høy. Slike deler settes i en jigg, heftes og sveises ut, og bores og planfreses deretter på bore- og fresemaskinen.
- Totalmål, L x B x H
- 3 248 x 2 100 x 434 mm

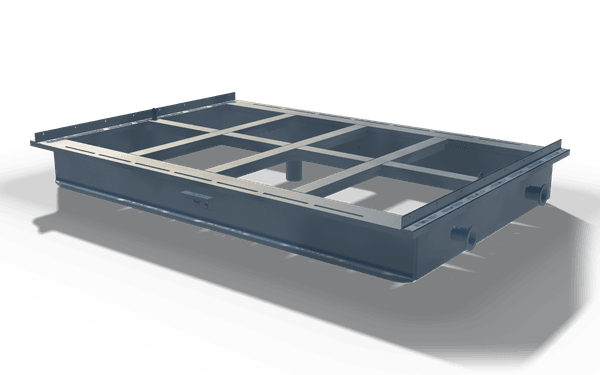

En modellbærerramme er en flat rektangulær plateseksjon med dype sidevegger, hvor toppen er delt i seks åpne felt av et rutenett av tverrbjelker. Slisseformede flensstrimler går langs begge langsider, med runde nav satt inn i endeveggene og et kort midtnav som stikker opp fra rutenettet. Den måler ca. 3,2 x 2,1 m, med en dybde på 0,4 m. En slik del heftes på en jigg og sveises ut, og bearbeides etter sveising på en horisontal bore- og fresemaskin.
- Totalmål, L x B x H
- 2 874 x 456 x 1 039 mm

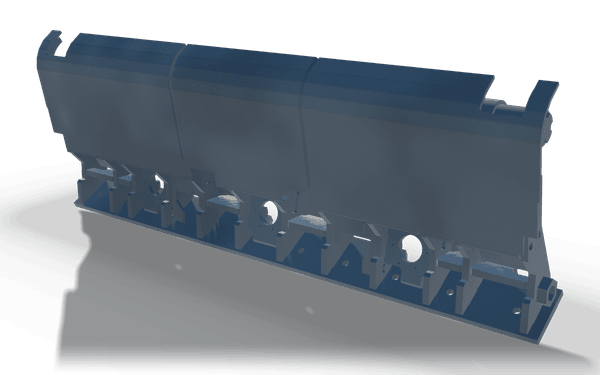

En kamplateenhet laget av en krummet stående plate i tre sammenføyde seksjoner, kroket i begge topender, satt på en flat basestrimmel. Triangulære forsterkningsribber går langs baksiden, hver med en rund boring, med labber og boltehull gjennom basen. Den krokede, borede og ribbede bakenden er det som peker seg ut. Den måler ca. 2,9 x 0,5 m, og er 1,0 m høy. Slike stykker bukkes over 6 050 mm på kantpressen og sveises ut på en jigg.
Hver modell er gjengitt ut fra sin egen geometri i rått stål, uten maling, og vises som stillbilde. Kundenavn, maskinbetegnelser og tegningsnumre publiseres ikke; delelister og filer tilbys ikke. Den interaktive modellen over denne delen er et parametrisk eksempel og ikke en av disse.
Hvordan en slik del går gjennom hallen
Emnet laserskjæres og sveises, deretter bearbeides det: dreies på en CNC-dreiebenk med 550 mm sving over sengen eller en vertikaldreiebenk til 1 100 mm, bores og freses på horisontale bore- og fresemaskiner med opptil 8 000 x 3 000 x 1 500 mm slag, hullfelt bores på fresemaskinen. Delen måles med en seksakset målearm og males der tegningen tillater det.
Hvor dette passer inn
Prosesser den går gjennom
Bransjer som bestiller den
Andre typer i denne gruppen
Start her
Send tegningen. Vi svarer med pris og dato.
STEP, DWG, DXF, PDF eller ZIP, inntil fem filer. Tegningene dine forblir private: de lagres utenfor webserveren og leses kun av våre ingeniører.
