Svejste tragte, fødetrug og bunkerkroppe
Den svejste pladekrop, der tager imod bulkmateriale: en fødetragt med skrånende endevægge, et trugformet tragt med afstivninger og inspektionsluger, en konisk tragt på en rørramme, en bunkerkrop af vinklede vægge, og dobbelt eller tredobbelt tragtenheder sat ind i en containerramme med hjørnebeslag. Klapper og glidespjæld hører til samme type.
Galleriet rummer tragte fra en spjældramme på halvanden meter til en tredobbelt tragtenhed på tolv meter.
Hvad tegningen skal vise
En del som denne prissættes efter tegningen. Tilbuddet går hurtigst, når tegningen viser:
- Pladetykkelserne og materialekvaliteten, og om en væg er en sliddel
- Bukkelinjerne og afstivningsafstanden, eller om de kan vælges frit
- Udløbsstørrelsen og flangen eller spjældet på den
- Svejsesymboler på samlingerne, om de skal være gennemgående, og inspektionsniveauet
- Overfladebehandlingen indvendigt og udvendigt, og flader der skal forblive ubehandlede
11 modeller af denne type
Virkelige konstruktioner, der er gået gennem virksomheden som udførte opgaver, forespørgsler med tilbud eller tegninger fra vores eget kontor, vist som anonyme modeller med deres opmålte størrelse. Åbn en for beskrivelsen.
- Samlet størrelse, L x B x H
- 6 058 x 2 563 x 2 591 mm

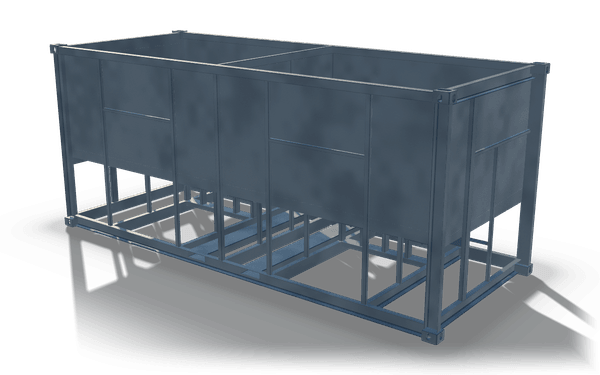

En dobbelt tragtenhed indbygget i en containerramme, to pladetragte side om side med skrå bunde, udløb og bukkede topkanter, alle båret af hjørnestykker over et gulvgitter af hulprofiler og rækker af korte stolper. Den delte topåbning og de parrede udløbssluske med adgangsdæksler er iøjnefaldende mod kasserammen. Den måler ca. 6,1 x 2,6 x 2,6 m. Dele som denne svejses på robotbanen eller i hånden, hvor hver boring og flade skæres efter svejsning.
- Samlet størrelse, L x B x H
- 4 566 x 2 568 x 1 595 mm

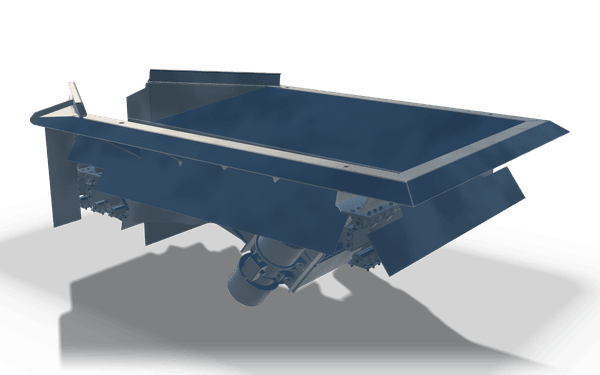

En fødetragt i plade: en flad fødeskål i en kantbukket kantramme, pladeklapper langs begge lange sider og en bagvæg med et trin i gitterrist. Et rundt drivhus hænger under, med konsoller på siderne. Den er ca. 4,6 m lang, 2,6 m bred og 1,6 m høj. Dele som denne kantbukkes på 400 t-kantpressen og køres på den 14 m robotsvejsebane, når partiet tillader det.
- Samlet størrelse, L x B x H
- 4 888 x 2 500 x 755 mm

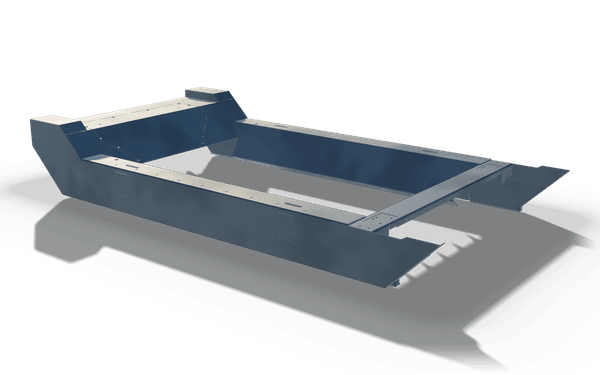

En lang åben fødetragt formet af kantbukket stålplade, med skrå endevægge, bukkede topkanter og en central længdebjælke, der afstiver bunden under. Diagonale ribber afstiver den ene endevæg, mens flangede konsoller, bolthuller og monteringsflader langs siderne og enderne gør det muligt at forbinde til tilstødende udstyr. Den måler ca. 4,9 x 2,5 m og er 0,8 m høj. Dele som denne kantbukkes på 400 t-kantpressen og køres på den 14 m robotsvejsebane, når partiet tillader det.
- Samlet størrelse, L x B x H
- 12 192 x 2 438 x 2 591 mm

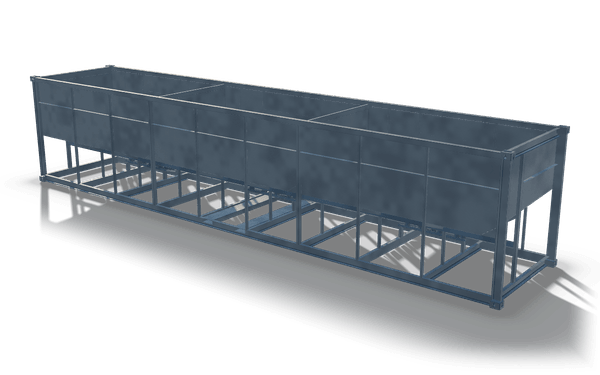

En tredobbelt tragtenhed bygget af tre pladetragte med skrå sider, placeret på række inde i en containerramme med hjørnehjørner. Kantede pladevægge smalner af ned til en snæver udløbsåbning under hver tragt, båret af et gulvgitter af hulprofiler med rækker af korte stolper. Den måler ca. 12,2 m lang, 2,4 m bred og 2,6 m høj. I denne hal hæftes et emne som dette op på en svejsefikstur og svejses igennem, og færdiggøres derefter i blæse- og malekabinerne på stedet.
- Samlet størrelse, L x B x H
- 4 664 x 1 364 x 750 mm

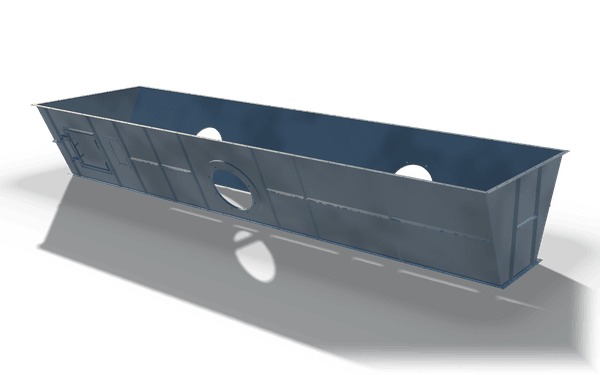

En åben trug tragt fremstillet af kantet stålplade med skrå sidevægge og flad bund, afstivet med lodrette ribber langs begge sider. Runde borede åbninger sidder i hver væg, med en hængslet inspektionsdør og et mindre adgangspanel i den ene ende. Den måler ca. 4,7 m lang, 1,4 m bred og 0,8 m høj. Et emne som dette kantes på 400 t kantpressen og køres på den 14 m robotsvejselinje, når seriestørrelsen tillader det.
- Samlet størrelse, L x B x H
- 1 750 x 1 550 x 4 865 mm

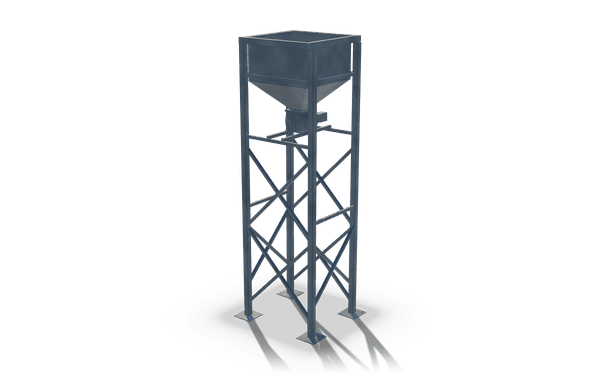

En lille tragtenhed opbygget af en kvadratisk topfødet kasse med bukkede pladesider, der smalner af til en pyramideformet slisk med en udløbsventil, bæret på fire rørformede ben med krydsafstivet gitterafstivning og svejsede fodplader. Den kryddede diagonale afstivning og den flangede topkant står tydeligt frem. Den måler ca. 1,8 x 1,6 m i plan og er ca. 4,9 m høj. En del som denne rettes sammen på svejsefikstur og svejses ud.
- Samlet størrelse, L x B x H
- 1 503 x 1 406 x 1 609 mm

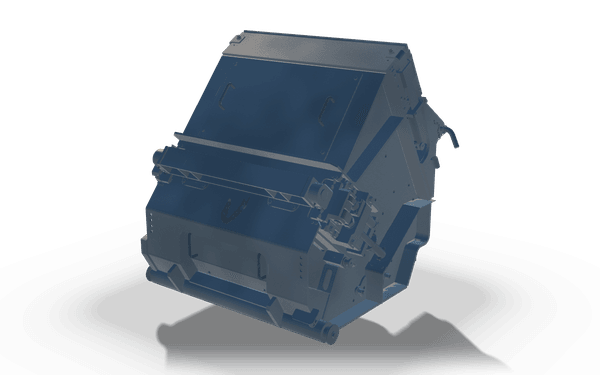

En fødetragtsektion bygget som en konisk pladekasse med skrå sidevægge, bukkede top- og bundkanter og udvendige afstivningsribber langs fladerne. Monteringsbeslag, løftekroge og små borede flader sidder langs siderne, mens den åbne hals viser indre korrugerede styreplader sat i vinklede rækker. Den måler ca. 1,5 x 1,4 m og er ca. 1,6 m høj. En sådan del svejses på en svejsefikstur, og blæses og males inden forsendelse.
- Samlet størrelse, L x B x H
- 1 935 x 1 924 x 1 017 mm

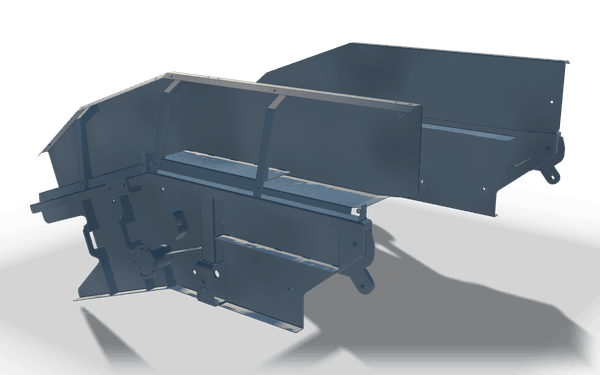

Et bunkertragt-korpus formet af to vinklede pladevægge, der mødes i en L-form, med kantede overkanter, lodrette afstivningsribber, en bundplade og hængselbeslag i siden. En drejeboring og konsolplader under tragten står frem, sammen med de kantede vægkanter og ribbemønstret. Det måler ca. 1,9 x 1,9 m og 1,0 m høj. I denne hal svejses et emne som dette færdigt på en svejsefikstur og bearbejdes derefter efter svejsning på boreværket.
- Samlet størrelse, L x B x H
- 7 353 x 1 480 x 554 mm

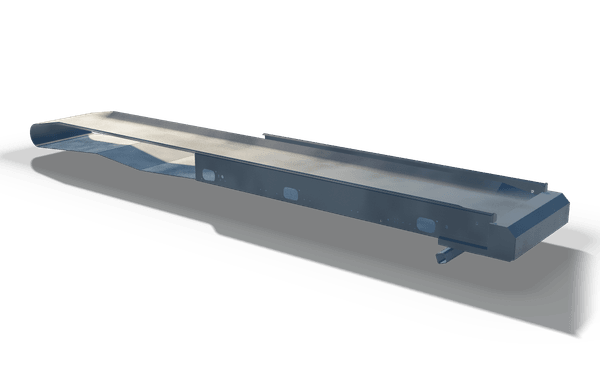

En formet trugsektion af kantbukket stålplade, med sidevægge der buer ned i en afrundet bund og en række ovale åbninger langs den ene væg. En rullet, U-formet læbe lukker den ene ende, mens en lille konsol og vinklet tap sidder under nær den anden. Den måler ca. 7,4 m lang, 1,5 m bred og 0,6 m høj. Dele som denne kantbukkes på kantpressen og svejses på den 14 m robotbane til en serie, i hånden til et enkeltstykke.
- Samlet størrelse, L x B x H
- 3 282 x 644 x 1 540 mm

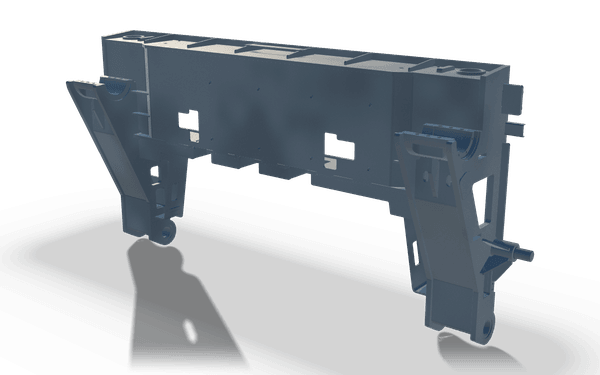

En svejst klapenhed bygget som en lang pladekasseramme med udskårne vinduer, ribbet underside og en række afstivninger, båret af to formede drejearme med hængselbeslag under. Hver arm ender i en bearbejdet boring med en fremstående tap, dimensioneret til en modsvarende aksel. Den måler ca. 3,3 m lang, 0,6 m bred og 1,5 m høj. Dele som denne skæres fra plade på laserbordet og svejses på en svejsefikstur.
- Samlet størrelse, L x B x H
- 1 436 x 1 220 x 194 mm

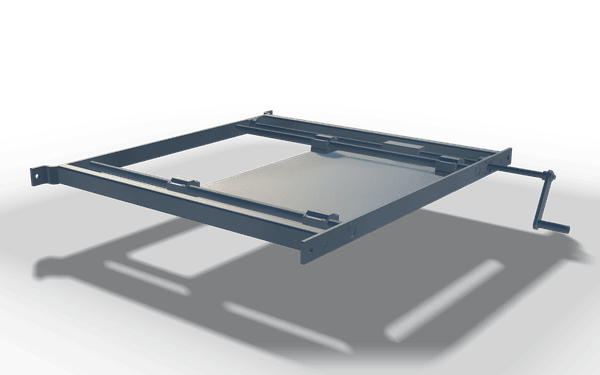

En skydeskinneramme bygget af svejste kasseprofiler, der danner en flad firkantet ramme, med en stålskydeplade, der løber i styreskinner, og monteringsbeslag i hjørnerne. En gevindspindel går tværs over rammen til et håndsving på den ene side, som driver pladen mellem skinnerne. Den måler ca. 1,4 x 1,2 m og er ca. 0,2 m høj. Emner som dette hæftes op på en svejsefikstur og svejses igennem, og bearbejdes derefter efter svejsning på boreværket.
Hver model er gengivet ud fra sin egen geometri i råt stål uden maling og vises som et stillbillede. Kundenavne, maskinbetegnelser og tegningsnumre offentliggøres ikke; styklister og filer udleveres ikke. Den interaktive model over dette afsnit er et parametrisk eksempel og ikke en af disse.
Hvordan en del som denne går gennem hallen
Vægge skæres med laser på et bord på 2 000 x 4 000 mm op til 20 mm og bukkes på et kantpresse på 400 t over 6 050 mm, så en tragtside er en enkelt bukket plade, hvor længden tillader det. Kroppen svejses på en svejsefikstur, afstivninger og flanger tilføjes, og en ramme eller containerbund svejses under den. Tragten sandblæses og males internt. Rustfrie vægge fra 3 til 16 mm svejses, hvor materialet kræver det.
