Plošiny a prístupové konštrukcie

Lávky, schodiská, zábradlia, údržbové plošiny.

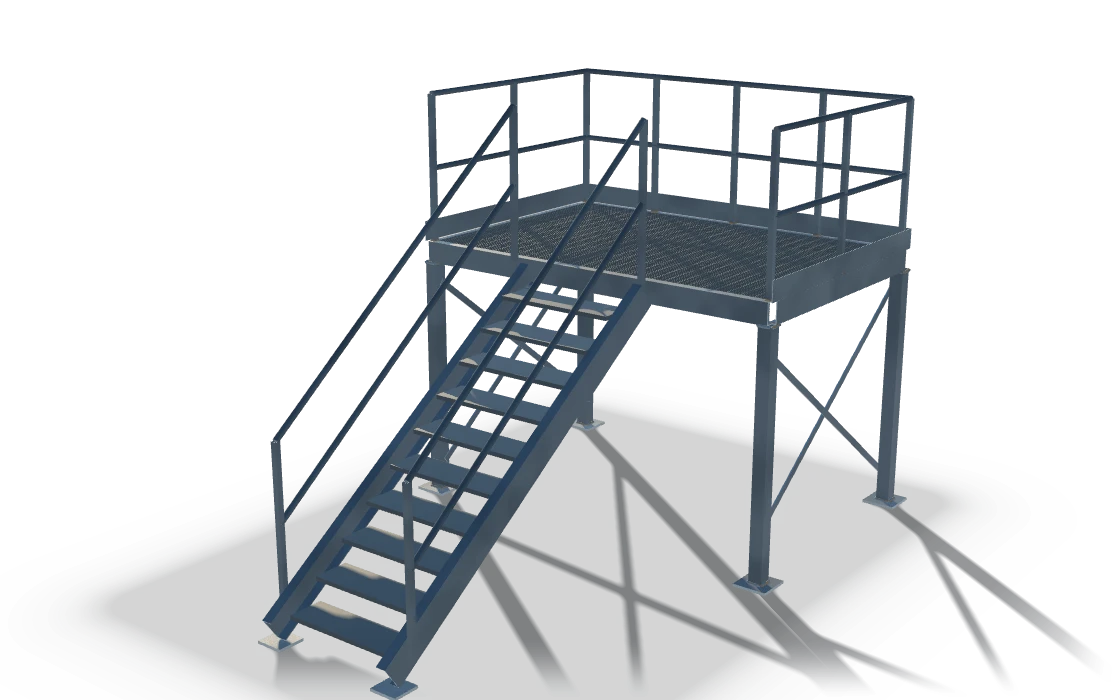

Otáčajúci sa 3D model typickej konštrukcie skupiny Plošiny a prístupové konštrukcie. Otáčajte ťahaním alebo šípkami, Home obnoví pohľad.

Parametrický model typického kusa. Vaša konštrukcia sa vyrába podľa vášho výkresu, nie podľa tohto tvaru.

Vyrobené alebo nacenené u nás

Vyrobené alebo nacenené u nás

Skutočné konštrukcie, ktoré prešli touto firmou ako vyrobené zákazky, nacenené dopyty alebo návrhy našej vlastnej konštrukčnej kancelárie, zobrazené ako anonymné modely: geometria podľa výkresu, jej skutočná celková veľkosť a nič, čo by prezradilo, čí výkres to bol.

Každý model je vykreslený z vlastnej geometrie v surovej oceli, bez náteru, a zobrazený ako statický záber. Názvy zákazníkov, označenia strojov a čísla výkresov nezverejňujeme; kusovníky ani súbory neposkytujeme. Interaktívny model nad touto sekciou je parametrický príklad, nie jeden z týchto.

Čo to je

Oceľ, na ktorej ľudia stoja okolo stroja: údržbové plošiny, lávky pozdĺž dopravníkov, schodiskové ramená, rebríky, zábradlia a okopové lišty. Vyrobené podľa výkresu zákazníka podľa EN 1090-2, trieda vyhotovenia EXC2, z profilov a plechu s podlahou z roštov alebo slzičkového plechu.

Prístupové konštrukcie sú z väčšej časti opakované diely a pri opakovaní sa zváračský prípravok a robotické pracovisko vyplatia. Zábradlové polia a schodnice sa vyrábajú v dávkach podľa jedného postupu.

Typické kusy

  • Údržbové plošiny s roštovou podlahou a okopovými lištami
  • Lávky a prechody pozdĺž dopravníkových liniek
  • Schodiskové ramená, schodnice a podesty
  • Zábradlové polia, stĺpiky a rebríky s ochranným košom
  • Podperné rámy a konzoly nôh plošín

Typické použitie

Oceľ, na ktorej ľudia stoja a ktorej sa držia, okolo stroja, ktorý s nimi v konštrukcii nepočítal.

  • Údržbové plošiny okolo pohonu, triediča alebo prevodovky
  • Lávky a prechody pozdĺž linky dopravníkov
  • Schodiskové ramená, schodnice a podesty medzi úrovňami linky
  • Rebríky s ochrannými košmi a ich konzoly do steny alebo stĺpa
  • Panely zábradlia, stĺpiky a ochranné lišty v opakujúcich sa poliach
  • Nosné rámy a výložníky, ktoré nesú plošinu z rámu stroja

Čo vyrábame

Prístupová oceľ sa opakuje a práve pri opakovaní sa prípravok a robotická bunka zaplatia.

  • Panely zábradlia a schodnice vyrábané v sériách na jeden prípravok a jeden postup
  • Rošty a slzičkové plechy delené na otvor, s úchytmi podľa systému výrobcu roštu
  • Výrezy schodníc a polohy stupňov delené laserom priamo z výkresu
  • Montážne spoje skrutkované namiesto zvárania všade, kde to výkres dovolí, aby sa dalo pole vymeniť
  • Konštrukčné riešenie pre žiarové zinkovanie ako predvolenú vonkajšiu úpravu

Odmerané na 19 dieloch tejto skupiny v galérii nižšie: 1 až 18.9 m v najdlhšom rozmere, väčšina medzi 2.6 a 6.1 m. Najvyšší má 6 m, najširší 6.1 m.

Uvedené rozmery sú odmerané na dieloch v galérii na tejto stránke, nie je to hranica kapacity. Rozmery, ktoré zoberú stroje, sú na stránkach kapacít; čokoľvek nad rámec sa dohodne pri dopyte.

Hmotnosť tu neuvádzame. Vyplýva z hrúbok plechu, ktoré určuje výkres, a z modelu ju neodhadujeme. Pošlite výkres a hmotnosť príde s ponukou.

Čo vieme vyrobiť

Moduly plošín sa samozrejme dimenzujú na cestnú prepravu. Podlahy a zábradlia sa dodávajú voľne alebo namontované.

PoložkaStrojHodnota
Stôl laseraTRUMPF TruLaser 30402 000 x 4 000 mm
Dĺžka stola ohraňovacieho lisuDURMA AD-S 604006 050 mm
Konštrukčná oceľ, certifikovaná hrúbka (ISO/TR 15608 skupina 1)EN ISO 3834-2 scopeup to 40 mm
Stupeň kvality zvarov (EN ISO 5817)EN 1090-2, EN ISO 5817level C at EXC2
Metóda zváraniaManual and roboticMAG 135
Tryskacia komoraCompressed-air blasting chamber8 000 x 5 000 x 3 000 mm
Lakovacia a sušiaca kabínaPolin AC spray and curing booth7 900 x 5 000 x 4 890 mm

Povrchová úprava

Žiarové zinkovanie na vyžiadanie, obvyklá úprava vonkajších prístupových konštrukcií. Mokré lakovanie vo vlastnej hale tam, kde závodný štandard žiada farbu.

  • Surová oceľ, po zváraní · Štandardné vyhotovenie
  • Žiarovo zinkované
  • Mokré lakovanie, základ a vrchný náter

Materiály

S235 na zábradlie, stĺpiky a ochranné lišty, S355 tam, kde schodnica alebo výložník prenáša zaťaženie. Rošty a slzičkové plechy nakupujeme podľa špecifikácie z výkresu, oceňujeme ako dodaný materiál a atest výrobcu odovzdávame ďalej.

  • Konštrukčné ocele S235 a S355, skupina 1 podľa ISO/TR 15608, zvárané do 40 mm v rozsahu certifikátu
  • Austenitická nehrdzavejúca oceľ, skupina 8 podľa ISO/TR 15608, zváraná 3 až 16 mm
  • Plech, uzavreté profily, uholníky, U profily a ploché tyče, delené a tvárnené u nás
  • Materiálové atesty podľa EN 10204 3.1, ak si ich objednávka vyžiada
  • Hliník je mimo certifikovaného rozsahu zvárania a neponúkame ho

Zváranie

Prístupovú oceľ zvárame podľa EN 1090-2, trieda vyhotovenia EXC2, so stupňom kvality zvarov C podľa EN ISO 5817, a to je poctivý strop: tento web si nenárokuje vyhlásenie o parametroch podľa EN 1090-1, takže konštrukcia, ktorá potrebuje komponenty s označením CE ako stavebný výrobok, si to musí najprv vyjasniť.

  • MAG 135, ručne aj roboticky; robotické pracoviská jazdia po 14 m dráhe
  • Systém kvality zvárania certifikovaný podľa EN ISO 3834-2, certifikát W348721, PQM s.r.o.
  • Trieda vyhotovenia EXC2 podľa EN 1090-2, ak výkres nepožaduje vyššiu
  • Stupeň kvality zvarov C podľa EN ISO 5817, ktorý EN 1090-2 priraďuje k EXC2
  • Postupy podľa EN ISO 15609-1, kvalifikované podľa EN ISO 15614-1, zvárači podľa EN ISO 9606-1
  • Koordináciu zvárania vykonáva medzinárodný zváračský inžinier (IWE)

Povrchová úprava

Žiarové zinkovanie je pre prístupovú oceľ vonku bežná úprava a robíme ho cez partnera, nie v tejto hale. Tam, kde norma prevádzky žiada farbu, tú istú oceľ tryskáme na Sa 2½ a mokro lakujeme v kabíne Polin.

  • V stave po zváraní, očistené od trosky, ak výkres nežiada viac
  • Tryskanie na stupeň Sa 2½ podľa EN ISO 8501-1 v tlakovzdušnej komore, 8 000 x 5 000 x 3 000 mm
  • Mokré lakovanie v kabíne Polin, 7 900 x 5 000 x 4 890 mm, vytvrdzovanie pri 75 až 80 °C
  • Základný a vrchný náter podľa systému, ktorý predpisuje výkres
  • Žiarové zinkovanie na požiadanie, cez partnera; v tejto hale vaňa nie je
  • Práškové lakovanie neponúkame

Kontrola a dokumentácia

Oceľ plošín kontrolujeme na to, čo bolí na stavbe: dĺžky polí, rozstup stĺpikov, rozmery otvorov pod rošt a uhlopriečky podesty. Výšky zábradlia a rozstup výplne staviame podľa výkresu; normu návrhu za týmito hodnotami uvádza zákazník a my oceňujeme podľa výkresu.

  • Vizuálna kontrola každého zvaru podľa EN ISO 17637, hodnotená podľa EN ISO 5817
  • Rozmerová kontrola podľa EN ISO 13920; trieda tolerancií sa dohodne na výkrese
  • Meranie ramenom FARO Arm Prime 10 tam, kde výkres žiada protokol
  • Špecifikácie postupu zvárania a protokoly o ich kvalifikácii spolu s dodávkou
  • Kvalifikácie zváračov podľa EN ISO 9606-1
  • Ultrazvuková, magnetická prášková a kapilárna skúška na požiadanie
  • Protokoly o hrúbke náteru na požiadanie

Čo nedodávame, je vyhlásenie o parametroch podľa EN 1090-1. TANAX TRUCKS a. s. nezverejňuje certifikát riadenia výroby podľa EN 1090-1, takže si ho tento web nenárokuje; EN 1090-2 je norma vyhotovenia, podľa ktorej systém zvárania pracuje.

Čo od vás potrebujeme

Prístupová oceľ sa oceňuje z celkovej dispozície a detailov polí. Pošlite:

  • Výkres ako PDF a tam, kde ho máte, aj ako STEP, DXF alebo DWG
  • Špecifikáciu materiálu, akosť po akosti
  • Stupeň kvality zvarov alebo triedu vyhotovenia, ak nie sú na výkrese
  • Povrchovú úpravu: po zváraní, tryskané, základovaný náter, lakované podľa systému alebo zinkované
  • Množstvo a či ide o kus, sériu alebo opakovaný odvolávkový odber
  • Termín, kedy to potrebujete na mieste, a dodaciu adresu

Na ocenenie stačí výkres. Nič z uvedeného nevyžaduje najprv napísať špecifikáciu.

Cesta halou

  1. 01

    CNC laserové rezanie

    Plech do 20 mm na stole 2 000 x 4 000 mm, 3 200 W. Rezné plány z DXF zákazníka alebo z našich vlastných rozvinov.

  2. 02

    CNC ohýbanie

    Ohraňovací lis 400 t so stolom 6 050 mm a zdvihom 365 mm. Dlhé ohyby na jeden zdvih; kužele a skrine pre násypky a kryty.

  3. 03

    Zváranie

    MAG 135, ručne aj robotom. Dvojité robotické pracovisko na 14 m dráhe a druhé robotické pracovisko s dosahom 2 008 mm, v systéme EN ISO 3834-2 so zváračským dozorom IWE.

  4. 04

    Tryskanie a lakovanie

    Tlakovzdušná tryskacia komora 8 000 x 5 000 x 3 000 mm po koľajovej dráhe do lakovacej a sušiacej kabíny 7 900 x 5 000 x 4 890 mm, mokrý náter vytvrdzovaný pri 75 až 80 °C.

  5. 05

    Kontrola

    Vizuálna kontrola zvarov pod zváračským dozorom a rozmerové meranie šesťosovým meracím ramenom FARO Arm Prime 10.

  6. 06

    Montáž

    Podzostavy, komponenty a kompletné celky sa pred expedíciou zmontujú.

Prístupová oceľ sa delí, tvárni, zvára a zinkuje alebo lakuje a ide do manipulácie s materiálom, skladov a modulárnych stavieb.

Otázky, ktoré dostávame pred prvou objednávkou

Aké ocele zvárate?
Certifikovaný rozsah zvárania je skupina 1 podľa ISO/TR 15608, nelegované a jemnozrnné konštrukčné ocele do 40 mm, a skupina 8, austenitické nehrdzavejúce ocele od 3,0 do 16,0 mm. Najčastejšie pracujeme s S235 a S355, obe patria do skupiny 1. Hliník je mimo certifikovaného rozsahu a neponúkame ho.
V akej kvalite zvárate?
Trieda vyhotovenia EXC2 podľa EN 1090-2, ktorá priraďuje stupeň kvality zvarov C podľa EN ISO 5817, pod naším certifikovaným systémom kvality zvárania EN ISO 3834-2. Zvárame metódou MAG 135, ručne aj roboticky. Ak výkres žiada stupeň B, uveďte to vo výkrese a naceníme to.
Viete to nalakovať alebo pozinkovať?
Mokrý lak na vlastnej linke: tryskacia komora je koľajovo prepojená so striekacou a vytvrdzovacou kabínou, takže diel sa otryská a nalakuje bez opustenia budovy. Práškové lakovanie neponúkame. Zinkovanie na požiadanie.
Čo od vás potrebujeme na ocenenie?
Výkres vo formáte STEP, DWG, DXF, PDF alebo ZIP; špecifikáciu materiálu; triedu kvality zvarov, ak nie je štandardná; povrchovú úpravu; počet kusov alebo veľkosť série; a termín, do ktorého to potrebujete. Na začiatok stačí 2D výkres.
Aký veľký kus zvládnete?
Zverejnené parametre strojov nájdete v tabuľke na tejto stránke a v úplnom rozsahu na stránke schopností: stôl lasera, ohraňovací lis, posuvy vyvrtávačiek, tryskacia a lakovacia kabína. Nosnosť žeriavu, maximálny rozmer a hmotnosť zvarenca a prepravné limity materská spoločnosť nezverejňuje a potvrdzujeme ich pri dopyte, nie odhadom na tejto stránke.
Staviate podľa normy pre prístupové konštrukcie, alebo podľa môjho výkresu?
Podľa vášho výkresu. Vyrábame podľa výkresu a noriem, na ktoré odkazuje, v triede vyhotovenia EXC2 podľa EN 1090-2. Nemáme katalóg štandardných plošín a necertifikujeme návrh podľa normy, na ktorú nie sme posúdení. Ak musí plošina niektorú spĺňať, uveďte požiadavku vo výkrese a vyrobíme to tak.

Čo tu nie je zodpovedané, zodpovieme v ponuke; na tejto stránke nič neodhadujeme.

Začnite tu

Pošlite výkres. Odpovieme cenou a termínom.

STEP, DWG, DXF, PDF alebo ZIP, až päť súborov. Vaše výkresy zostávajú dôverné: ukladajú sa mimo webového servera a čítajú ich len naši inžinieri.
