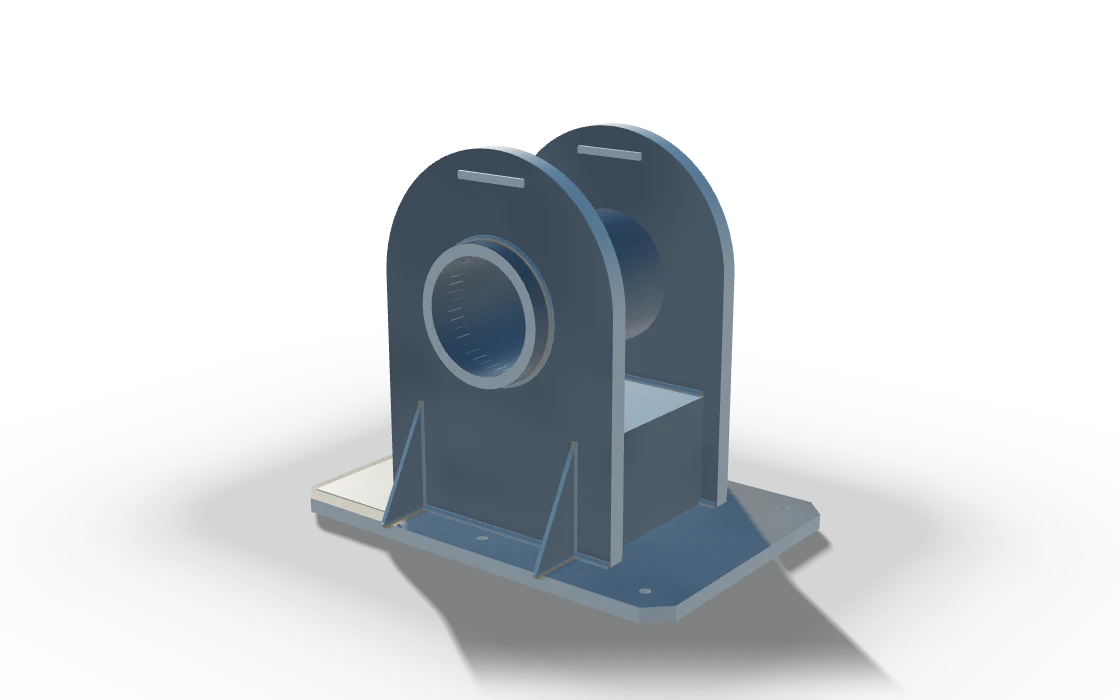

Parametrický model typického kusa. Vaša konštrukcia sa vyrába podľa vášho výkresu, nie podľa tohto tvaru.
Vyrobené alebo nacenené u nás
Vyrobené alebo nacenené u nás
Skutočné konštrukcie, ktoré prešli touto firmou ako vyrobené zákazky, nacenené dopyty alebo návrhy našej vlastnej konštrukčnej kancelárie, zobrazené ako anonymné modely: geometria podľa výkresu, jej skutočná celková veľkosť a nič, čo by prezradilo, čí výkres to bol.
Každý model je vykreslený z vlastnej geometrie v surovej oceli, bez náteru, a zobrazený ako statický záber. Názvy zákazníkov, označenia strojov a čísla výkresov nezverejňujeme; kusovníky ani súbory neposkytujeme. Interaktívny model nad touto sekciou je parametrický príklad, nie jeden z týchto.
Čo to je
Všetko, čo ostatných päť skupín nepopisuje. Zvárané výrobky na základe dodanej dokumentácie sú typ výrobku na našom certifikáte EN ISO 3834-2 a tak začína väčšina prvých objednávok: jeden výkres, jeden kus, potom séria.
Prečítame výkres, položíme otázky, na ktoré výkres neodpovedá, a vyrobíme diel. Prototyp dostane rovnaký postup, rovnakých skúšaných zváračov a rovnakú kontrolu ako dávka.
Typické kusy
- Rámy prototypov a skúšobné stolice
- Zváracie prípravky a upínače pre vlastnú výrobu zákazníka
- Náhradné konštrukcie pre stroje, ktoré sa už nevyrábajú
- Traverzy a prepravné rámy podľa návrhu zákazníka
- Obrábané zvarence s úzkymi polohovými toleranciami
Typické použitie
Všetko, čo zvyšných päť skupín nepopisuje, a práve tak väčšina prvých objednávok začína.
- Prototypové rámy a skúšobné stolice pred uvoľnením konštrukcie
- Zváracie prípravky a upínadlá pre vlastnú výrobu zákazníka
- Náhradné konštrukcie pre stroje, ktoré sa už nevyrábajú
- Zdvíhacie traverzy a prepravné rámy podľa konštrukcie a výpočtu zákazníka
- Obrábané zvarence, kde je tvrdým orieškom polohová tolerancia, nie zvar
- Jediný náhradný diel, ktorý musí sadnúť k dielu zvarenému pred pätnástimi rokmi
Čo vyrábame
Jeden výkres, jeden kus, potom séria. Cestu halou volíme podľa dielu, nie podľa skupiny.
- Ľubovoľná kombinácia delenia laserom, ohýbania, zvárania, obrábania a lakovania, akú diel potrebuje
- Pojazdy obrábania do 8 000 x 3 000 x 1 500 mm na dlhej horizontálke
- Sústruženie do 550 mm nad lôžkom a zvislé sústruženie do priemeru 1 100 mm
- Frézovanie ozubenia do priemeru 600 mm, modul 2 až 13, aktuálne nástroje 5,5 až 6,5
- Tie isté kvalifikované postupy, zvárači a kontrola pre jeden kus ako pre sériu
Odmerané na 32 dieloch tejto skupiny v galérii nižšie: 1.2 až 13.6 m v najdlhšom rozmere, väčšina medzi 2.3 a 4.2 m. Najvyšší má 3.9 m, najširší 4.1 m.
Uvedené rozmery sú odmerané na dieloch v galérii na tejto stránke, nie je to hranica kapacity. Rozmery, ktoré zoberú stroje, sú na stránkach kapacít; čokoľvek nad rámec sa dohodne pri dopyte.
Hmotnosť tu neuvádzame. Vyplýva z hrúbok plechu, ktoré určuje výkres, a z modelu ju neodhadujeme. Pošlite výkres a hmotnosť príde s ponukou.
Čo vieme vyrobiť
Platia celé výrobné limity. Hodnoty nižšie sú hranice najväčších strojov v hale; všetko v ich rámci je otázkou kontroly výkresu, nie schopnosti.
| Položka | Stroj | Hodnota |
|---|---|---|
| Stôl lasera | TRUMPF TruLaser 3040 | 2 000 x 4 000 mm |
| Maximálna hrúbka plechu, laser | TRUMPF TruLaser 3040 | 20 mm |
| Dĺžka stola ohraňovacieho lisu | DURMA AD-S 60400 | 6 050 mm |
| Konštrukčná oceľ, certifikovaná hrúbka (ISO/TR 15608 skupina 1) | EN ISO 3834-2 scope | up to 40 mm |
| Stupeň kvality zvarov (EN ISO 5817) | EN 1090-2, EN ISO 5817 | level C at EXC2 |
| Austenitická nehrdzavejúca oceľ, certifikovaná hrúbka (ISO/TR 15608 skupina 8) | EN ISO 3834-2 scope | 3 to 16 mm |
| Pojazd horizontálnej vyvrtávačky X, Y, Z | TOS Varnsdorf WRD15 | 6 200 x 3 000 x 1 600 mm |
| Pojazd horizontálnej vyvrtávačky X, Y, Z | W200 HINR horizontal boring mill | 8 000 x 3 000 x 1 500 mm |
| Lakovacia a sušiaca kabína | Polin AC spray and curing booth | 7 900 x 5 000 x 4 890 mm |
Povrchová úprava
Podľa výkresu: surové, otryskané a nalakované vo vlastnej hale, alebo žiarovo zinkované na vyžiadanie.
- Surová oceľ, po zváraní · Štandardné vyhotovenie
- Mokré lakovanie, základ a vrchný náter
- Žiarovo zinkované
Materiály
Čokoľvek výkres predpisuje v rámci certifikovaného rozsahu: konštrukčné ocele skupiny 1 podľa ISO/TR 15608 do 40 mm a austenitická nehrdzavejúca skupiny 8 od 3 do 16 mm. Čokoľvek mimo týchto skupín vrátane hliníka odmietneme, namiesto toho aby sme zvárali mimo certifikát.
- Konštrukčné ocele S235 a S355, skupina 1 podľa ISO/TR 15608, zvárané do 40 mm v rozsahu certifikátu
- Austenitická nehrdzavejúca oceľ, skupina 8 podľa ISO/TR 15608, zváraná 3 až 16 mm
- Plech, uzavreté profily, uholníky, U profily a ploché tyče, delené a tvárnené u nás
- Materiálové atesty podľa EN 10204 3.1, ak si ich objednávka vyžiada
- Hliník je mimo certifikovaného rozsahu zvárania a neponúkame ho
Zváranie
Kusová výroba dostáva to isté čo séria: kvalifikovaný postup podľa EN ISO 15609-1, zvárača kvalifikovaného podľa EN ISO 9606-1, EXC2 podľa EN 1090-2 a stupeň C podľa EN ISO 5817, ak výkres nežiada viac. Ak výkres potrebuje postup, ktorý zatiaľ neexistuje, jeho kvalifikácia je súčasťou ponuky a oceníme ju pred objednávkou.
- MAG 135, ručne aj roboticky; robotické pracoviská jazdia po 14 m dráhe
- Systém kvality zvárania certifikovaný podľa EN ISO 3834-2, certifikát W348721, PQM s.r.o.
- Trieda vyhotovenia EXC2 podľa EN 1090-2, ak výkres nepožaduje vyššiu
- Stupeň kvality zvarov C podľa EN ISO 5817, ktorý EN 1090-2 priraďuje k EXC2
- Postupy podľa EN ISO 15609-1, kvalifikované podľa EN ISO 15614-1, zvárači podľa EN ISO 9606-1
- Koordináciu zvárania vykonáva medzinárodný zváračský inžinier (IWE)
Povrchová úprava
Podľa výkresu: v stave po zváraní, tryskané na Sa 2½ a mokro lakované u nás, alebo skonštruované a poslané na žiarové zinkovanie. Pri prototype sa úprava často zámerne vynecháva, aby zákazník mohol diel upraviť; napíšte to a diel odíde bez úpravy.
- V stave po zváraní, očistené od trosky, ak výkres nežiada viac
- Tryskanie na stupeň Sa 2½ podľa EN ISO 8501-1 v tlakovzdušnej komore, 8 000 x 5 000 x 3 000 mm
- Mokré lakovanie v kabíne Polin, 7 900 x 5 000 x 4 890 mm, vytvrdzovanie pri 75 až 80 °C
- Základný a vrchný náter podľa systému, ktorý predpisuje výkres
- Žiarové zinkovanie na požiadanie, cez partnera; v tejto hale vaňa nie je
- Práškové lakovanie neponúkame
Kontrola a dokumentácia
Pri kuse nie je druhý pokus ani priestor na zabehnutie, preto je kontrola prvého kusu skôr pravidlom než výnimkou: diel pred odchodom premeriame ramenom FARO voči výkresu a protokol ide s ním.
- Vizuálna kontrola každého zvaru podľa EN ISO 17637, hodnotená podľa EN ISO 5817
- Rozmerová kontrola podľa EN ISO 13920; trieda tolerancií sa dohodne na výkrese
- Meranie ramenom FARO Arm Prime 10 tam, kde výkres žiada protokol
- Špecifikácie postupu zvárania a protokoly o ich kvalifikácii spolu s dodávkou
- Kvalifikácie zváračov podľa EN ISO 9606-1
- Ultrazvuková, magnetická prášková a kapilárna skúška na požiadanie
- Protokoly o hrúbke náteru na požiadanie
Čo nedodávame, je vyhlásenie o parametroch podľa EN 1090-1. TANAX TRUCKS a. s. nezverejňuje certifikát riadenia výroby podľa EN 1090-1, takže si ho tento web nenárokuje; EN 1090-2 je norma vyhotovenia, podľa ktorej systém zvárania pracuje.
Čo od vás potrebujeme
Kus sa oceňuje z výkresu a z otázok, na ktoré výkres neodpovedá. Pošlite:
- Výkres ako PDF a tam, kde ho máte, aj ako STEP, DXF alebo DWG
- Špecifikáciu materiálu, akosť po akosti
- Stupeň kvality zvarov alebo triedu vyhotovenia, ak nie sú na výkrese
- Povrchovú úpravu: po zváraní, tryskané, základovaný náter, lakované podľa systému alebo zinkované
- Množstvo a či ide o kus, sériu alebo opakovaný odvolávkový odber
- Termín, kedy to potrebujete na mieste, a dodaciu adresu
Na ocenenie stačí výkres. Nič z uvedeného nevyžaduje najprv napísať špecifikáciu.
Cesta halou
- 01
CNC laserové rezanie
Plech do 20 mm na stole 2 000 x 4 000 mm, 3 200 W. Rezné plány z DXF zákazníka alebo z našich vlastných rozvinov.
- 02
CNC ohýbanie
Ohraňovací lis 400 t so stolom 6 050 mm a zdvihom 365 mm. Dlhé ohyby na jeden zdvih; kužele a skrine pre násypky a kryty.
- 03
Zváranie
MAG 135, ručne aj robotom. Dvojité robotické pracovisko na 14 m dráhe a druhé robotické pracovisko s dosahom 2 008 mm, v systéme EN ISO 3834-2 so zváračským dozorom IWE.
- 04
Obrábanie
Dve CNC horizontálne vyvrtávačky s pojazdmi do 6 200 x 3 000 x 1 600 mm a otočnými stolmi do 16 000 kg, horizontálna vyvrtávačka s pojazdom 8 000 mm v osi X, CNC sústruh, karusel a odvaľovacia fréza.
- 05
Tryskanie a lakovanie
Tlakovzdušná tryskacia komora 8 000 x 5 000 x 3 000 mm po koľajovej dráhe do lakovacej a sušiacej kabíny 7 900 x 5 000 x 4 890 mm, mokrý náter vytvrdzovaný pri 75 až 80 °C.
- 06
Kontrola
Vizuálna kontrola zvarov pod zváračským dozorom a rozmerové meranie šesťosovým meracím ramenom FARO Arm Prime 10.
- 07
Montáž
Podzostavy, komponenty a kompletné celky sa pred expedíciou zmontujú.
Kam to patrí
Výroba podľa výkresu využíva každý proces v hale a práve tu zvyčajne začínajú výrobcovia strojov a integrátori automatizácie.
Otázky, ktoré dostávame pred prvou objednávkou
- Aké ocele zvárate?
- Certifikovaný rozsah zvárania je skupina 1 podľa ISO/TR 15608, nelegované a jemnozrnné konštrukčné ocele do 40 mm, a skupina 8, austenitické nehrdzavejúce ocele od 3,0 do 16,0 mm. Najčastejšie pracujeme s S235 a S355, obe patria do skupiny 1. Hliník je mimo certifikovaného rozsahu a neponúkame ho.
- V akej kvalite zvárate?
- Trieda vyhotovenia EXC2 podľa EN 1090-2, ktorá priraďuje stupeň kvality zvarov C podľa EN ISO 5817, pod naším certifikovaným systémom kvality zvárania EN ISO 3834-2. Zvárame metódou MAG 135, ručne aj roboticky. Ak výkres žiada stupeň B, uveďte to vo výkrese a naceníme to.
- Viete to nalakovať alebo pozinkovať?
- Mokrý lak na vlastnej linke: tryskacia komora je koľajovo prepojená so striekacou a vytvrdzovacou kabínou, takže diel sa otryská a nalakuje bez opustenia budovy. Práškové lakovanie neponúkame. Zinkovanie na požiadanie.
- Čo od vás potrebujeme na ocenenie?
- Výkres vo formáte STEP, DWG, DXF, PDF alebo ZIP; špecifikáciu materiálu; triedu kvality zvarov, ak nie je štandardná; povrchovú úpravu; počet kusov alebo veľkosť série; a termín, do ktorého to potrebujete. Na začiatok stačí 2D výkres.
- Aký veľký kus zvládnete?
- Zverejnené parametre strojov nájdete v tabuľke na tejto stránke a v úplnom rozsahu na stránke schopností: stôl lasera, ohraňovací lis, posuvy vyvrtávačiek, tryskacia a lakovacia kabína. Nosnosť žeriavu, maximálny rozmer a hmotnosť zvarenca a prepravné limity materská spoločnosť nezverejňuje a potvrdzujeme ich pri dopyte, nie odhadom na tejto stránke.
- Čo ak mám len 2D výkres a nie 3D model?
- 2D výkres stačí na ocenenie aj na výrobu. 3D model skracuje otázky a umožňuje lepšie nesting plechu, takže ho pošlite, ak ho máte, ale nič naň nečaká. Ponuku v skutočnosti zdržuje chýbajúca špecifikácia materiálu, trieda zvarov alebo povrchová úprava, nie chýbajúci model.
Čo tu nie je zodpovedané, zodpovieme v ponuke; na tejto stránke nič neodhadujeme.
Začnite tu
Pošlite výkres. Odpovieme cenou a termínom.
STEP, DWG, DXF, PDF alebo ZIP, až päť súborov. Vaše výkresy zostávajú dôverné: ukladajú sa mimo webového servera a čítajú ich len naši inžinieri.
