Rámy strojov a zvarence
Základové rámy, podvozky, zvárané zostavy podľa výkresu.

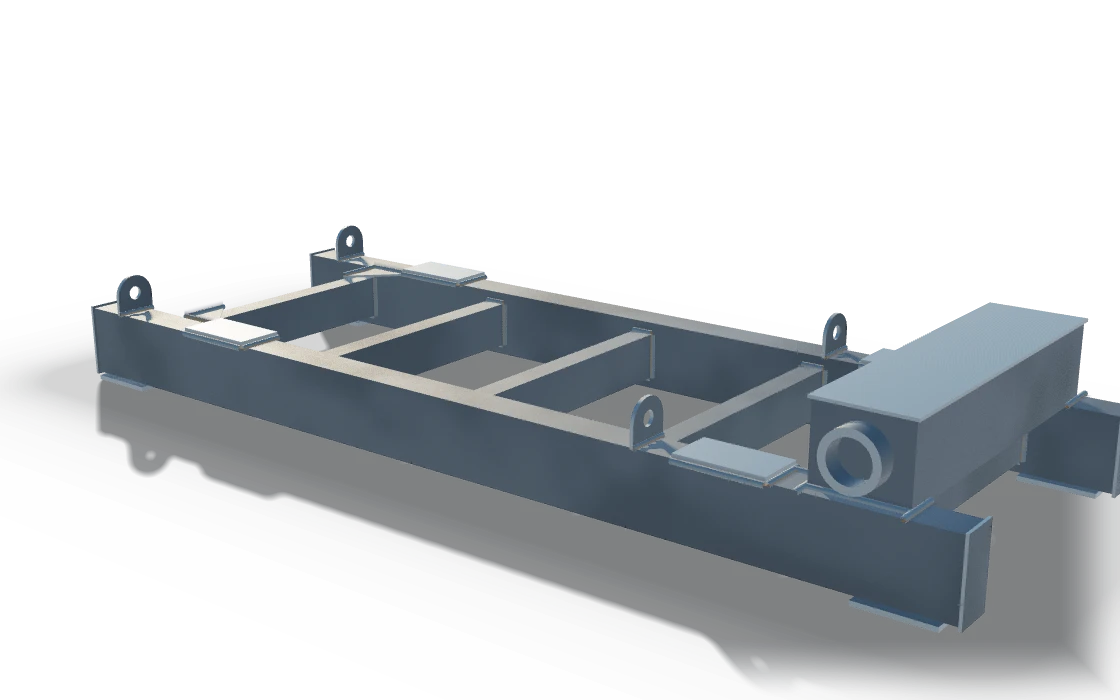

Parametrický model typického kusa. Vaša konštrukcia sa vyrába podľa vášho výkresu, nie podľa tohto tvaru.
Čo to je
Zváraný základ stroja: rám, ktorý nesie pohon, lôžko, drvič, lis alebo triedič. Plech a valcované profily zvarené do tuhého skriňového alebo rebrinového rámu a potom obrobené tak, aby montážne plochy boli rovné a otvory súosové.
Je to typ výrobku, ktorý náš certifikát zvárania uvádza ako prvý: zvárané oceľové konštrukcie stavebných mechanizmov. Rámy mobilných drviacich a triediacich zariadení, podvozky poľnohospodárskych a lesných strojov a lôžka strojov pre OEM tvoria väčšinu toho, čo opúšťa túto loď haly.
Typické kusy

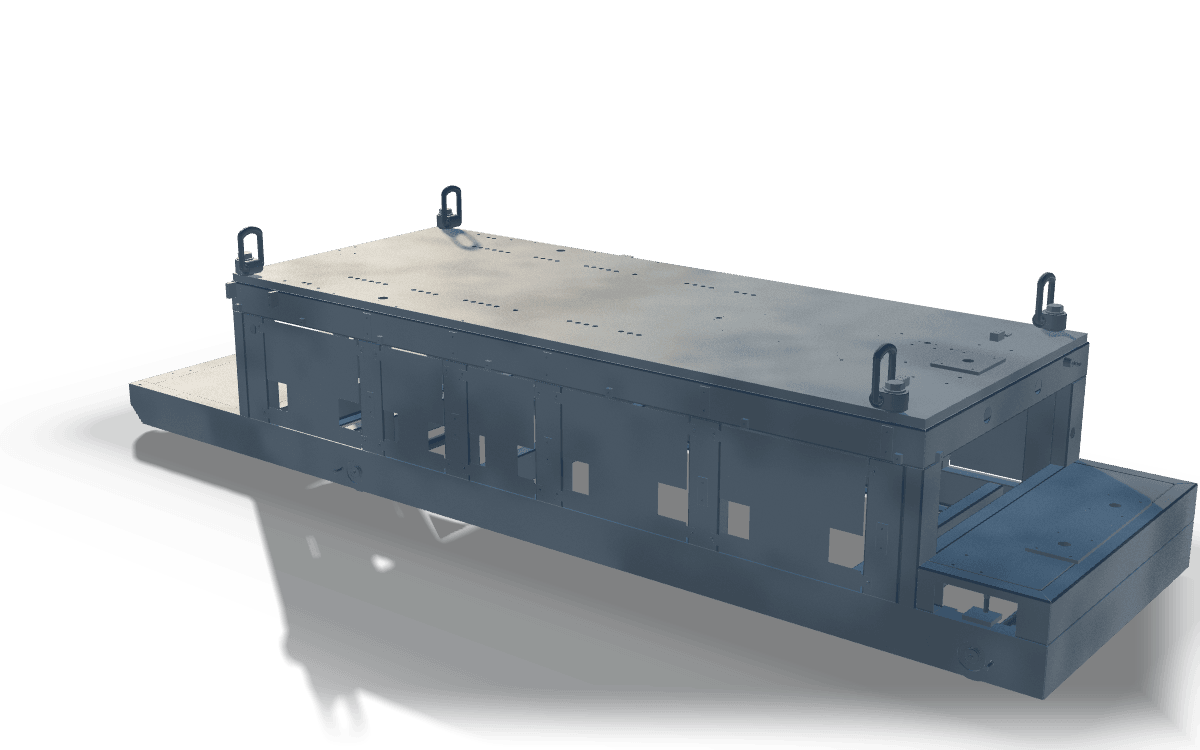

- Základové rámy a lôžka strojov s obrobenými montážnymi plochami

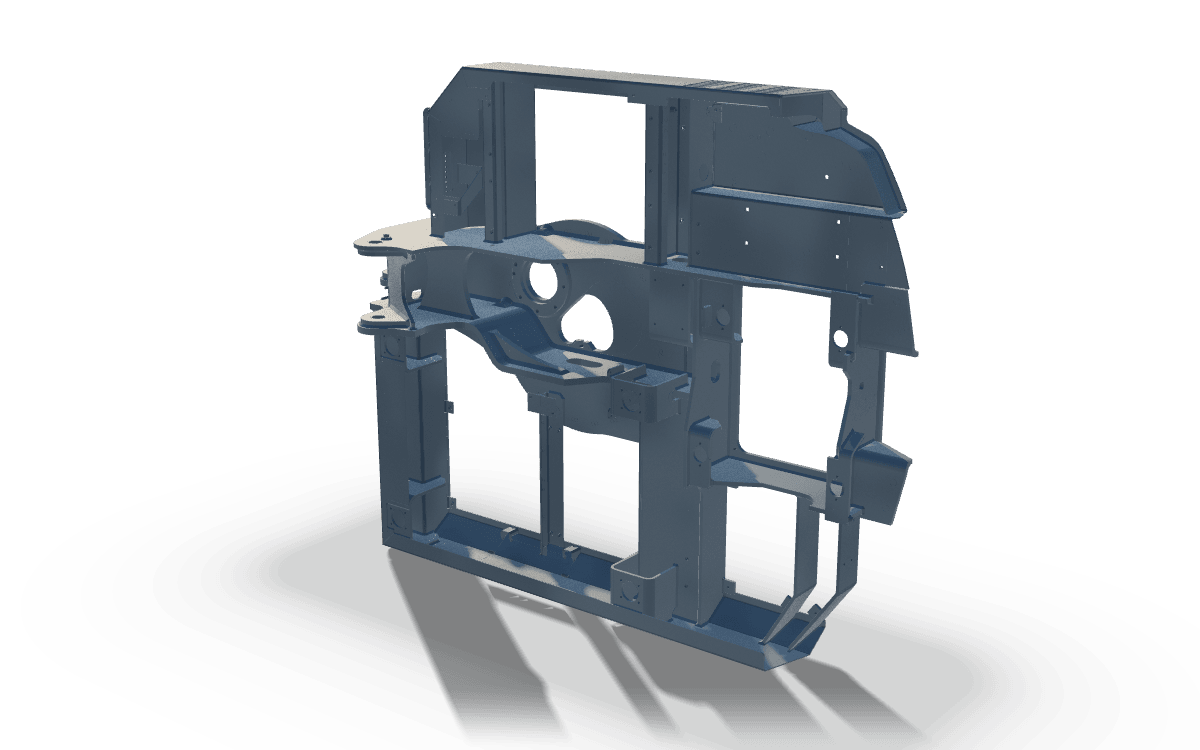

- Podvozky a pomocné rámy mobilných zariadení
- Nosiče prevodoviek a pohonov, ložiskové telesá zvárané z plechu
- Zvárané stĺpy, priečniky a výložníky
- Zvárané zostavy dodávané s namontovanými dielmi
Typické použitie
Tam, kde je kupovaným dielom samotný zváraný rám, nie to, čo sa naň priskrutkuje.

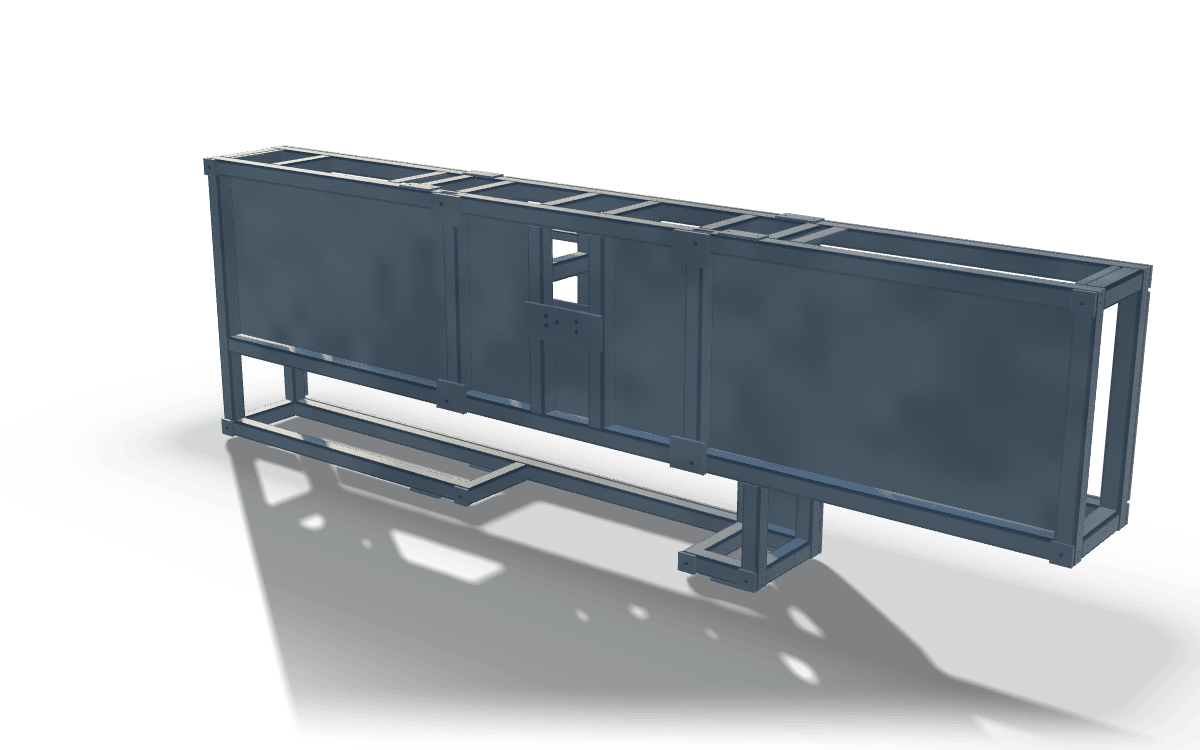

- Základové rámy nesúce pohon, prevodovku a ložiskové teleso na obrobených plochách

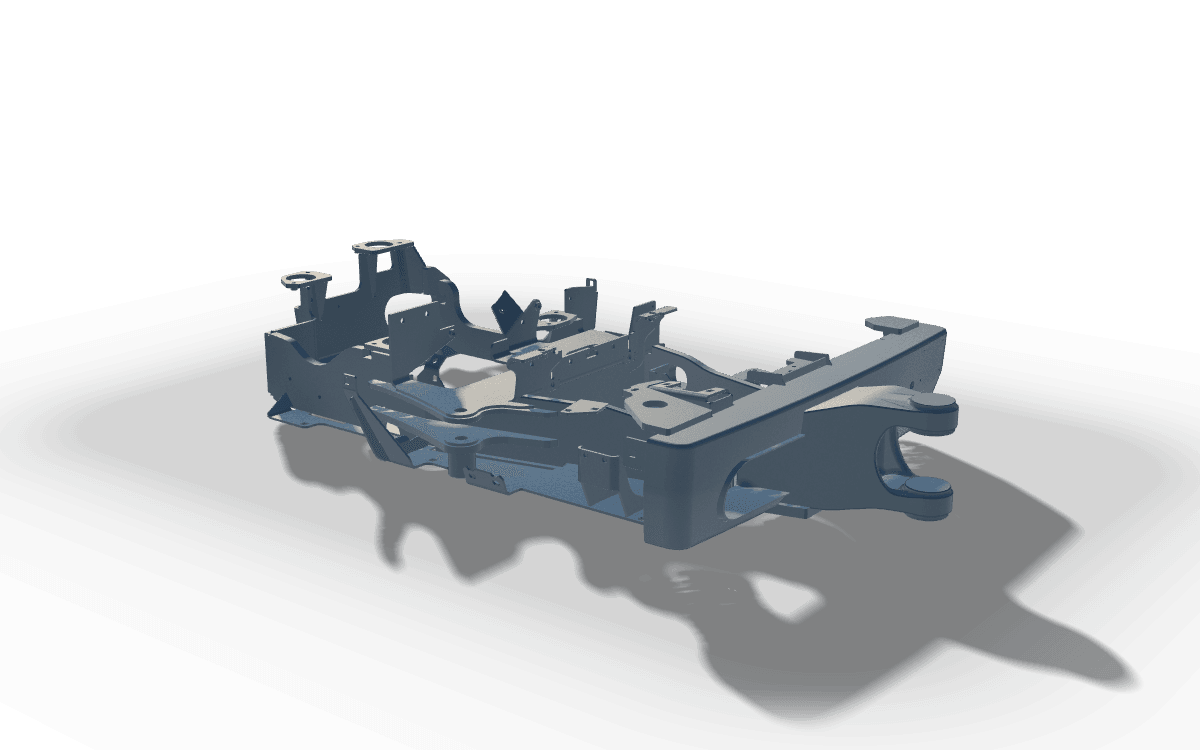

- Podvozky a spodné zvarence mobilných strojov
- Lôžka strojov, ktoré musia po zváraní a obrobení udržať dva hriadele rovnobežné

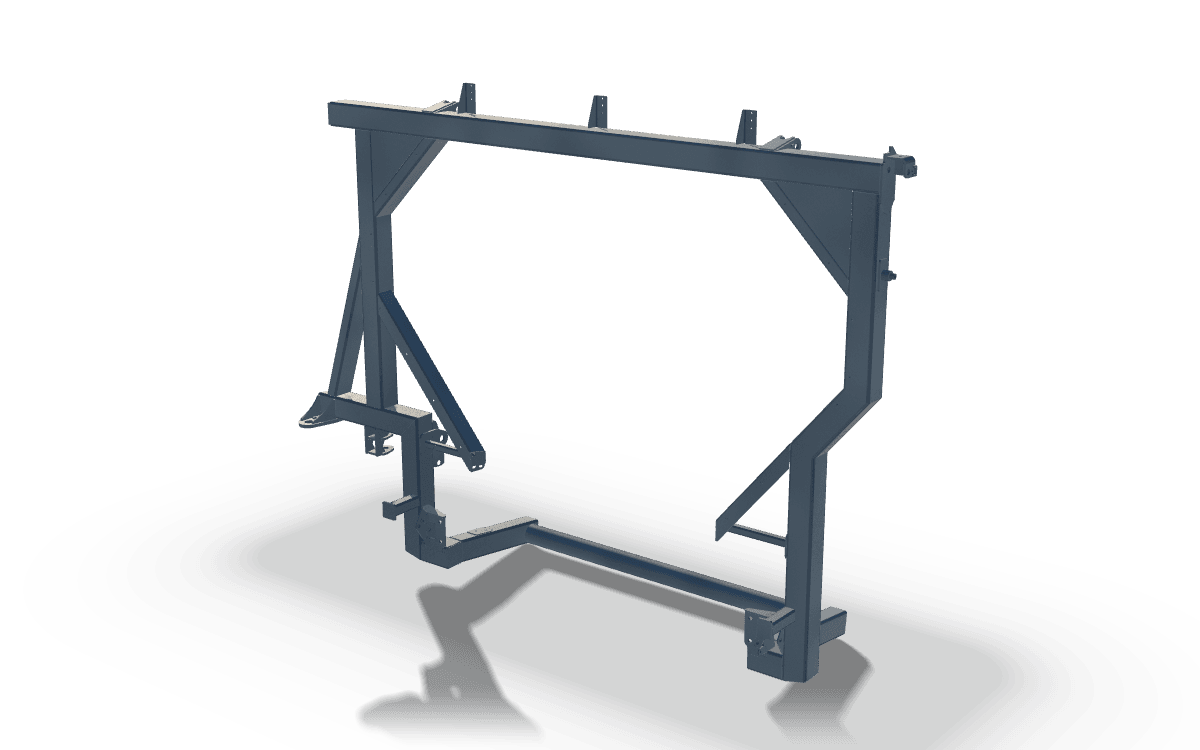

- Rámy otočných portálov a portálové rámy manipulačnej techniky

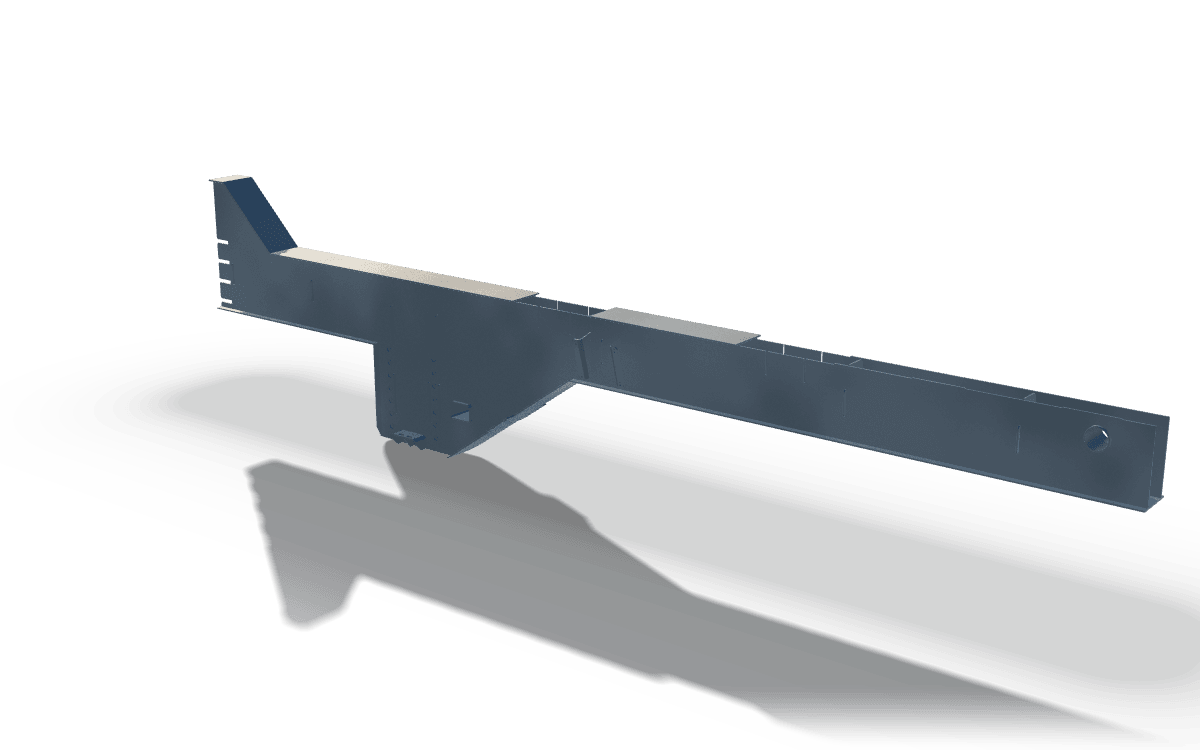

- Skriňové nosníky a zvárané nosníky namáhané ohybom, nie bodovo
- Medzirámy, ktoré nesú nakupovanú zostavu na väčšom stroji
Čo vyrábame
Rámy z plechu a valcovaných profilov, zvárané a následne obrábané, v rozmeroch, ktoré táto hala reálne vyrába.
- Plech delený laserom do 20 mm a tvárnený na lise 400 t, 6 050 mm medzi stojanmi
- Valcované a uzavreté profily a plech zvárané do rebríkových, skriňových a portálových rámov
- Dosadacie plochy, diery a lícované otvory obrobené po zváraní na horizontálnych vyvrtávačkách
- Rámy dlhšie než pojazd obrábacieho stroja obrobené na dve upnutia z jednej základne
- Žíhanie na odstránenie pnutia pred obrábaním, ak to výkres žiada, cez partnera
Odmerané na 18 dieloch tejto skupiny v galérii nižšie: 1.5 až 13.6 m v najdlhšom rozmere, väčšina medzi 2.1 a 5.9 m. Najvyšší má 3.4 m, najširší 2.6 m.
Uvedené rozmery sú odmerané na dieloch v galérii na tejto stránke, nie je to hranica kapacity. Rozmery, ktoré zoberú stroje, sú na stránkach kapacít; čokoľvek nad rámec sa dohodne pri dopyte.
Hmotnosť tu neuvádzame. Vyplýva z hrúbok plechu, ktoré určuje výkres, a z modelu ju neodhadujeme. Pošlite výkres a hmotnosť príde s ponukou.
Čo vieme vyrobiť
Každá hodnota nižšie je zo štítkov našich strojov. Rámy dlhšie ako pojazdy obrábacích strojov sa obrábajú po častiach alebo na horizontálnej vyvrtávačke s pojazdom 8 000 mm v osi X.
| Položka | Stroj | Hodnota |
|---|---|---|
| Stôl lasera | TRUMPF TruLaser 3040 | 2 000 x 4 000 mm |
| Maximálna hrúbka plechu, laser | TRUMPF TruLaser 3040 | 20 mm |
| Konštrukčná oceľ, certifikovaná hrúbka (ISO/TR 15608 skupina 1) | EN ISO 3834-2 scope | up to 40 mm |
| Stupeň kvality zvarov (EN ISO 5817) | EN 1090-2, EN ISO 5817 | level C at EXC2 |
| Dráha robotického zvárania | Dual robotic welding station, Daihen FD-B6L | 14 m |
| Pojazd horizontálnej vyvrtávačky X, Y, Z | TOS Varnsdorf WRD15 | 6 200 x 3 000 x 1 600 mm |
| Otočný stôl a nosnosť | TOS Varnsdorf WRD15 | 1 800 x 2 500 mm, 16 000 kg |
| Lakovacia a sušiaca kabína | Polin AC spray and curing booth | 7 900 x 5 000 x 4 890 mm |
Povrchová úprava
Dodávka po zváraní, alebo otryskané na Sa 2½ a mokro lakované základom a vrchným náterom podľa výkresu. Obrobené plochy sú na prepravu chránené.
- Surová oceľ, po zváraní · Štandardné vyhotovenie
- Mokré lakovanie, základ a vrchný náter
Materiály
S355 tam, kde profil prenáša zaťaženie, S235 tam, kde nie; obe patria do skupiny 1 podľa ISO/TR 15608 a sú v certifikovanom rozsahu zvárania do 40 mm. Oteruvzdorné plechy a nehrdzavejúce vložky zavárame tam, kde ich výkres predpisuje, nehrdzavejúcu oceľ v rozsahu skupiny 8 od 3 do 16 mm.
- Konštrukčné ocele S235 a S355, skupina 1 podľa ISO/TR 15608, zvárané do 40 mm v rozsahu certifikátu
- Austenitická nehrdzavejúca oceľ, skupina 8 podľa ISO/TR 15608, zváraná 3 až 16 mm
- Plech, uzavreté profily, uholníky, U profily a ploché tyče, delené a tvárnené u nás
- Materiálové atesty podľa EN 10204 3.1, ak si ich objednávka vyžiada
- Hliník je mimo certifikovaného rozsahu zvárania a neponúkame ho
Zváranie
Rám je presne ten prípad, pre ktorý boli robotické pracoviská kúpené: dlhé opakované kútové zvary po nosníku a 14 m dráha, vďaka ktorej sa dlhý rám zvarí na jedno upnutie namiesto otáčania a prepínania. Uzávery, krátke zvary a všetko, kam rameno nedosiahne, zvárame ručne podľa tých istých kvalifikovaných postupov.
- MAG 135, ručne aj roboticky; robotické pracoviská jazdia po 14 m dráhe
- Systém kvality zvárania certifikovaný podľa EN ISO 3834-2, certifikát W348721, PQM s.r.o.
- Trieda vyhotovenia EXC2 podľa EN 1090-2, ak výkres nepožaduje vyššiu
- Stupeň kvality zvarov C podľa EN ISO 5817, ktorý EN 1090-2 priraďuje k EXC2
- Postupy podľa EN ISO 15609-1, kvalifikované podľa EN ISO 15614-1, zvárači podľa EN ISO 9606-1
- Koordináciu zvárania vykonáva medzinárodný zváračský inžinier (IWE)
Povrchová úprava
Väčšina rámov odchádza v stave po zváraní alebo tryskaná a lakovaná. Obrobené plochy zakrývame pred tryskaním aj lakovaním a chránime na prepravu: natretá plocha, ktorá sa musí znova obrábať, je práca, ktorú nikto nezaplatil.
- V stave po zváraní, očistené od trosky, ak výkres nežiada viac
- Tryskanie na stupeň Sa 2½ podľa EN ISO 8501-1 v tlakovzdušnej komore, 8 000 x 5 000 x 3 000 mm
- Mokré lakovanie v kabíne Polin, 7 900 x 5 000 x 4 890 mm, vytvrdzovanie pri 75 až 80 °C
- Základný a vrchný náter podľa systému, ktorý predpisuje výkres
- Žiarové zinkovanie na požiadanie, cez partnera; v tejto hale vaňa nie je
- Práškové lakovanie neponúkame
Kontrola a dokumentácia
Rám sa kupuje pre jeho geometriu, takže rozmerová kontrola tu váži viac než kdekoľvek inde na tomto webe. Dosadacie plochy, osi otvorov a uhlopriečky meriame ramenom FARO voči základni z výkresu po obrobení a protokol ide s dielom, ak si to objednávka žiada.
- Vizuálna kontrola každého zvaru podľa EN ISO 17637, hodnotená podľa EN ISO 5817
- Rozmerová kontrola podľa EN ISO 13920; trieda tolerancií sa dohodne na výkrese
- Meranie ramenom FARO Arm Prime 10 tam, kde výkres žiada protokol
- Špecifikácie postupu zvárania a protokoly o ich kvalifikácii spolu s dodávkou
- Kvalifikácie zváračov podľa EN ISO 9606-1
- Ultrazvuková, magnetická prášková a kapilárna skúška na požiadanie
- Protokoly o hrúbke náteru na požiadanie
Čo nedodávame, je vyhlásenie o parametroch podľa EN 1090-1. TANAX TRUCKS a. s. nezverejňuje certifikát riadenia výroby podľa EN 1090-1, takže si ho tento web nenárokuje; EN 1090-2 je norma vyhotovenia, podľa ktorej systém zvárania pracuje.
Čo od vás potrebujeme
Rám sa oceňuje z výkresu, nie z opisu. Čo robí ponuku záväznou namiesto orientačnej:
- Výkres ako PDF a tam, kde ho máte, aj ako STEP, DXF alebo DWG
- Špecifikáciu materiálu, akosť po akosti
- Stupeň kvality zvarov alebo triedu vyhotovenia, ak nie sú na výkrese
- Povrchovú úpravu: po zváraní, tryskané, základovaný náter, lakované podľa systému alebo zinkované
- Množstvo a či ide o kus, sériu alebo opakovaný odvolávkový odber
- Termín, kedy to potrebujete na mieste, a dodaciu adresu
Na ocenenie stačí výkres. Nič z uvedeného nevyžaduje najprv napísať špecifikáciu.
Cesta halou
- 01
CNC laserové rezanie
Plech do 20 mm na stole 2 000 x 4 000 mm, 3 200 W. Rezné plány z DXF zákazníka alebo z našich vlastných rozvinov.
- 02
CNC ohýbanie
Ohraňovací lis 400 t so stolom 6 050 mm a zdvihom 365 mm. Dlhé ohyby na jeden zdvih; kužele a skrine pre násypky a kryty.
- 03
Zváranie
MAG 135, ručne aj robotom. Dvojité robotické pracovisko na 14 m dráhe a druhé robotické pracovisko s dosahom 2 008 mm, v systéme EN ISO 3834-2 so zváračským dozorom IWE.
- 04
Obrábanie
Dve CNC horizontálne vyvrtávačky s pojazdmi do 6 200 x 3 000 x 1 600 mm a otočnými stolmi do 16 000 kg, horizontálna vyvrtávačka s pojazdom 8 000 mm v osi X, CNC sústruh, karusel a odvaľovacia fréza.
- 05
Tryskanie a lakovanie
Tlakovzdušná tryskacia komora 8 000 x 5 000 x 3 000 mm po koľajovej dráhe do lakovacej a sušiacej kabíny 7 900 x 5 000 x 4 890 mm, mokrý náter vytvrdzovaný pri 75 až 80 °C.
- 06
Kontrola
Vizuálna kontrola zvarov pod zváračským dozorom a rozmerové meranie šesťosovým meracím ramenom FARO Arm Prime 10.
Z haly
Z haly

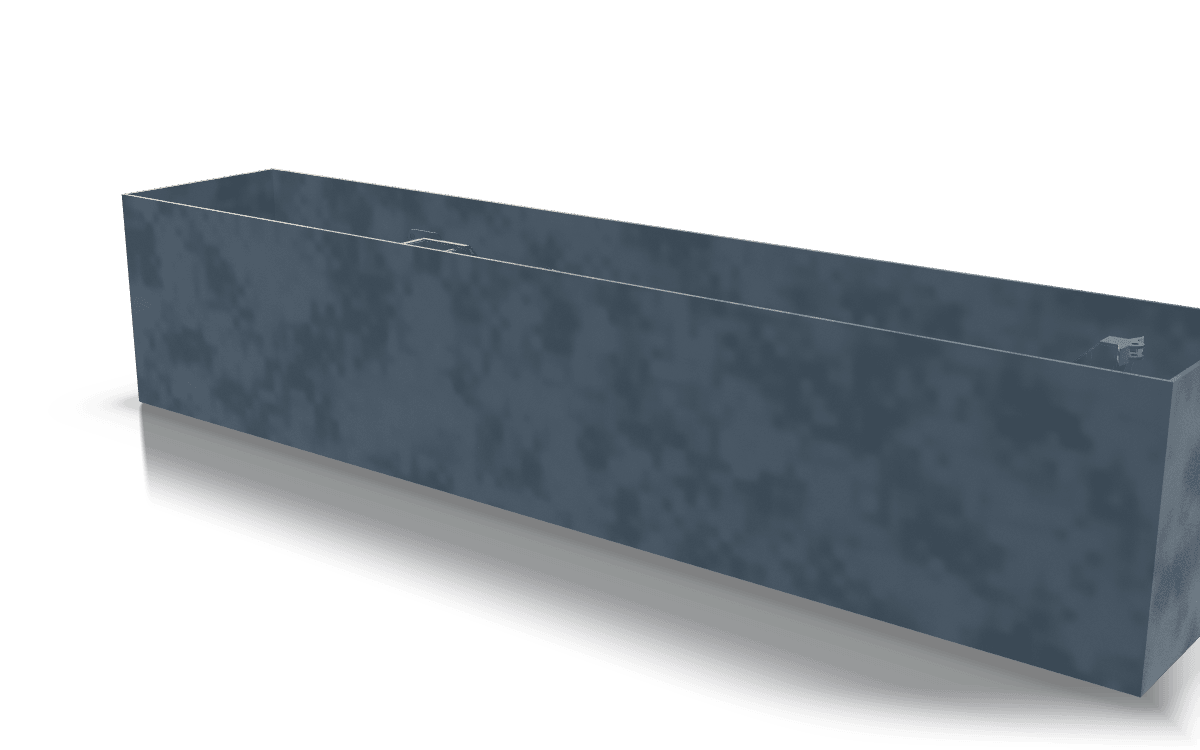

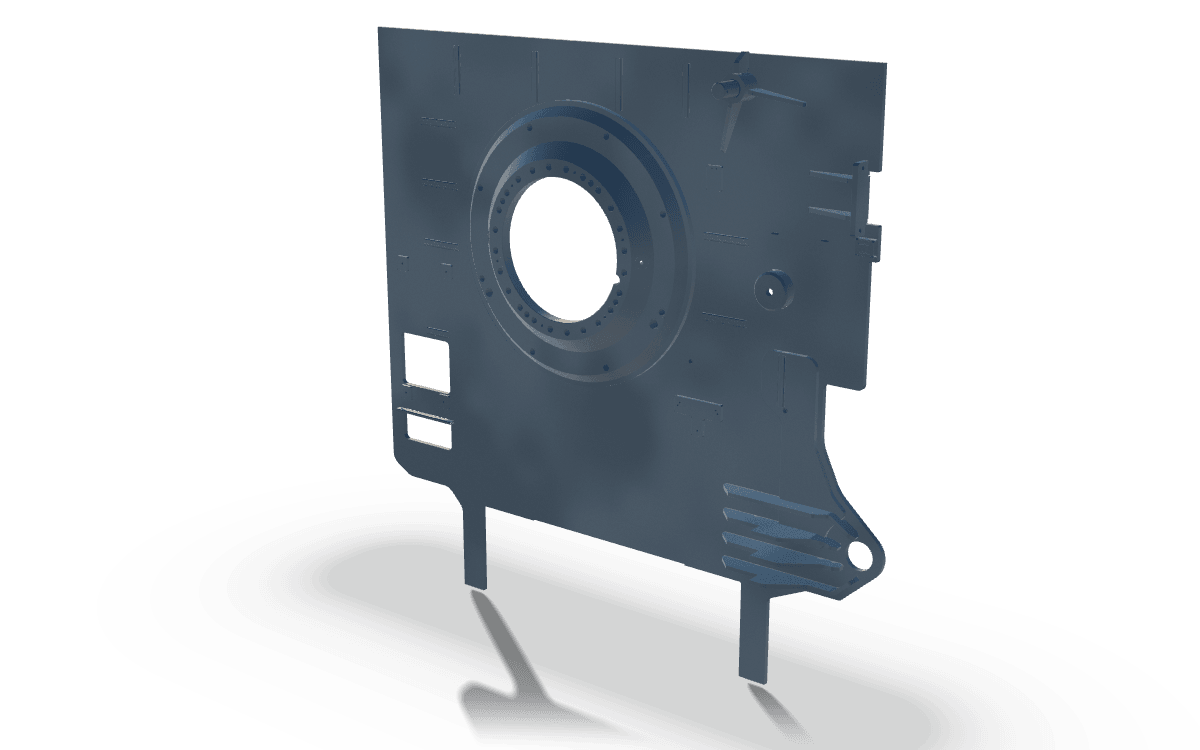

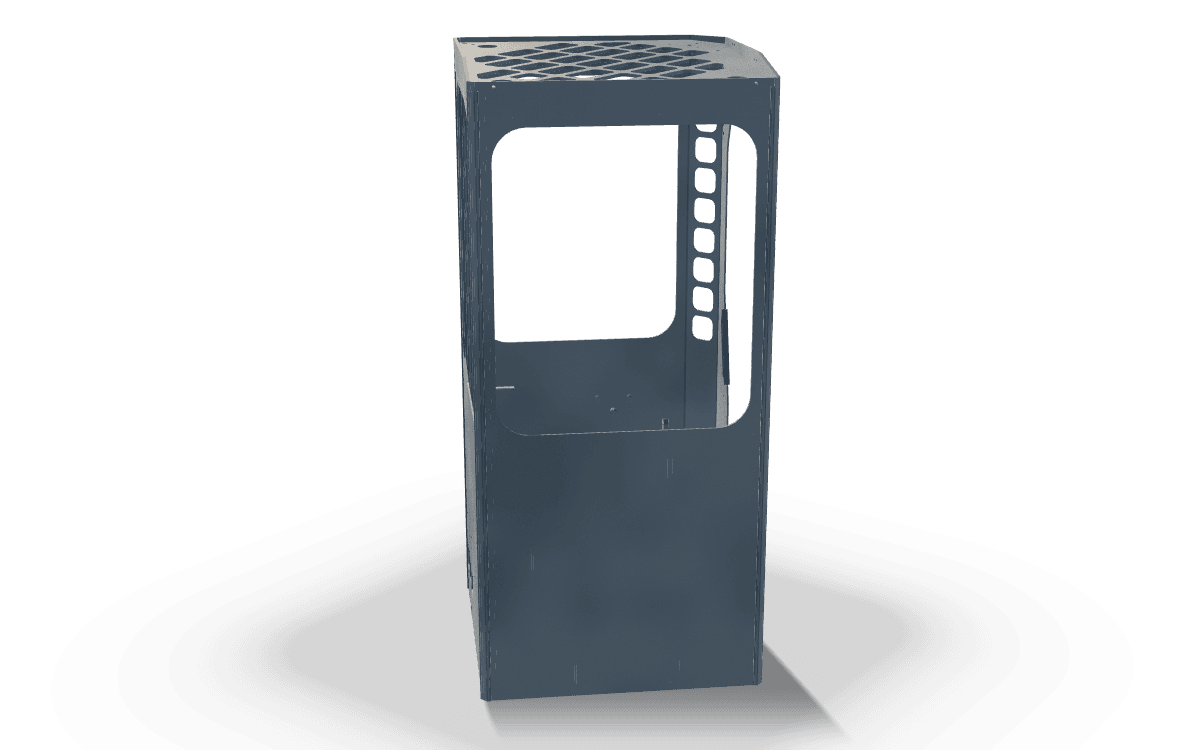

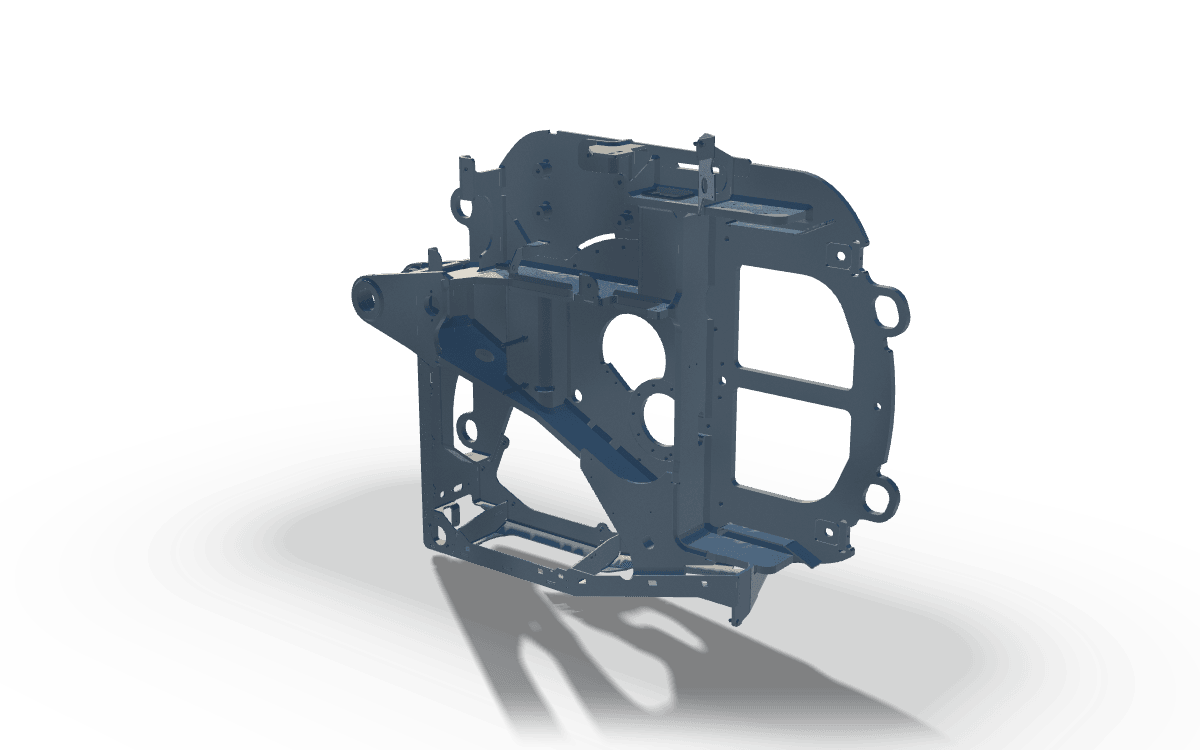

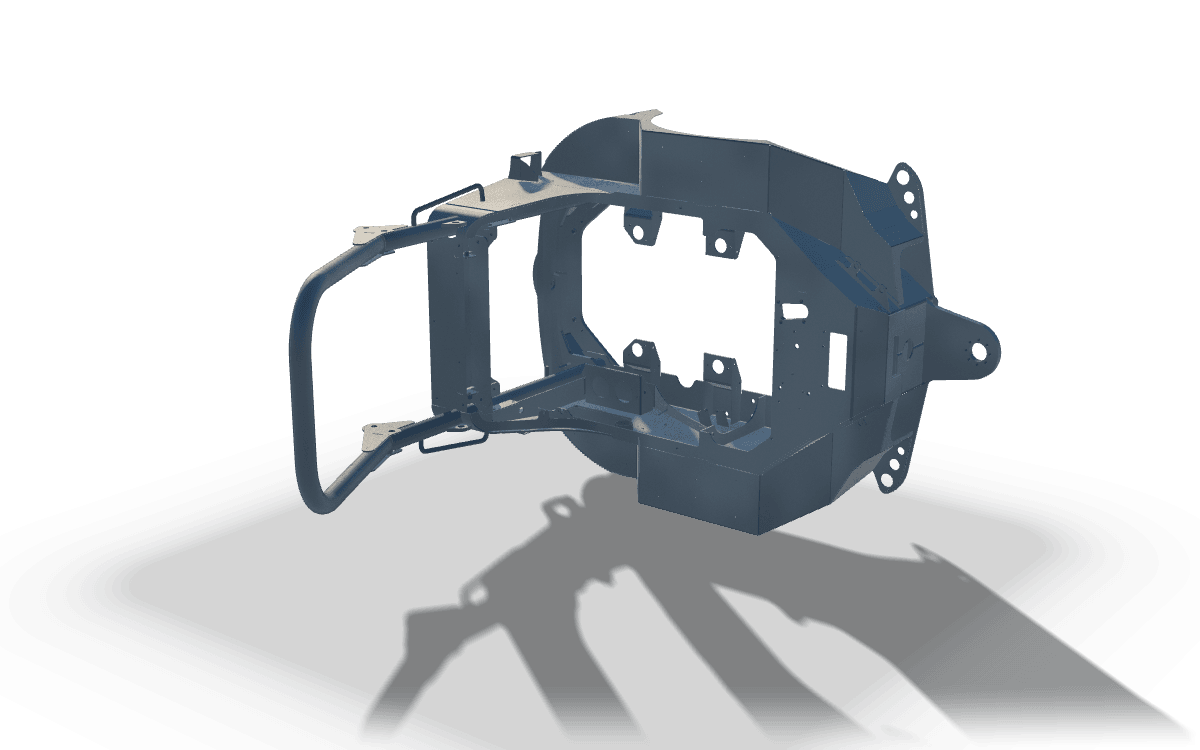

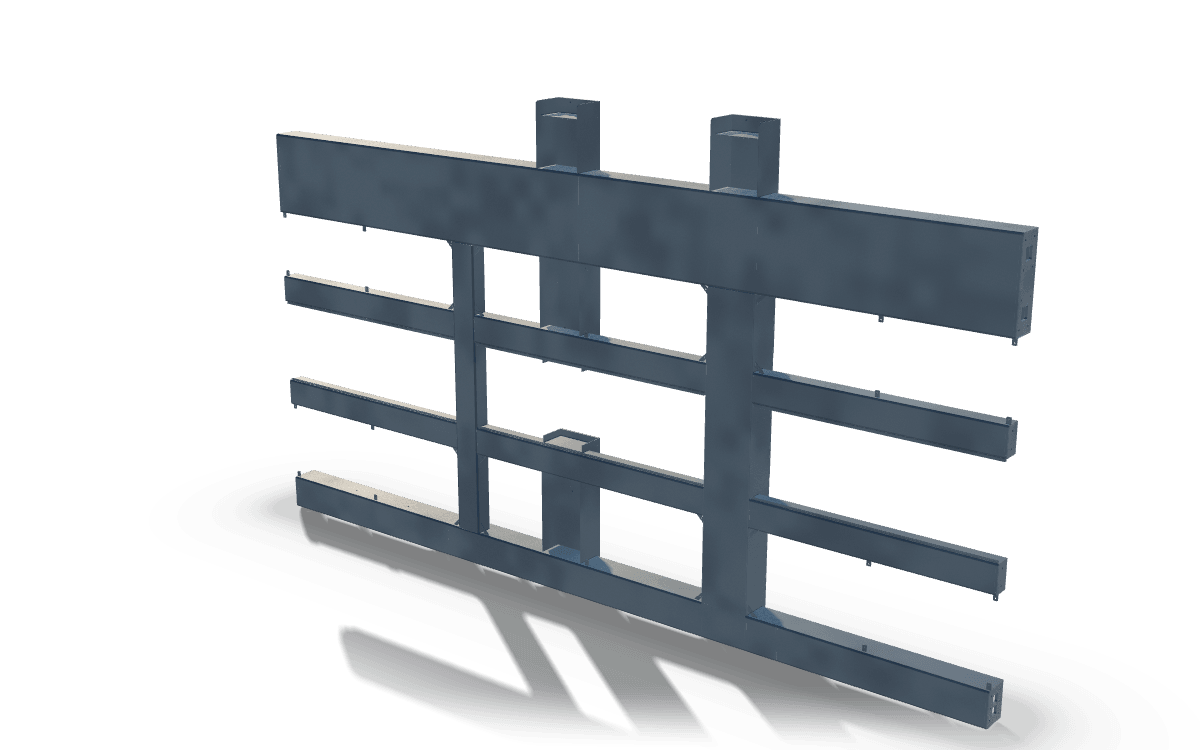

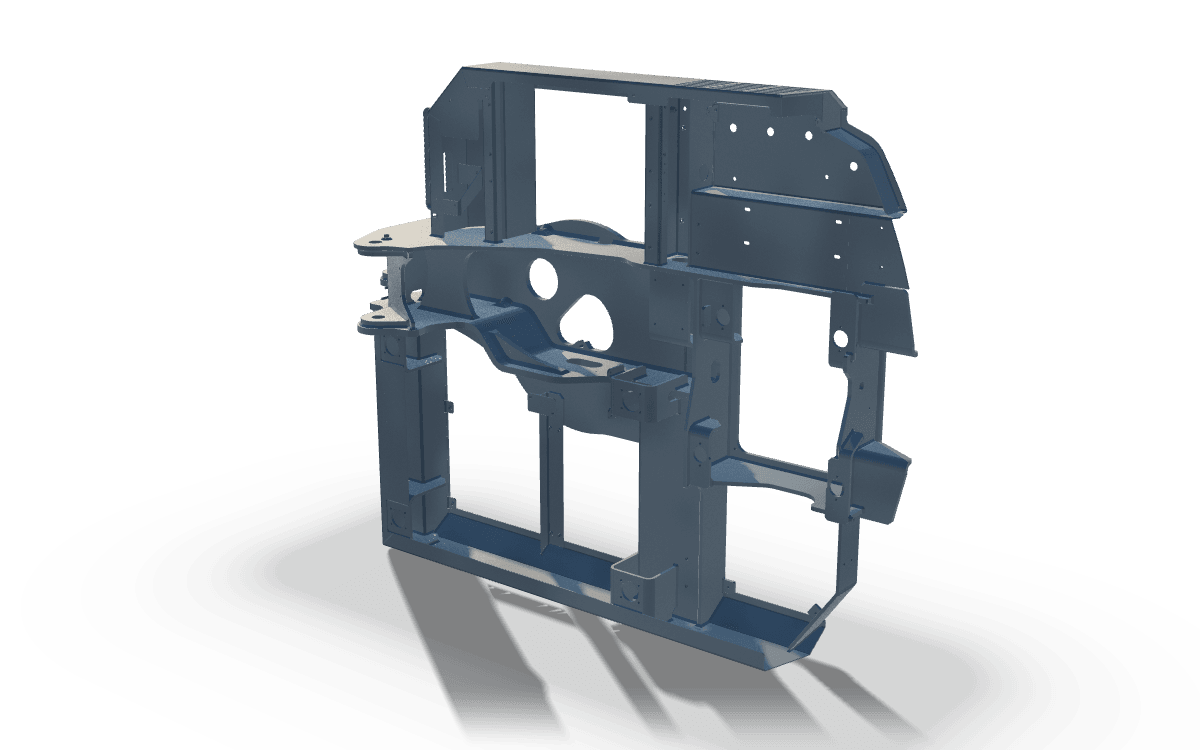

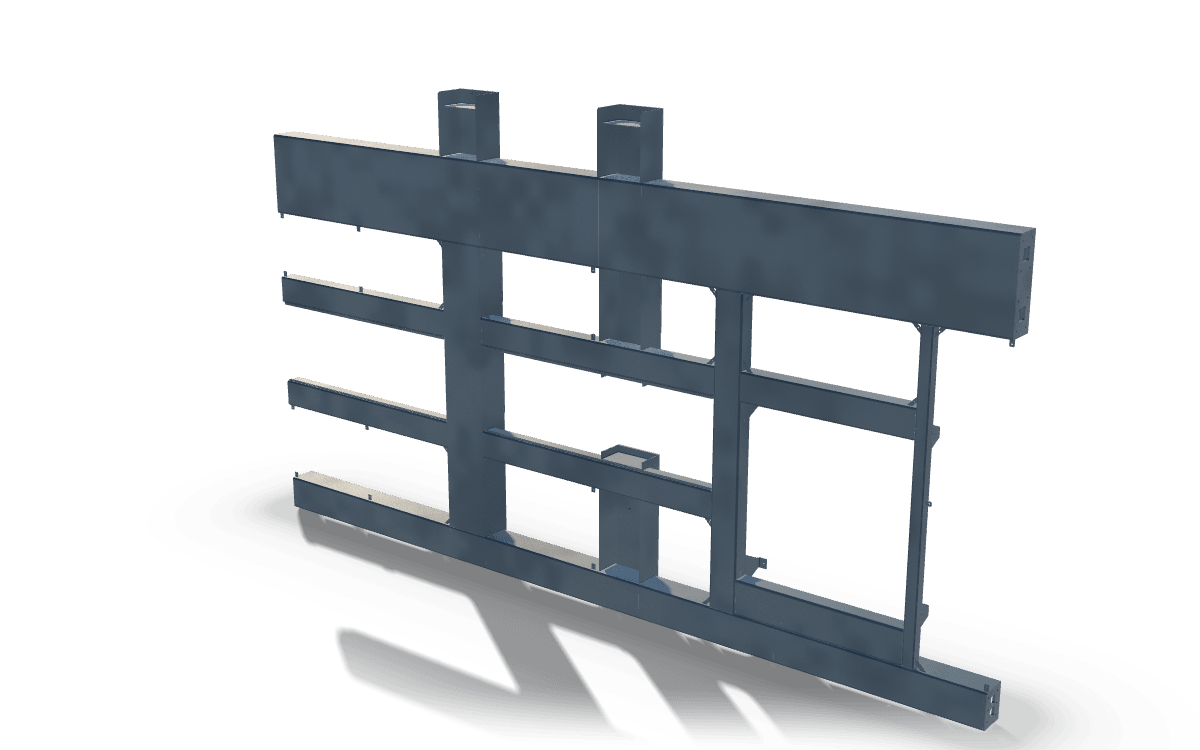

Konštrukcie, ktoré túto halu opustili, zobrazené ako anonymné modely: geometria, ktorú sme zvárali, jej skutočná celková veľkosť a nič, čo by prezradilo, čí výkres to bol.
Počet modelov: 18
Každý model je vykreslený z výrobnej geometrie v surovej oceli, bez náteru, a zobrazený ako statický záber. Názvy zákazníkov, označenia strojov a čísla výkresov nezverejňujeme; kusovníky ani súbory neposkytujeme. Interaktívny model nad touto sekciou je parametrický príklad, nie jeden z týchto.
Kam to patrí
Rámy prechádzajú delením, zváraním a obrábaním v tomto poradí a kupujú ich stavebné stroje, poľnohospodárska technika a strojárski výrobcovia.
Otázky, ktoré dostávame pred prvou objednávkou
- Aké ocele zvárate?
- Certifikovaný rozsah zvárania je skupina 1 podľa ISO/TR 15608, nelegované a jemnozrnné konštrukčné ocele do 40 mm, a skupina 8, austenitické nehrdzavejúce ocele od 3,0 do 16,0 mm. Najčastejšie pracujeme s S235 a S355, obe patria do skupiny 1. Hliník je mimo certifikovaného rozsahu a neponúkame ho.
- V akej kvalite zvárate?
- Trieda vyhotovenia EXC2 podľa EN 1090-2, ktorá priraďuje stupeň kvality zvarov C podľa EN ISO 5817, pod naším certifikovaným systémom kvality zvárania EN ISO 3834-2. Zvárame metódou MAG 135, ručne aj roboticky. Ak výkres žiada stupeň B, uveďte to vo výkrese a naceníme to.
- Viete to nalakovať alebo pozinkovať?
- Mokrý lak na vlastnej linke: tryskacia komora je koľajovo prepojená so striekacou a vytvrdzovacou kabínou, takže diel sa otryská a nalakuje bez opustenia budovy. Práškové lakovanie neponúkame. Zinkovanie na požiadanie.
- Čo od vás potrebujeme na ocenenie?
- Výkres vo formáte STEP, DWG, DXF, PDF alebo ZIP; špecifikáciu materiálu; triedu kvality zvarov, ak nie je štandardná; povrchovú úpravu; počet kusov alebo veľkosť série; a termín, do ktorého to potrebujete. Na začiatok stačí 2D výkres.
- Aký veľký kus zvládnete?
- Zverejnené parametre strojov nájdete v tabuľke na tejto stránke a v úplnom rozsahu na stránke schopností: stôl lasera, ohraňovací lis, posuvy vyvrtávačiek, tryskacia a lakovacia kabína. Nosnosť žeriavu, maximálny rozmer a hmotnosť zvarenca a prepravné limity materská spoločnosť nezverejňuje a potvrdzujeme ich pri dopyte, nie odhadom na tejto stránke.
- Viete po zvarení obrobiť dosadacie plochy?
- Áno a pri tejto skupine je to bežný postup: zvariť, ak to výkres žiada rám vyžíhať, potom obrobiť. Vodorovné vyvrtávačky majú posuvy 6 200 x 3 000 x 1 600 mm na stole 1 800 x 2 500 mm s nosnosťou 16 000 kg, takže rám sa vyvŕta a ofrézuje na jedno upnutie namiesto odovzdania subdodávateľovi.
Čo tu nie je zodpovedané, zodpovieme v ponuke; na tejto stránke nič neodhadujeme.
Začnite tu
Pošlite výkres. Odpovieme cenou a termínom.
STEP, DWG, DXF, PDF alebo ZIP, až päť súborov. Vaše výkresy zostávajú dôverné: ukladajú sa mimo webového servera a čítajú ich len naši inžinieri.
