Ohýbanie dlhých oceľových dielov na jednom ohraňovacom lise: 400 t na dĺžke 6 050 mm

Dĺžka: jeden ohyb do 6 050 mm

Ohraňovací lis DURMA v hale ohýba oceľ do dĺžky 6 050 mm jedným zdvihom. Profil alebo kryt v rámci tejto dĺžky opúšťa lis ako jeden celok, bez zvaru na privarenie a bez švu na obrúsenie. Odmerajte na výkrese najdlhšiu ohybovú hranu, nie celkovú dĺžku dielu. Práve túto hranu musí lis udržať.

Najprv vzniká polotovar. Laser TRUMPF má pracovný stôl s rozmermi 2 000 x 4 000 mm. Polotovar, ktorý sa zmestí na dlhšiu stranu tohto stola, sa vyreže v jednom kuse, vrátane otvorov a výrezov. Ohyb dlhší než stôl lasera si vyžaduje iný spôsob prípravy polotovaru, preto sa pri žiadosti o cenu spýtajte, akou cestou bude polotovar pripravený.

Stroj	Limit	Čo určuje pre Váš diel
Laser TRUMPF, pracovný stôl	2 000 x 4 000 mm	Najväčší plochý polotovar vyrezaný v jednom kuse
Laser TRUMPF, hrúbka	20 mm	Najväčšia hrúbka plechu, ktorý laser reže
Lis DURMA, dĺžka	6 050 mm	Najdlhšia jednotlivá ohybová hrana
Lis DURMA, sila	400 t	Sila rozložená po celej dĺžke ohybu
Lis DURMA, zdvih	365 mm	Priestor na vytvorenie a vybratie profilu
Robotické zváracie pracovisko, dráha	14 m	Najdlhší spojený profil zvarený v jednom nastavení

Sila: čo znamená 400 t pri dlhom ohybe

Lis pôsobí silou až 400 t. Táto sila sa rozkladá po celej dĺžke ohybu, takže dlhý ohyb v hrubom pleche ju spotrebuje rýchlejšie než krátky ohyb. Hrúbka, dĺžka ohybu, šírka otvoru matrice a akosť materiálu zvyšujú silu potrebnú na ohyb.

Materiál S355 potrebuje pri rovnakej hrúbke väčšiu silu než S235. Po zdvihnutí razníka sa aj viac vracia späť, preto ho obsluha ohýba za nakreslený uhol. Rozdiel medzi týmito dvoma akosťami presahuje samotný lis a výber medzi S235 a S355 vysvetľuje, čo znamenajú písmená za ich označením.

Laser reže plech do hrúbky 20 mm. To neznamená, že každý polotovar tejto hrúbky sa dá ohnúť po celej dĺžke lisu. Či sa daná hrúbka dá ohnúť na danej dĺžke, je výpočet vychádzajúci z Vášho výkresu. Nie je to jedno číslo z katalógového listu.

Zdvih: 365 mm a hĺbka profilu

Horný trám sa pohybuje o 365 mm. Táto dráha určuje priestor medzi razníkom a matricou, a teda aj tvar profilu, ktorý možno vytvoriť a vybrať von.

Plytký kryt s krátkymi lemami sa uvoľní ľahko. Ako prvý sa preto overuje úzky profil s vysokými spätnými lemami. Po poslednom ohybe musí diel zísť z razníka bez toho, aby oň narazil. Ak je profil príliš tesný, mení sa poradie ohybov, alebo sa diel rozdelí na dve ohnuté časti spojené zvarom.

Výšky lemov a vnútornú šírku uveďte ako kóty, nielen ako náčrt. Poradie ohybov sa potom dá naplánovať ešte pred rezaním ocele.

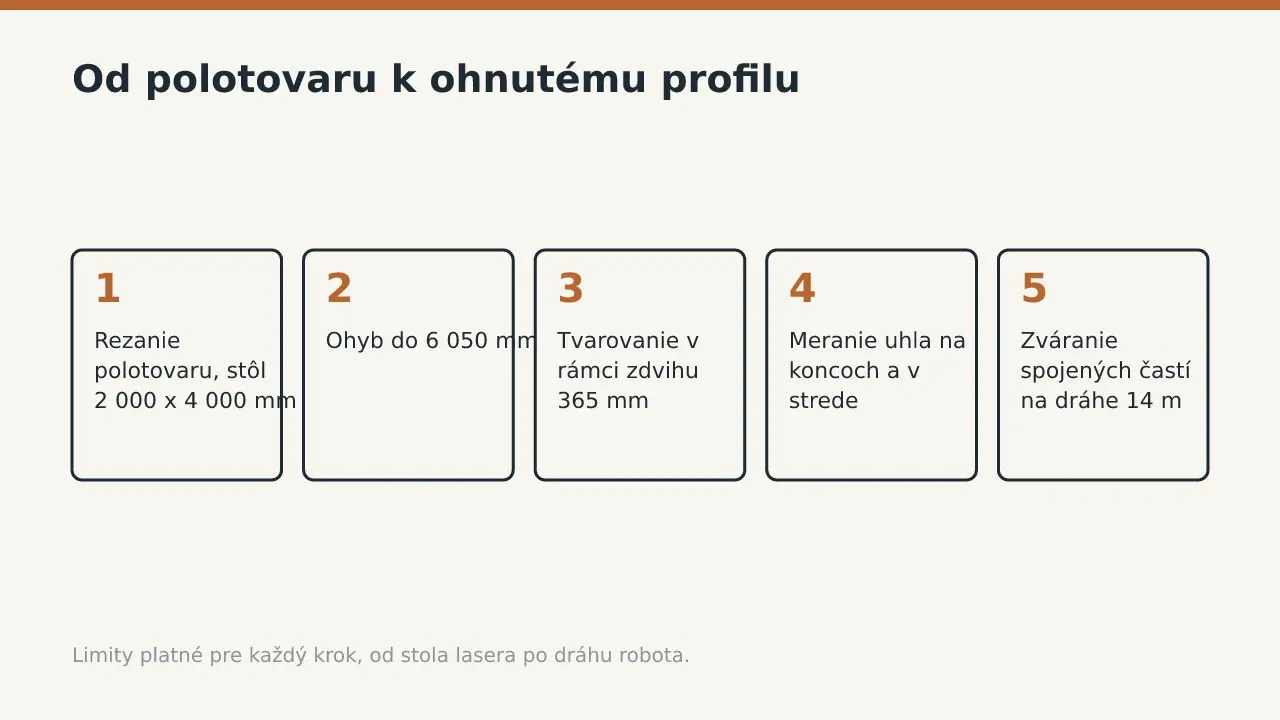

Ako sa dlhý profil ohýba na lise

Dlhý profil prechádza vždy rovnakými rukami v rovnakom poradí.

1. Vyrežte polotovar na laseri TRUMPF, v rámci jeho stola 2 000 x 4 000 mm. Otvory pri ohybovej hrane sa vyrezávajú už teraz, preto musia byť dostatočne ďaleko od ohybu, aby si zachovali tvar.
2. Vložte polotovar k dorazu. Obsluha ho pred prvým zdvihom vyrovná po celej dĺžke. Šikmo uložený polotovar dá lem, ktorý sa od jedného konca k druhému zužuje.
3. Ohnite prvý lem. Razník vtláča polotovar do matrice v rámci zdvihu trámu 365 mm.
4. Odmerajte uhol na oboch koncoch a v strede. Dlhý trám sa pod záťažou prehýba, takže stred môže byť otvorenejší, hoci konce sú správne. Obsluha pred ďalším ohybom upraví nastavenie.
5. Otočte diel a ohnite druhý lem. Pri úzkom profile obsluha sleduje, či prvý lem neprekáža razníku.
6. Skontrolujte šírky lemov a priamosť po celej dĺžke oproti výkresu. Až potom ide profil na zváranie alebo k meraciemu ramenu.

Laserové rezanie a ohýbanie na lise uvádza oba stroje s ich pracovnými limitmi na jednom mieste. Po tvarovaní zaznamená meracie rameno diel oproti výkresu a kontrola ohýbaných a zváraných dielov opisuje, čo táto kontrola zaznamenáva.

Diely dlhšie než lis

Diel dlhší než 6 050 mm sa ohýba po častiach a spája zváraním. Umiestnenie zvarov určte na výkrese ešte pred rezaním ocele.

Konštrukcie dopravníkov v galérii majú dĺžku 1,5 až 14,6 m. Dlhý bočný profil dopravníka preto môže presiahnuť jeden ohyb. Duálne robotické zváracie pracovisko má dráhu 14 m. Profil zložený z ohnutých častí do 14 m leží na dráhe v jednom nastavení, takže každý zvar sa zvára podľa rovnakého programu. Umiestnenie zvarov je konštrukčné rozhodnutie a robotické zváranie dlhých oceľových dielov ukazuje pracovisko, ktoré ich vykonáva.

Teplo z týchto zvarov vyťahuje tenký profil z priamosti. Polohu zvarov a poradie zvárania, ktoré ho udržia rovný, opisuje riadenie deformácií pri zváranom ráme.

Čo priložiť k výkresu

Dlhý ohýbaný diel sa oceňuje podľa výkresu, preto výkres nesie údaje o ohybe. Uveďte akosť materiálu, hrúbku, vnútorný polomer ohybu, výšky lemov a toleranciu uhla a priamosti.

Výkres, ktorý tieto údaje neuvádza, sa oceňuje na základe predpokladov a čo musí výkres obsahovať pre ocenenie uvádza ďalšie položky, ktoré doplniť. Cestu dielu po lise, cez zváranie, tryskanie a lakovanie, opisuje postup od výkresu po dodaný zvarenec.

Na výkrese označte najdlhšiu ohybovú hranu a porovnajte ju s hodnotou 6 050 mm. Ak je dlhšia, vyznačte, kde môže byť zvar. Potom pošlite výkres spolu s akosťou materiálu a množstvom.

Časté otázky

Akú dlhú časť dokáže lis ohnúť v jednom kuse?

Do 6 050 mm pozdĺž ohybovej hrany. Dlhší diel sa ohýba po častiach a spája zváraním.

Akú hrúbku možno ohnúť po celej dĺžke?

Závisí to od akosti materiálu, šírky otvoru matrice a dĺžky ohybu, ktoré si delia silu 400 t. Vypočíta sa to z Vášho výkresu, nie z jedného čísla.

Dá sa vytvoriť úzky profil s vysokými lemami?

Trám sa pohybuje o 365 mm, čo obmedzuje výšku lemov úzkeho profilu, kým sa ešte diel zmestí okolo razníka. Pošlite rozmery profilu a poradie ohybov sa overí pred ocenením.

Aký veľký polotovar dokáže laser vyrezať?

Pracovný stôl lasera má rozmery 2 000 x 4 000 mm a reže plech do hrúbky 20 mm.

Pošlite svoj výkres cez stránku žiadosť o ocenenie ohýbaného dielu a najdlhší ohyb sa pred stanovením ceny overí voči možnostiam lisu.
