Hrúbka plechu pri laserovom rezaní: 20 mm, 40 mm alebo 3 až 16 mm podľa akosti
TruLaser 3040 reže plech do 20 mm na stole 2 000 x 4 000 mm. Nad túto hrúbku určujú cestu rezania akosť a hrúbka a vonkajší limit stanovuje rozsah zvárania.
Laser TruLaser 3040 reže oceľový plech do hrúbky 20 mm na stole s rozmermi 2 000 x 4 000 mm. Každý diel na Vašom výkrese, ktorý spĺňa oba limity, sa vyreže z rozmiestnenia bez samostatného nastavenia. Plech nad niektorým z limitov ide pred zváraním inou cestou. O tejto ceste rozhodnú akosť a hrúbka z kusovníka pri ponuke, ešte pred dodaním ocele.
Ktoré diely idú na laser
Na laser ide plech do hrúbky 20 mm, ktorý sa zmestí na stôl 2 000 x 4 000 mm. Tu zvyčajne začínajú výstuhy, konzoly, príruby a základové dosky. Každé rozmiestnenie sa vyreže jedným programom, takže diely rovnakej akosti a hrúbky zdieľajú tabuľu aj cenovú položku. Dĺžka stola 4 000 mm určuje najdlhší diel, ktorý laser vyreže naraz. Pás nakreslený dlhšie sa vyreže na kusy a spojí zvarom. Tento spoj umiestnite tam, kde to konštrukcia dovoľuje, a vyznačte ho na výkrese. Cestu tabule cez rozmiestnenie dielov podrobnejšie popisuje článok o laserovom rezaní oceľového plechu do 20 mm.
Čo sa deje s konštrukčným plechom medzi 20 mm a 40 mm
Konštrukčný plech od 20 mm do 40 mm opúšťa laser a reže sa inou metódou. Na zváranie sa však vracia do rovnakej haly, pretože rozsah EN ISO 3834-2 pokrýva skupinu 1 podľa ISO/TR 15608 do 40 mm. Ocele S235 aj S355 patria do skupiny 1. Základová doska hrubá 40 mm pod strojným rámom sa preto zvára u nás, hoci sa jej laser nikdy nedotkne. Pre Vás sa mení ponuka. Hrubý diel má vlastnú operáciu rezania a vlastnú cenovú položku. Nad 40 mm leží oceľ skupiny 1 mimo rozsahu zvárania. Takýto výkres sa vráti s otázkou ešte pred cenou. Ak akosť zatiaľ nie je určená, výber medzi S235 a S355 vysvetľuje, čo menia písmená za číslom.
Kde končí nerez
Pri austenitickej nerezi určuje limit skôr rozsah zvárania než laser. Skupina 8 podľa ISO/TR 15608 sa zvára v rozsahu 3 až 16 mm a tento rozsah končí pod limitom lasera 20 mm. Nerezová príruba nakreslená hrubšie ako 16 mm je mimo rozsahu. To isté platí pre nerezový plech tenší ako 3 mm. Ak nerezové diely ponecháte v rozsahu 3 až 16 mm, výkres si nevyžiada otázku k hrúbke.

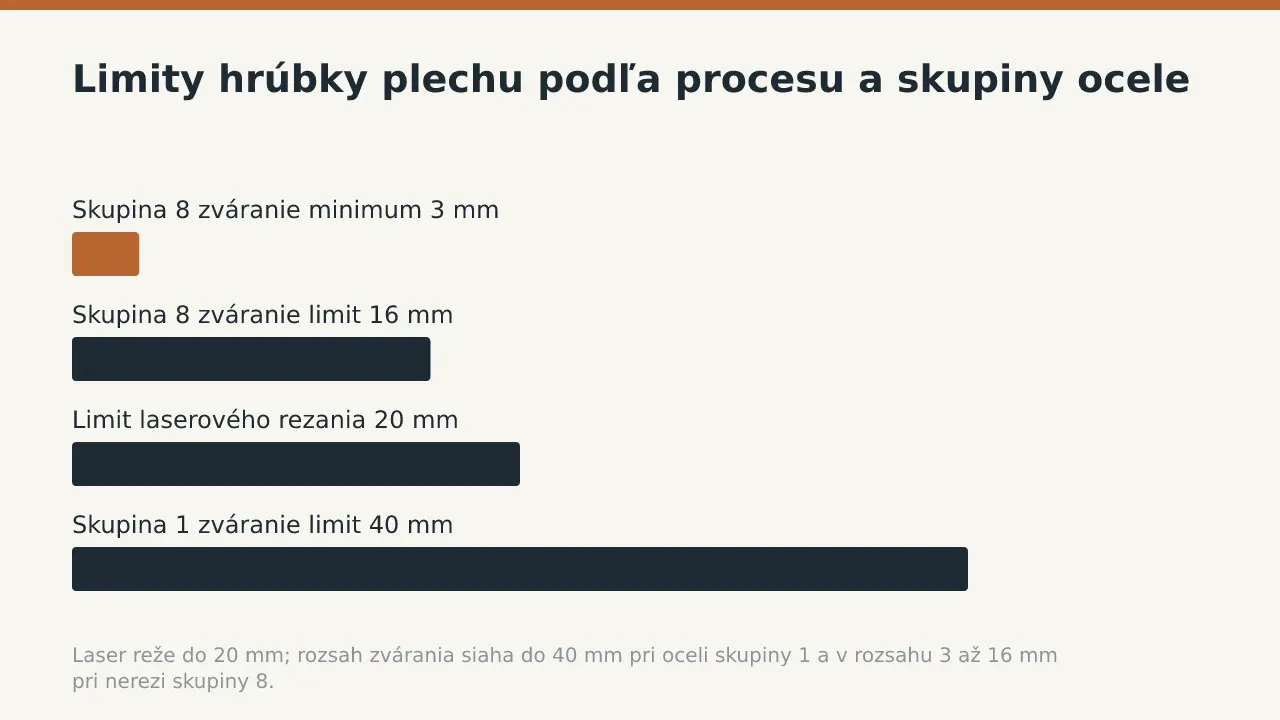

Tabuľka porovnáva limity vedľa seba.
| Materiál | Skupina ISO/TR 15608 | Zváraná hrúbka | Voči limitu lasera 20 mm |
|---|---|---|---|
| S235, S355 | skupina 1 | do 40 mm | plech nad 20 mm sa reže inou metódou |
| Austenitická nerez | skupina 8 | 3 až 16 mm | rozsah zvárania končí skôr |
Ako putuje plech od rezacieho stola po lakovaciu kabínu
Keď je cesta rezania určená, každý plech prechádza halou v rovnakom poradí. Od hrúbky závisí len prvá stanica.
- Plech do 20 mm sa reže na TruLaser 3040 s rozmiestnením na stole 2 000 x 4 000 mm, aby tenké diely jednej akosti zdieľali tabuľu.
- Plech skupiny 1 nad 20 mm a do 40 mm sa reže samostatnou metódou uvedenou v ponuke.
- Diely sa ohýbajú na ohraňovacom lise DURMA, ktorý tlačí silou 400 t po dĺžke 6 050 mm, takže dlhá hrana nepotrebuje spoj.
- Rezané a ohnuté diely sa uložia do prípravku a prichytia, keď montér zarovná rám do pravého uhla.
- Spoje sa zvárajú na robotickej stanici s dráhou 14 m, takže dlhý rám sa zvára bez premiestňovania.
- Zvarenec sa otryskáva v komore 8 000 x 5 000 x 3 000 mm, ktorá pred lakovaním očistí rezné hrany a švy.
- Rám sa lakuje a náter sa vytvrdzuje pri 75 až 80 °C v kabíne Polin AC, takže je tvrdý skôr, než ho zdvihne žeriav.
Spoje, ku ktorým robot nedosiahne, zvára zvárač. Dlhé ohýbané diely majú vlastné limity, popísané v článku o ohýbaní dlhých oceľových dielov na ohraňovacom lise.
Čo uviesť na výkrese
Pri každom dieli v kusovníku uveďte akosť a hrúbku. Tieto údaje rozhodnú o ceste rezania skôr, než niekto ocení zákazku. Prázdna hrúbka alebo akosť zadaná len ako oceľ vráti výkres s otázkou. Pri plechu nad 20 mm vyznačte prípravu zvaru, pretože hrubý spoj vyžaduje pred zváraním upravené hrany. Ak sa hrubá základová doska stretáva s tenkými výstuhami, naplánujte poradie zvárania s ohľadom na kontrolu deformácií zváraných rámov. Zoznam v článku čo musí obsahovať výkres pre ponuku pokrýva zvyšok popisového poľa. Stroje nájdete na stránke kapacity rezania a tvárnenia a rozsah zvárania na stránke rozsah zvárania podľa skupiny ocele.
Pošlite výkres s vyplnenou akosťou a hrúbkou každého dielu. Ponuka, ktorá príde späť, uvádza cestu rezania pre každý plech, takže ešte pred objednávkou uvidíte, kde padá 20 mm a 40 mm.
Časté otázky
Aký je najhrubší plech, ktorý režete na laseri?
TruLaser 3040 reže plech do hrúbky 20 mm na stole 2 000 x 4 000 mm. Hrubší plech sa pred zváraním reže inou metódou.
Zvárate aj plech S355 hrubší ako 20 mm?
Áno. Rozsah EN ISO 3834-2 pokrýva skupinu 1 podľa ISO/TR 15608, do ktorej patria S235 aj S355, až do 40 mm.
Akú hrúbku nerezu zvárate?
Austenitická nerez, skupina 8 podľa ISO/TR 15608, sa zvára v rozsahu 3 až 16 mm. Nerezový diel mimo tohto rozsahu prejednáme s Vami ešte pred objednávkou.
Aký je najväčší diel, ktorý laser vyreže naraz?
Diel sa musí zmestiť na stôl 2 000 x 4 000 mm. Dlhší diel sa vyreže na kusy a spojí zvarom.
Výkres a kusovník pošlite cez stránku s ponukou a v odpovedi nájdete cestu rezania pre každý plech.
