Veľkosť zváraného dielca: čo ukazuje rozpätie 1,0 až 18,9 m v galérii

Publikované modely plošín majú rozpätie od 1,0 do 18,9 m. Čo rozpätie veľkosti každej skupiny konštrukcií hovorí o manipulácii v hale a prečo limit určujú stroje, nie galéria.

Publikované modely plošín v galérii Tanax Structures majú rozmery od 1,0 do 18,9 m. Konštrukcie dopravníkov majú rozpätie od 1,5 do 14,6 m. Nádrže, zásobníky a silá majú rozpätie od 1,4 do 12,2 m. Každé rozpätie zaznamenáva publikované dielce, u nás vyrobené alebo nacenené. Ukazuje, ako sa dielce takejto veľkosti pohybujú halou. Neurčuje najväčší dielec, aký hala dokáže spracovať.

Kde sa váš dielec nachádza v meraných rozpätiach

Nájdite v tabuľke svoju skupinu konštrukcií a porovnajte jej rozpätie so svojím výkresom. Dielec v rámci rozpätia má u nás precedens, dielec mimo neho si vyžaduje overenie, nie zamietnutie.

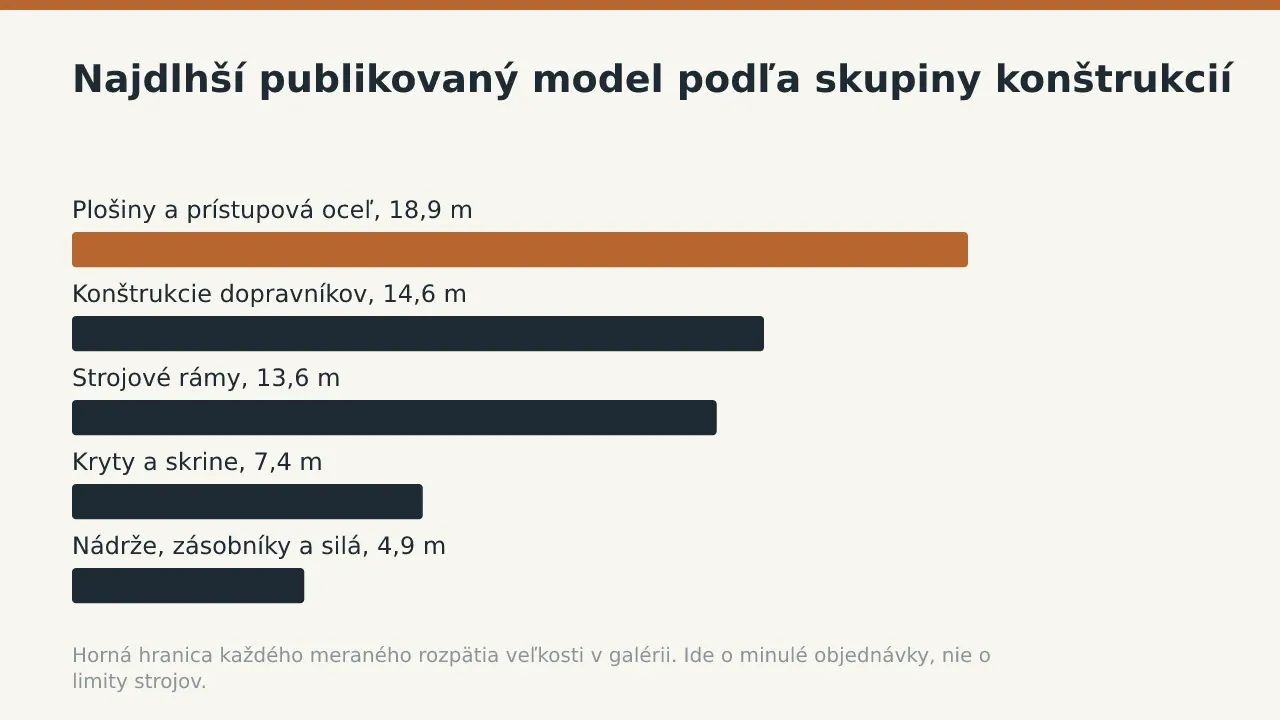

Skupina konštrukcií Publikované rozpätie veľkosti
Strojové rámy 1,5 až 13,6 m
Konštrukcie dopravníkov 1,5 až 14,6 m
Plošiny a prístupová oceľ 1,0 až 18,9 m
Nádrže, zásobníky a silá 1,4 až 12,2 m
Kryty a skrine 1,0 až 12,2 m
Výroba podľa výkresu 1,2 až 13,6 m

Rozpätie plošín a prístupovej ocele je od 1,0 do 18,9 m. Krátka nástupná plošina aj dlhá lávka majú svoj precedens, takže metóda je známa skôr než cena. Kryty a skrine majú rozpätie od 1,0 do 12,2 m. Kryt, ktorý sa zmestí do lakovacej kabíny s rozmermi 7 900 x 5 000 x 4 890 mm, sa lakuje naraz, dlhší kryt sa lakuje po sekciách. Nádrž vyššia než kabína s výškou 4 890 mm sa nedá lakovať nastojato. Jej závesné oká preto patria tam, kde môže ležať na boku. Najdlhší publikovaný strojový rám má 13,6 m a najdlhší dielec vyrábaný podľa výkresu 13,6 m. Pri takýchto dĺžkach rozhodujú skôr obrobené plochy rámu než jeho celková veľkosť.

Ako sa dlhý dielec pohybuje halou

Dlhý dielec sa medzi stanicami presúva žeriavom a každá stanica má zmeraný priestor. Dielec, ktorý sa doň zmestí, prechádza vcelku, dielec, ktorý sa nezmestí, sa vyrába po sekciách. Žeriavnik ho zdvihne. Zámočník ho vyrovná v prípravku. Zvárač ho zvarí a kontrolór ho zmeria skôr, než sa obrobí čo i len jedna plocha.

Cesta dlhého rámu od plechu po lakovanie

  1. Plechy sa strihajú na laseri TRUMPF. Jeho stôl s rozmermi 2 000 x 4 000 mm určuje najväčší jednotlivý prístrih. Dlhšia príruba preto vzniká z dvoch prístrihov alebo z valcovaného profilu.
  2. Hrany sa ohýbajú na 400 t ohraňovacom lise, ktorý v jednom kroku ohne až 6 050 mm. Dlhšia ohýbaná hrana potrebuje spoj a jeho miesto má ukázať výkres.
  3. Dlhé zvary sa zvárajú na duálnej robotickej stanici, ktorá sa pohybuje po 14 m dráhe. Rám v tejto dĺžke ostáva na mieste, zatiaľ čo sa po ňom pohybujú roboty.
  4. Zvarený rám sa meria meracím ramenom FARO. Kontrolór skontroluje vzťažné plochy skôr, než sa odoberie akýkoľvek materiál.
  5. Vzťažné plochy sa obrábajú na dlhej horizontálnej vyvrtávačke s rozsahom pojazdu 8 000 x 3 000 x 1 500 mm. Plochy vzdialenejšie od seba si vyžadujú druhé upnutie, s čím má počítať aj tolerancia medzi nimi.
  6. Rám sa otryskáva v komore s rozmermi 8 000 x 5 000 x 3 000 mm. Lakuje sa a vytvrdzuje pri 75 až 80 °C v kabíne s rozmermi 7 900 x 5 000 x 4 890 mm. Kabína určuje najdlhšiu sekciu, ktorá sa lakuje a vytvrdzuje v jednom cykle.

Kde rozdeliť dielec dlhší než kabína

Rozdeľte ho v skrutkovanom spoji, ktorý konštrukcia už aj tak potrebuje, napríklad na nohe alebo na konci modulu. Každá sekcia by sa potom mala zmestiť do otryskávacej komory s rozmermi 8 000 x 5 000 x 3 000 mm. Táto komora je nižšia než lakovacia kabína. Pri vysokej sekcii plošiny preto treba overiť výšku komory, nie jej dĺžku, pretože výškové triedy konštrukcií určujú, ako sa dielec otryskáva, lakuje, obrába a nakladá.

Kratší zvarok sa pri chladnutí menej deformuje, a práve o to ide pri kontrole deformácií zváraného rámu. Tam, kde sa obrobené plochy musia zosúladiť naprieč spojom, poradie zvárania, skrutkovania a obrábania určuje toleranciu. Toto poradie je krok za krokom opísané v článku obrábanie rámu po zvarení.

Prečo galéria neurčuje limit kapacity

Rozpätia zaznamenávajú to, čo si zákazníci objednali alebo dali naceniť, a čo bolo publikované, nie to, čo hala dokáže spracovať. Skutočné limity určujú stroje a každý z nich je zmeraný. Najdlhší publikovaný model medzi konštrukciami dopravníkov meria 14,6 m, a toto číslo odráža minulé objednávky a dopyty, nie strop. Väčšia vyvrtávačka TOS Varnsdorf má stôl s nosnosťou 16 000 kg. Ťažký základový rám sa pre samotnú hmotnosť neodmieta. Rozsah pojazdu a nosnosť stola každého stroja sú uvedené na stránke strojárske spôsobilosti.

Čo poslať spolu s veľkým výkresom

Pošlite celkovú veľkosť, hmotnosť, ak je známa, a miesta, kde možno dielec rozdeliť. S týmito tromi údajmi je metóda určená ešte pred cenou. Zvyšok kontrolného zoznamu nájdete v článku čo výkres potrebuje pred cenovou ponukou. Celý postup je opísaný v článku kroky od výkresu po hotový zvarok.

Možné miesta rozdelenia vyznačte na výkrese ešte pred jeho odoslaním. Cenová ponuka potom príde spolu s plánom sekcií, strojmi a cenou.

Časté otázky

Aký je najdlhší dielec v publikovanej galérii?

Najdlhší publikovaný model je plošina. Jej dĺžku uvádza tabuľka rozpätí vyššie, ktorá zodpovedá dnešnému stavu galérie.

Dokážete vyrobiť dielec dlhší, než ukazuje galéria?

Áno. Rozpätia zaznamenávajú minulé objednávky a dopyty, limity určujú stroje, napríklad 14 m dráha robotického zvárania. Ďalším príkladom je lakovacia kabína s rozmermi 7 900 x 5 000 x 4 890 mm.

Aká je najväčšia sekcia, ktorá sa lakuje v jednom cykle?

Kabína má rozmery 7 900 x 5 000 x 4 890 mm a vytvrdzuje pri 75 až 80 °C. Sekcia sa preto musí zmestiť do tohto priestoru. Dlhší dielec sa rozdeľuje v skrutkovanom spoji.

Aká maximálna vzdialenosť môže byť medzi dvoma obrobenými plochami v jednom upnutí?

Dlhá horizontálna vyvrtávačka má rozsah pojazdu 8 000 x 3 000 x 1 500 mm. Plochy vzdialenejšie od seba si vyžadujú druhé upnutie.

Pošlite svoj výkres s vyznačenými miestami rozdelenia cez stránku na vyžiadanie cenovej ponuky, a plán sekcií príde späť spolu s cenou.
