Výška zvarovanej konštrukcie podľa typu: 2,8 m, 3,4 m, 3,9 m alebo 6,0 m
Typická skriňová konštrukcia meria 2,8 m a typická plošina 6,0 m. Trieda výšky zvarovanej konštrukcie určuje spôsob tryskania, lakovania, obrábania a nakládky.
V galérii projektov spoločnosti Tanax Structures typická plošina meria 6,0 m a typický strojový rám 3,4 m. Táto výška určuje, ako sa diel zdvíha, tryská, lakuje a nakladá. Je uvedená na výkrese ešte pred rozrezaním prvého plechu. Kupujúci, ktorý si ju všimne včas, dostane cenovú ponuku, ktorá už hovorí, ako sa diel bude pohybovať halou.
Do ktorej triedy výšky patrí Vaša zvarovaná konštrukcia

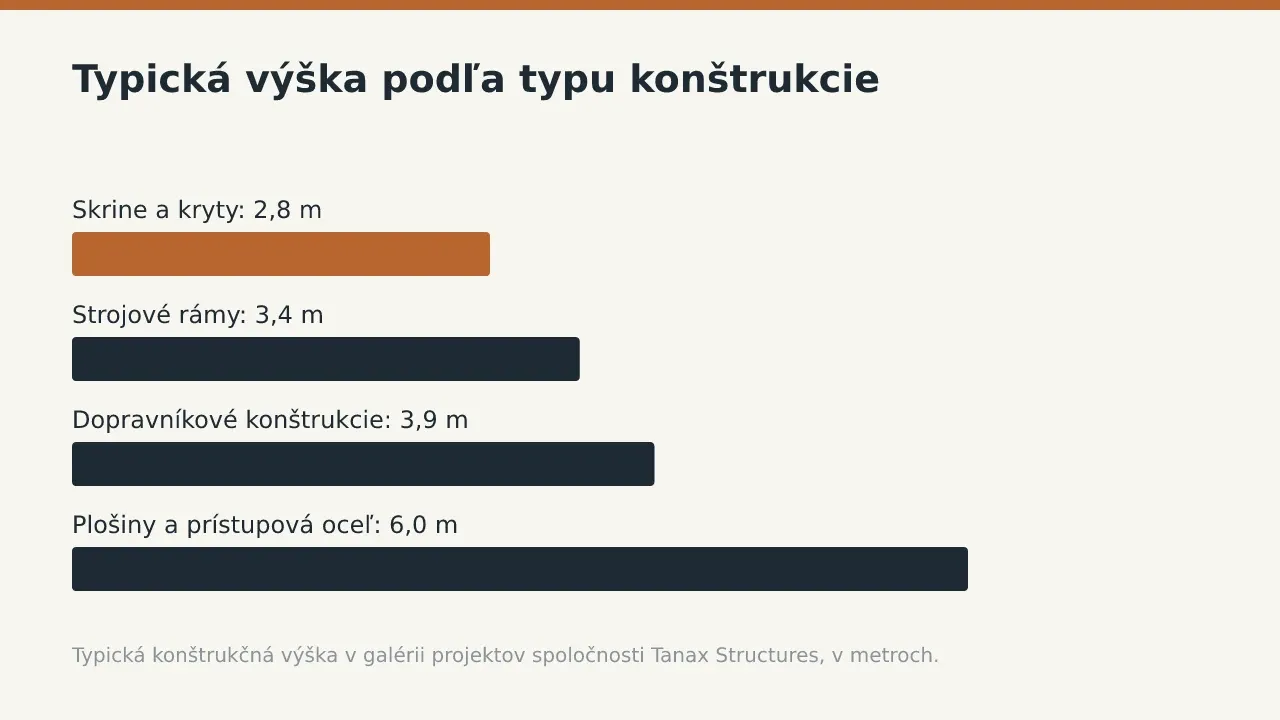

Typ konštrukcie určuje triedu výšky a trieda výšky určuje spôsob manipulácie. Skrine sa pohybujú okolo 2,8 m, strojové rámy okolo 3,4 m, dopravníkové konštrukcie okolo 3,9 m a plošiny okolo 6,0 m.
| Typ konštrukcie | Typická výška | Vzpriamene v tryskacej komore | Vzpriamene v lakovacej kabíne |
|---|---|---|---|
| Skrine a kryty | 2,8 m | Áno | Áno |
| Strojové rámy | 3,4 m | Nie | Áno |
| Dopravníkové konštrukcie | 3,9 m | Nie | Áno |
| Plošiny a prístupová oceľ | 6,0 m | Nie | Nie |
Skriňa s výškou 2,8 m je jediná trieda, ktorá zostáva vzpriamená počas tryskania aj lakovania, takže žeriav ju počas povrchovej úpravy nikdy neotáča. Strojový rám s výškou 3,4 m alebo dopravníková konštrukcia s výškou 3,9 m sa pri tryskaní ukladá naležato a pred lakovaním sa opäť postaví. Plošina s výškou 6,0 m je vyššia než obe miestnosti. Jej výkres by mal ukazovať, kde sa delí, prípadne ktorá strana môže ležať.
Ak výkres zobrazuje zváraných strojových rámov pre výrobnú linku, očakávajte triedu 3,4 m. Schodisková veža alebo lávka patrí medzi plošiny a prístupovú oceľ, kde je typická výška 6,0 m. Dĺžka má vlastné triedy, uvedené v článku veľkosť zváraného dielu podľa typu konštrukcie.
Či diel stojí vzpriamene v tryskacej komore a lakovacej kabíne
Diel stojí vzpriamene len vtedy, ak je nižší než miestnosť, do ktorej vchádza. Všetko vyššie sa vkladá naležato.
Tryskacia komora má rozmery 8 000 x 5 000 x 3 000 mm, teda dĺžka, šírka a výška. Každá trieda nad úrovňou skrine sa preto tryská naležato. Každé otočenie znamená jeden zdvih žeriavom. Poradie strán si pred zatvorením dverí dohodnú žeriavnik a pracovník tryskania.
Striekacia a vytvrdzovacia kabína Polin AC má rozmery 7 900 x 5 000 x 4 890 mm, v rovnakom poradí. Rámy a dopravníkové konštrukcie v nej stoja vzpriamene, takže lakovník dosiahne na každú stranu bez otáčania mokrého náteru. Kabína vytvrdzuje pri teplote 75 až 80 °C, takže náter je vytvrdnutý ešte pred ďalším zdvihom dielu.
Plošina s výškou 6,0 m sa vzpriamene nezmestí do žiadnej z miestností. Lakuje sa naležato, prípadne po dieloch, ktoré sa na mieste zoskrutkujú. Rozhodnite o tom ešte pred cenovou ponukou, pretože delenie na diely mení výkres aj detaily spojov. Presný postup prác opisujú tieto články: tryskanie zvarovanej ocele pred lakovaním a vytvrdzovanie náteru na zvarovaných oceľových dieloch. Obe miestnosti aj ich rozmery nájdete na stránke kapacita tryskania a lakovania.
Ako vysoký zvarovaný diel prechádza halou
Vysoký zvarovaný diel prechádza rovnakou trasou ako nízky. Vyžaduje si viac zdvihov žeriavom a viac rozhodnutí o tom, ktorou stranou má byť otočený.
- Plechy sa rezajú na stroji TRUMPF TruLaser 3040. Jeho pracovný stôl má rozmery 2 000 x 4 000 mm, takže bočný panel dlhší než stôl vzniká spojením dvoch profilov zváraným švom, ktorý bude na hotovom diele viditeľný.
- Dlhé profily sa ohýbajú na ohraňovacom lise DURMA, ktorý ohýba silou 400 t na dĺžke 6 050 mm. Noha 6,0 m plošiny tak vzniká z jedného kusa a nie je potrebné kontrolovať žiadny spoj.
- Profily sa zvárajú na dvojitej robotickej stanici. Jej 14 m dlhá dráha pojme dlhý profil v jednom upnutí, takže každý zvar na ňom vzniká v rovnakom prípravku.
- Rám sa pred nanesením akéhokoľvek náteru zmeria ramenom FARO Arm Prime 10. Kontrolór porovná celkovú výšku s výkresom, kým je oceľ ešte bez povrchovej úpravy.
- Diel sa tryská a lakuje v polohe podľa tabuľky, vzpriamene alebo naležato.
- Hotový diel sa naloží na nákladné auto v polohe dohodnutej pri cenovej ponuke. Vedúci stavby podpíše dodací list po jeho zložení.
Či rám potrebuje po zváraní obrábanie
Vysoký rám sa po zváraní obrába vtedy, keď sa jeho otvory a plochy musia zosúladiť naprieč celou konštrukciou. V jednom upnutí sa obrobí len vtedy, ak sa zmestí na obrábací stroj.
Stroj TOS Varnsdorf WRD15 má rozsah pohybu 6 200 x 3 000 x 1 600 mm. Jeho stôl s rozmermi 1 800 x 2 500 mm unesie 16 000 kg. Rám v tomto rozsahu má všetky základne obrobené v jednom upnutí, takže otvory zostávajú navzájom presné. Dlhší rám sa obrába na vyvŕtavačke W200 HINR s rozsahom pohybu 8 000 x 3 000 x 1 500 mm. Táto dĺžka vyhovuje dlhej dopravníkovej konštrukcii bez druhého upnutia.
Teplo zo zvárania deformuje oceľ ešte skôr, než sa jej dotkne obrábací stroj. Preto obmedzenie deformácie zvarovaného rámu začína prídavkom na obrábanie na výkrese. Celý postup nájdete v článku obrábanie rámu po zváraní, ktorý uvádza, ktoré osi skontrolovať ako prvé.
Čo má výkres uvádzať pred cenovou ponukou
Uveďte celkovú výšku dielu v prevádzkovej polohe a vyznačte, kde sa smie deliť. Tieto dva údaje umožnia, aby cenová ponuka určila, ako sa diel tryská, lakuje a nakladá.
Uveďte aj akosť ocele, S235 alebo S355, keďže podľa nej sa objednáva plech. Zvyšok kontrolného zoznamu nájdete v článku čo má výkres obsahovať pre cenovú ponuku.
Zmerajte najvyšší bod zostavy v polohe, v akej bude stáť na mieste inštalácie. Uveďte ho vedľa popisového poľa, vyznačte prípadnú deliacu líniu a odošlite výkres na cenovú ponuku.
Časté otázky
Dá sa plošina s výškou 6,0 m nalakovať vcelku?
Nie vzpriamene, pretože lakovacia kabína má rozmery 7 900 x 5 000 x 4 890 mm. Lakuje sa naležato, prípadne po dieloch, ktoré sa na mieste zoskrutkujú.
Ktoré diely zostávajú počas tryskania vzpriamené?
Skrine a kryty s typickou výškou 2,8 m stoja vzpriamene v tryskacej komore s rozmermi 8 000 x 5 000 x 3 000 mm. Vyššie triedy sa tryskajú naležato.
Aký dlhý profil možno ohnúť v jednom kuse?
Ohraňovací lis ohýba silou 400 t na dĺžke 6 050 mm, takže noha 6,0 m plošiny nepotrebuje žiadny spoj.
Aký najväčší rám možno obrobiť po zváraní?
Vyvŕtavačka W200 HINR má rozsah pohybu 8 000 x 3 000 x 1 500 mm. Stôl stroja TOS Varnsdorf WRD15 unesie 16 000 kg.
Pri akej teplote sa vytvrdzuje náter?
Pri 75 až 80 °C v kabíne Polin AC, takže náter je vytvrdnutý ešte pred naložením dielu na nákladné auto.
Odošlite výkres s vyznačenou celkovou výškou cez žiadosť o cenovú ponuku a odpoveď určí, ako sa s dielom bude zaobchádzať.
