75 až 80 °C v kabíne s rozmermi 7 900 x 5 000 x 4 890 mm: ako sa vytvrdzuje náter
Zvarený rám sa otryskáva v komore s rozmermi 8 000 x 5 000 x 3 000 mm, potom sa strieka a vytvrdzuje pri 75 až 80 °C v kabíne s rozmermi 7 900 x 5 000 x 4 890 mm. Čo to znamená pre veľkosť dielu, pripevnené komponenty a protokol o nátere.
Zvarený rám prichádza do otryskávacej komory ešte s okovinou, zvarovými rozstrekmi a značkovacím atramentom na povrchu. Z lakovacej kabíny odchádza so základnou aj vrchnou vrstvou vytvrdenou pri 75 až 80 °C. Táto teplota umožňuje, aby diel prešiel priamo na kontrolu a balenie bez čakania, kým náter uschne na vzduchu v hale. Lakovanie je poslednou stanicou v krokoch, ktorými zváraný diel prechádza pred dodaním, a stanovuje si vlastné limity na veľkosť aj na to, čo môže zostať priskrutkované.
Zmestí sa Váš diel do otryskávania a lakovania

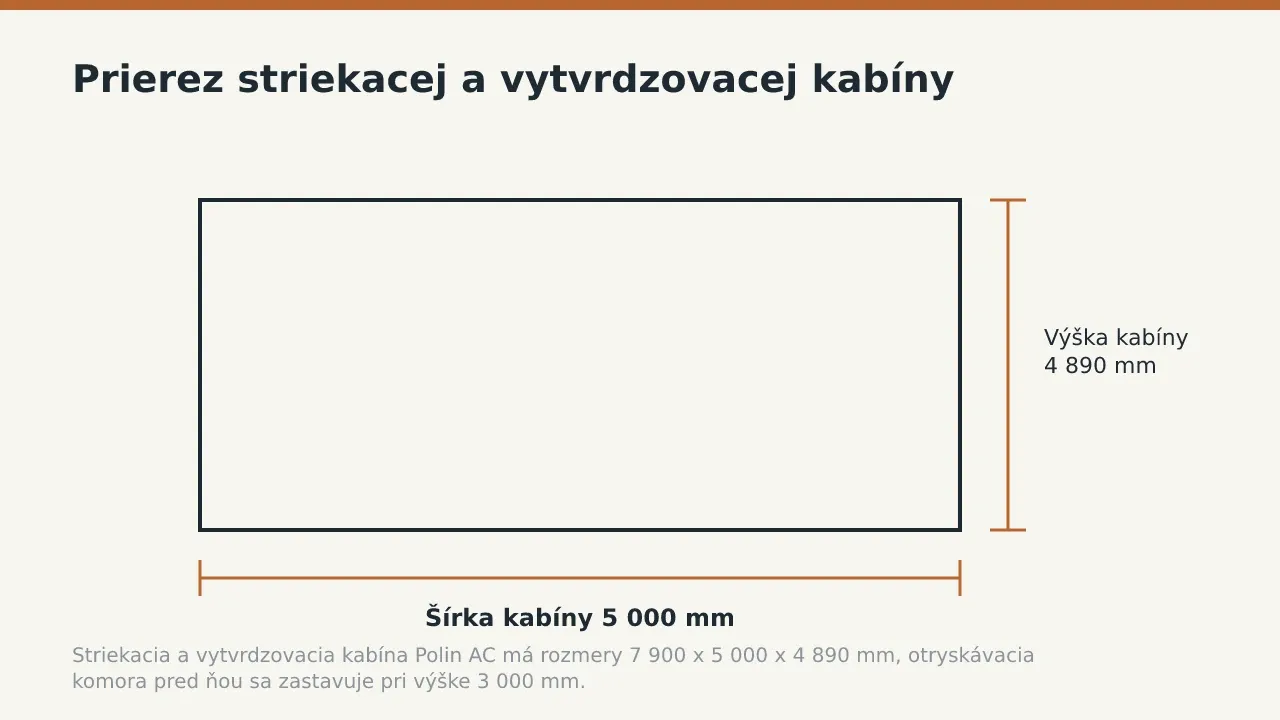

Limit určuje otryskávacia komora, nie lakovacia kabína, ako to ukazuje rozsah veľkosti dielov v galérii. Komora má rozmery 8 000 x 5 000 x 3 000 mm a kabína má rozmery 7 900 x 5 000 x 4 890 mm.
| Stanica | Dĺžka | Šírka | Výška |
|---|---|---|---|
| Otryskávacia komora so stlačeným vzduchom | 8 000 mm | 5 000 mm | 3 000 mm |
| Striekacia a vytvrdzovacia kabína Polin AC | 7 900 mm | 5 000 mm | 4 890 mm |
Ide o rozmery priestoru, nie dielu. Pracovník vykonávajúci otryskávanie aj lakovanie obchádza diel a dostane sa dýzou ku každej ploche, preto musí byť diel menší než priestor. Najprísnejším parametrom je výška. Kabína ponúka 4 890 mm, komora sa však zastavuje pri 3 000 mm, takže vysoký diel sa najprv porovnáva s komorou.
Druhou kontrolou je dĺžka. Zváracie pracovisko s dvomi robotmi beží po 14 m dráhe, takže rám môže zo zvárania vyjsť dlhší než 7 900 mm kabína. Ak je Váš rám taký dlhý, rozdeľte ho na výkrese na skrutkované sekcie, z ktorých sa každá zmestí. Náš tím inžinierskej podpory môže umiestniť delenie tam, kde rám stráca najmenej tuhosti. Označte skrutkované styčné plochy, ktoré musia zostať holé.
Čo teplota 75 až 80 °C robí s náterom a s tým, čo je priskrutkované
Teplo urýchľuje vytvrdzovanie. Pri 75 až 80 °C film tvrdne v kabíne, a nie na podlahe haly, takže sa doň nedostane prach ani stopy od manipulácie.
Striekanie aj vytvrdzovanie prebieha v tej istej miestnosti. Diel sa nedvíha, kým je film mäkký, takže žeriavové popruhy sa nikdy nedotknú mokrého náteru.
Všetko, čo je na diel upevnené, ide do kabíny spolu s ním. Tesnenia, káble, snímače, plastové kryty aj mazané ložiská sú vystavené rovnakej teplote 75 až 80 °C ako oceľ. Pri tejto teplote sa s oceľou nič nedeje. S pripevnenými dielmi to tak byť nemusí. Montujte ich až po lakovaní a uveďte to na výkrese.
Od otryskanej ocele k vytvrdenej vrchnej vrstve
Lakovanie sa začína v otryskávacej komore, nie v kabíne. Zvarený rám prechádza týmto postupom.
- Otryskajte zvarenec v komore s rozmermi 8 000 x 5 000 x 3 000 mm, kým sa na každej ploche neobjaví čistý holý kov.
- Ofúkajte abrazívo a prach, potom zakryte obrobené plochy, závity a otvory, ktoré výkres označuje ako holé.
- Zdvihnite diel do kabíny a postavte ho na podstavce tak, aby bolo možné striekať aj spodnú stranu.
- Nastriekajte základnú vrstvu na hrúbku uvedenú na výkrese.
- Vytvrďte základnú vrstvu pri 75 až 80 °C, pričom diel zostáva na mieste, kde bol nastriekaný.
- Pred nanesením vrchnej vrstvy zmerajte hrúbku základnej vrstvy hrúbkomerom.
- Rovnakým spôsobom nastriekajte a vytvrďte vrchnú vrstvu a potom znova zmerajte.
- Odstráňte zakrytie a skontrolujte hrany, zvary a rohy, kde je film najtenší.
Čo meria protokol o nátere a čo uviesť na výkrese
Protokol o nátere zaznamenáva hrúbku suchého filmu, meranú na vytvrdenom nátere hrúbkomerom. Kontrolór odoberá hodnoty na rovných plochách, na zvaroch aj na hranách a každú vrstvu zaznamenáva samostatne.
Protokol dokáže overiť len to, čo výkres požaduje. Uveďte náterový systém, farbu, hrúbku filmu pre každú vrstvu aj plochy, ktoré majú zostať holé. Výkres, na ktorom je napísané len „lakované“, vyvolá skôr otázku než cenovú ponuku. To isté platí pre každú ďalšiu poznámku a údaje na výkrese, ktoré výrobca potrebuje na ocenenie sú popísané v samostatnom článku.
Protokol o nátere sa zakladá do rovnakého súboru ako záznamy o zváraní a certifikáty, ktoré sprevádzajú plech od hutníckeho závodu. Váš preberajúci kontrolór potom porovnáva jeden súbor s jedným výkresom.
Najprv obrábanie, potom lakovanie
Lakujte až po obrábaní, pričom obrobené plochy majú byť zakryté. Ak lakujete pred obrábaním, nástroj prereže film a okolo každej obrobenej plochy zostane holá oceľ.
Stroj TOS Varnsdorf WRD15 má pojazd 6 200 x 3 000 x 1 600 mm. Rám obrobený na ňom je už kratší než 7 900 mm kabína, takže obrábanie a lakovanie nevyžadujú ďalšie delenie. Postup obrábania zvareného rámu na požadovaný rozmer je opísaný krok za krokom a limity stroja nájdete na stránke o možnostiach obrábania.
Kabína neopraví rám, ktorý sa počas zvárania zdeformoval. Pri 75 až 80 °C náter vytvrdne, ale geometria zostáva taká, akú ju zanechali zvárači. Priamosť sa totiž rozhoduje už skôr, pri návrhových voľbách proti deformácii pri zváraní.
Skôr než odošlete výkres
Porovnajte diel s výškou komory 3 000 mm a dĺžkou kabíny 7 900 mm. Označte každú plochu, ktorá má zostať holá. Uveďte náterový systém a hrúbku filmu pre každú vrstvu. Vypíšte komponenty, ktoré sa majú namontovať až po vytvrdení. Komora, kabína aj teplota vytvrdzovania sú uvedené spolu so zvyškom našich kapacít na otryskávanie a lakovanie.
Časté otázky
Aký najväčší diel dokážete otryskať a nalakovať?
Otryskávacia komora má rozmery 8 000 x 5 000 x 3 000 mm a lakovacia kabína 7 900 x 5 000 x 4 890 mm. Diel musí byť menší než obe, s priestorom na to, aby sa obsluha dostala ku každej ploche.
Pri akej teplote sa náter vytvrdzuje?
Kabína Polin AC vytvrdzuje pri 75 až 80 °C. Všetko, čo je na diel priskrutkované, je vystavené rovnakej teplote, preto sa teplotne citlivé komponenty montujú až po lakovaní.
Čo ukazuje protokol o nátere?
Zaznamenáva hrúbku suchého filmu každej vrstvy, meranú hrúbkomerom na rovných plochách, zvaroch a hranách. Tieto hodnoty porovnáva s hrúbkou uvedenou na Vašom výkrese.
Dá sa nalakovať rám dlhší než kabína?
Rám zvarený na 14 m dráhe robota môže presiahnuť dĺžku kabíny 7 900 mm. Takýto rám sa navrhuje ako skrutkované sekcie, z ktorých sa každá zmestí do kabíny.
Pošlite nám Váš výkres s náterovým systémom a hrúbkou filmu cez stránku na vyžiadanie ponuky a my ho preveríme voči kabíne.
