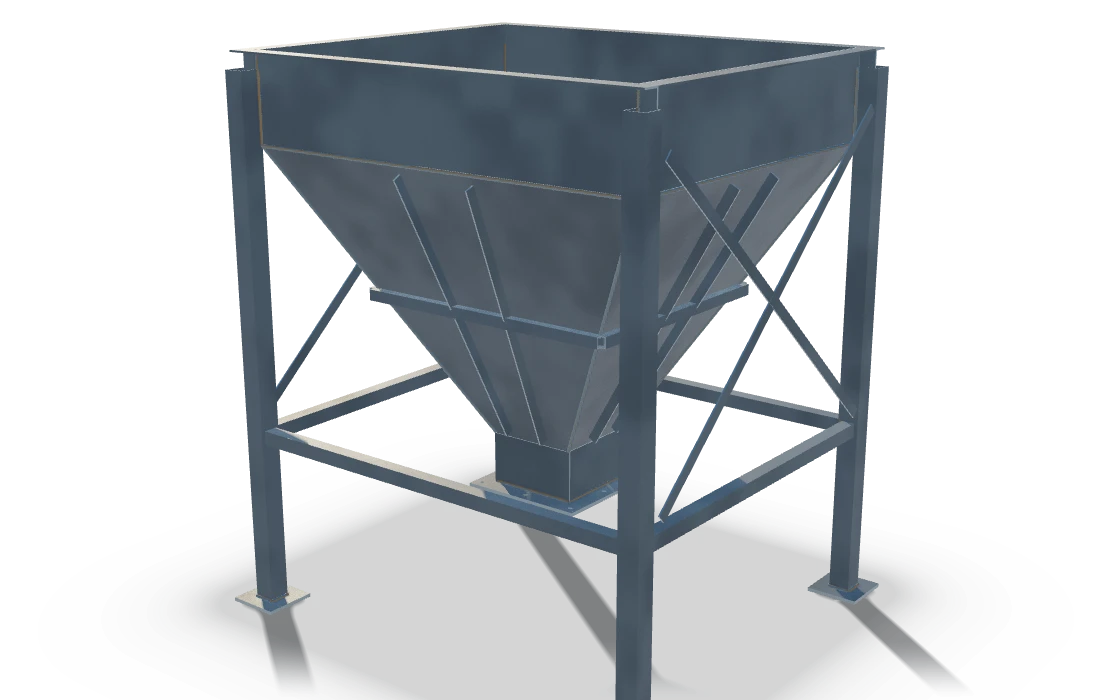

Modèle paramétrique d'une pièce type. Votre structure est fabriquée sur votre plan, pas sur cette forme.
Ce que c'est
Réservoirs atmosphériques soudés et corps qui contiennent des matériaux en vrac : trémies d'alimentation, bunkers, viroles de silos, goulottes et jupes. Nommés sur notre certificat EN ISO 3834-2 comme type de produit, avec EN 14015, EN 12285-2 et API 650 dans le périmètre certifié des normes produit.
La tôle est découpée au laser, pliée sur la presse plieuse en cônes et en caissons, et soudée en cordons continus. L'acier de construction jusqu'à 40 mm et l'acier inoxydable austénitique de 3 à 16 mm sont dans les groupes de matériaux certifiés.
Pièces types
- Trémies d'alimentation et bunkers avec revêtements d'usure
- Réservoirs de stockage atmosphériques, rectangulaires et cylindriques
- Viroles, cônes et jupes de silos par sections
- Goulottes, becs et caissons de déversement
- Cuves inoxydables pour lignes de process
Applications types
Des corps qui retiennent ou guident du vrac, et des réservoirs atmosphériques qui contiennent du liquide sans pression.
- Trémies d'alimentation et bennes sous un concasseur, un crible ou un poste de chargement
- Viroles de silo, cônes et jupes construits en sections transportables
- Goulottes, becs et caissons de décharge entre deux équipements
- Réservoirs de stockage atmosphériques, rectangulaires et cylindriques
- Capacités et trémies en inox pour lignes de process et zones de lavage
- Caissons de transfert garnis anti-usure là où la matière change de direction
Ce que nous fabriquons
Du travail de la tôle: découpée à plat, pliée en cônes et en caissons, puis fermée par des cordons continus.
- Tôle jusqu'à 20 mm découpée au laser, développé issu du modèle et non tracé à la main
- Pliages sur la presse de 400 t, 6 050 mm entre montants, course de 365 mm
- Cordons continus sur tout le pourtour, pour qu'une trémie retienne les fines au lieu de les perdre
- Garnitures anti-usure boulonnées au travers de pattes, pour changer un revêtement sans découper la virole
- Acier de construction jusqu'à 40 mm et inox austénitique de 3 à 16 mm, tous deux dans le domaine certifié
Mesuré sur les 8 pièces de ce groupe dans la galerie ci-dessous: de 1.6 à 4.9 m dans la plus grande dimension, la plupart entre 4.4 et 4.8 m. La plus haute atteint 1.6 m et la plus large 2.5 m.
Ces valeurs sont mesurées sur les pièces de la galerie de cette page, ce n'est pas une limite de capacité. Ce que les machines acceptent figure sur les pages de moyens, et tout ce qui dépasse se convient au cas par cas.
La masse ne figure pas ici. Elle découle des épaisseurs de tôle fixées par le plan, et nous ne l'estimons pas à partir d'un modèle. Envoyez le plan, la masse revient avec le devis.
Ce que nous pouvons fabriquer
Les appareils à pression ne sont pas dans ce périmètre : le certificat couvre les réservoirs atmosphériques. Les sections de cuves sont dimensionnées pour la cabine de peinture afin d'être revêtues entières.
| Élément | Machine | Valeur |
|---|---|---|
| Table laser | TRUMPF TruLaser 3040 | 2 000 x 4 000 mm |
| Épaisseur maximale de tôle, laser | TRUMPF TruLaser 3040 | 20 mm |
| Longueur de table de la presse plieuse | DURMA AD-S 60400 | 6 050 mm |
| Force de la presse plieuse | DURMA AD-S 60400 | 400 t |
| Acier de construction, épaisseur certifiée (ISO/TR 15608 groupe 1) | EN ISO 3834-2 scope | up to 40 mm |
| Niveau de qualité des soudures (EN ISO 5817) | EN 1090-2, EN ISO 5817 | level C at EXC2 |
| Inoxydable austénitique, épaisseur certifiée (ISO/TR 15608 groupe 8) | EN ISO 3834-2 scope | 3 to 16 mm |
| Cabine de peinture et de séchage | Polin AC spray and curing booth | 7 900 x 5 000 x 4 890 mm |
Finition
Acier de construction grenaillé Sa 2½ et peint en liquide en interne, intérieur et extérieur lorsque spécifié. Acier inoxydable livré décapé sur demande.
- Acier brut, tel que soudé · Finition par défaut
- Peinture liquide, primaire et finition
Matériaux
S235 et S355 pour les viroles et la charpente support, inox austénitique là où le produit ou le lavage l'exigent, soudé de 3 à 16 mm selon le certificat. La tôle anti-usure est posée en garniture et non soudée dans la virole, et sa nuance est spécifiée par le client.
- Aciers de construction S235 et S355, groupe 1 selon ISO/TR 15608, soudés jusqu'à 40 mm dans le domaine du certificat
- Acier inoxydable austénitique, groupe 8 selon ISO/TR 15608, soudé de 3 à 16 mm
- Tôle, profilé creux, cornière, profilé U et plat, découpés et formés en interne
- Certificats matière selon EN 10204 3.1 lorsque la commande les demande
- L'aluminium est hors du domaine de soudage certifié et n'est pas proposé
Soudage
Les réservoirs atmosphériques soudés sont un type de produit nommément cité sur le certificat EN ISO 3834-2, et EN 14015, EN 12285-2 et API 650 figurent dans son domaine de normes produit aux côtés d'EN 1090-2. Ce qui n'y figure pas et n'est pas proposé, c'est tout appareil sous pression: pas de travaux au titre de la directive équipements sous pression, pas de code appareil à pression, pas d'organisme notifié.
- MAG 135, manuel et robotisé; les stations robotisées circulent sur un rail de 14 m
- Système qualité en soudage certifié EN ISO 3834-2, certificat W348721, PQM s.r.o.
- Classe d'exécution EXC2 selon EN 1090-2, sauf exigence supérieure du plan
- Niveau de qualité C selon EN ISO 5817, celui que EN 1090-2 associe à EXC2
- Modes opératoires selon EN ISO 15609-1, qualifiés selon EN ISO 15614-1, soudeurs selon EN ISO 9606-1
- Coordination en soudage assurée par un International Welding Engineer
Traitement de surface
Les corps en acier de construction sont grenaillés Sa 2½ et peints en interne, intérieur et extérieur là où le plan le prescrit. L'inox est livré décapé sur demande; il n'est jamais peint pour masquer une soudure.
- Brut de soudage, débarrassé du laitier et nettoyé, quand le plan n'exige rien de plus
- Grenaillage au degré Sa 2½ selon EN ISO 8501-1 en cabine à air comprimé, 8 000 x 5 000 x 3 000 mm
- Peinture liquide en cabine Polin, 7 900 x 5 000 x 4 890 mm, séchage à 75 à 80 °C
- Primaire et finition selon le système prescrit par le plan
- Galvanisation à chaud sur demande, chez un partenaire; il n'y a pas de bain dans cet atelier
- Le thermolaquage n'est pas proposé
Contrôle et documentation
Les cordons sont contrôlés visuellement selon EN ISO 17637 et évalués selon EN ISO 5817. Là où un réservoir doit être étanche et pas seulement soudé, un essai d'étanchéité est convenu avec la commande et sa méthode y est inscrite: cet atelier ne suppose pas un essai que le plan n'a pas demandé.
- Contrôle visuel de chaque soudure selon EN ISO 17637, évalué selon EN ISO 5817
- Contrôle dimensionnel selon EN ISO 13920; la classe de tolérance est convenue sur le plan
- Mesure au bras FARO Arm Prime 10 lorsque le plan demande un rapport
- Descriptifs de mode opératoire de soudage et leurs procès-verbaux de qualification avec la livraison
- Qualifications de soudeurs selon EN ISO 9606-1
- Ultrasons, magnétoscopie et ressuage sur demande
- Rapports d'épaisseur de revêtement sur demande
Ce qui ne part pas avec la pièce, c'est une déclaration des performances EN 1090-1. TANAX TRUCKS a. s. ne publie aucun certificat de contrôle de production en usine EN 1090-1, ce site n'en revendique donc aucun; EN 1090-2 est la norme d'exécution selon laquelle travaille le système de soudage.
Ce dont nous avons besoin
Une trémie ou un réservoir se chiffre à partir du plan de virole et du service demandé. Envoyez:
- Le plan en PDF et, si vous en disposez, en STEP, DXF ou DWG
- La spécification matière, nuance par nuance
- Le niveau de qualité des soudures ou la classe d'exécution, si le plan ne les porte pas
- La finition: brut de soudage, grenaillé, primaire, peint selon un système, ou galvanisé
- La quantité, et s'il s'agit d'une pièce unitaire, d'une série ou d'un appel récurrent
- La date de mise à disposition sur site et l'adresse de livraison
Un plan suffit pour chiffrer. Rien de tout cela n'exige un cahier des charges écrit au préalable.
Le parcours dans l'atelier
- 01
Découpe laser CNC
Tôle jusqu'à 20 mm sur une table de 2 000 x 4 000 mm, 3 200 W. Les imbrications sont découpées à partir du DXF du client ou de nos propres développés.
- 02
Pliage CNC
Presse plieuse de 400 t avec une table de 6 050 mm et une course de 365 mm. Longs plis en une passe ; cônes et caissons pour trémies et carters.
- 03
Soudage
MAG 135, manuel et robotisé. Une station robotisée double sur rail de 14 m et une seconde cellule robotisée à 2 008 mm de portée, sous un système EN ISO 3834-2 avec un coordinateur soudage IWE.
- 04
Grenaillage et peinture
Une cabine de grenaillage à air comprimé de 8 000 x 5 000 x 3 000 mm sur rails vers une cabine de peinture et de séchage de 7 900 x 5 000 x 4 890 mm, peinture liquide séchée à 75 à 80 °C.
- 05
Contrôle
Contrôle visuel des soudures sous le coordinateur soudage et mesure dimensionnelle avec un bras FARO Arm Prime 10 à six axes.
Réalisations de l'atelier
Réalisations de l'atelier
Des structures sorties de cet atelier, présentées sous forme de modèles anonymes : la géométrie que nous avons soudée, son encombrement réel, et rien qui permette d'identifier l'auteur du plan.
8 modèles
- Encombrement, L x l x H
- 1 503 x 1 406 x 1 609 mm
Chaque modèle est rendu à partir de la géométrie de production, en acier brut, sans peinture, et présenté sous forme d'image fixe. Les noms des clients, les désignations de machines et les numéros de plan ne sont pas publiés ; nomenclatures et fichiers ne sont pas fournis. Le modèle interactif au-dessus de cette section est un exemple paramétrique, pas l'un de ceux-ci.
Où cela se situe
Le travail de la tôle passe par la découpe, le formage, le soudage et la peinture, et il part vers les constructeurs d'engins et le matériel agricole.
Questions posées avant une première commande
- Quels aciers soudez-vous ?
- Le domaine de soudage certifié est le groupe 1 de l'ISO/TR 15608, aciers de construction non alliés et à grains fins jusqu'à 40 mm, et le groupe 8, aciers inoxydables austénitiques de 3,0 à 16,0 mm. Nous travaillons surtout le S235 et le S355, tous deux en groupe 1. L'aluminium est hors du domaine certifié et n'est pas proposé.
- À quel niveau de qualité soudez-vous ?
- Classe d'exécution EXC2 selon EN 1090-2, qui attribue le niveau de qualité C selon EN ISO 5817, sous notre système qualité en soudage certifié EN ISO 3834-2. Le soudage est en MAG 135, manuel et robotisé. Si votre plan exige le niveau B, indiquez-le sur le plan et nous le chiffrerons.
- Pouvez-vous peindre ou galvaniser ?
- Peinture liquide, sur notre propre ligne : la cabine de grenaillage est reliée par rail à la cabine de peinture et de séchage, une pièce est donc grenaillée et peinte sans quitter le bâtiment. Le thermolaquage n'est pas proposé. La galvanisation est sur demande.
- Que vous faut-il pour chiffrer ?
- Le plan, en STEP, DWG, DXF, PDF ou ZIP ; la spécification matière ; le niveau de qualité des soudures s'il n'est pas le niveau usuel ; la finition ; la quantité ou la taille de série ; et la date souhaitée. Un plan 2D suffit pour commencer.
- Quelle taille de pièce acceptez-vous ?
- Les données machines publiées figurent dans le tableau de cette page et en entier sur la page des moyens : table du laser, presse plieuse, courses des aléseuses, cabines de grenaillage et de peinture. La capacité de levage, la taille et la masse maximales d'un ensemble soudé et les limites de transport ne sont pas publiées par la société mère : elles sont confirmées à la demande plutôt qu'estimées ici.
- Fabriquez-vous des appareils à pression ?
- Non. Le domaine de soudage certifié cite les réservoirs atmosphériques soudés, et les normes produit portées au certificat sont EN 12285-2, EN 14015 et API 650, toutes atmosphériques. Les équipements sous pression ne sont pas proposés. Les trémies, silos, goulottes et réservoirs atmosphériques le sont.
Ce qui n'est pas répondu ici l'est dans l'offre, et non estimé sur cette page.
