Assemblage et contrôle
Une structure quitte l'atelier montée et mesurée : pièces boulonnées en place, chaque soudure examinée par rapport au niveau de qualité, chaque cote critique relevée.
Ce que c'est
L'assemblage couvre ce que la société mère publie pour l'atelier : sous-ensembles, composants et unités complètes assemblés et montés, et travaux de serrurerie. Une structure de convoyage part avec ses consoles et ses protecteurs boulonnés ; une plateforme avec son escalier et son garde-corps montés à blanc ; un châssis avec les pièces que le plan prévoit déjà en place.
Le contrôle comporte deux volets. Chaque soudure est contrôlée visuellement selon EN ISO 17637 par rapport au niveau de qualité EN ISO 5817 que le plan ou la classe d'exécution exige, avant que la peinture ne la recouvre. Les dimensions sont mesurées par rapport au plan avec un bras FARO Arm Prime 10 à six axes, selon les tolérances de l'EN ISO 13920 ou les tolérances plus serrées que le plan indique ; les faces usinées sont mesurées après usinage.
Les contrôles non destructifs complémentaires au-delà du visuel, ultrasons, magnétoscopie ou ressuage, sont réalisés dans l'étendue que le plan ou l'EN 1090-2 exige, et organisés sur demande au-delà.
Réalisations de l'atelier
Châssis de convoyeur d'évacuation, 10,2 m
10 213 x 1 053 x 1 694 mm

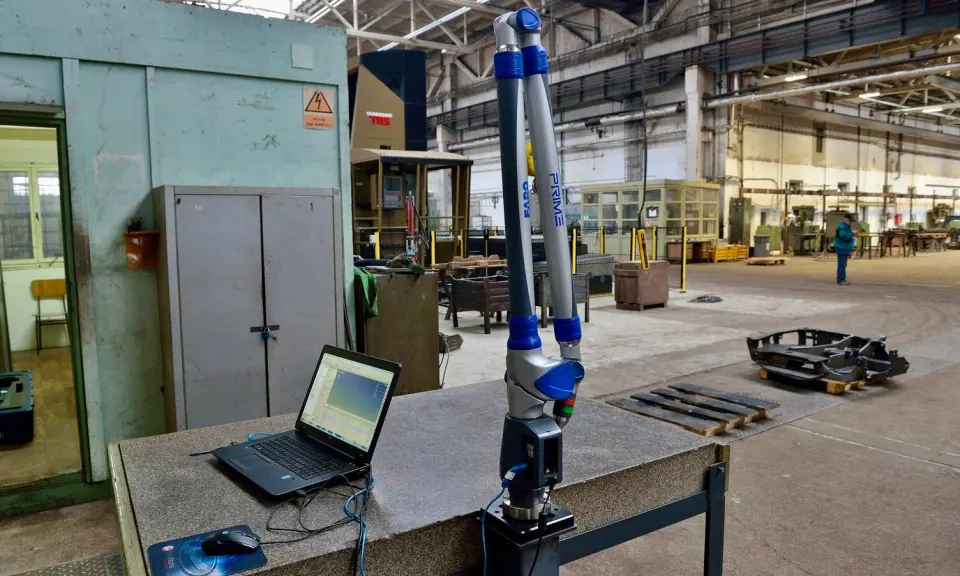

La machine
FARO Arm Prime 10, mesure en six axes par rapport à la référence du plan. Là où une commande demande un rapport dimensionnel, c'est ici qu'il se produit.
Photographie publiée par TANAX TRUCKS a. s. sur tanaxtrucks.com. Même société, même atelier, notre propre matériel; aucune photographie de banque d'images n'est utilisée sur ce site.
À quoi cela sert
- Pièces boulonnées, protecteurs et consoles montés avant expédition
- Montage à blanc des structures en plusieurs parties pour qu'elles s'assemblent sur site du premier coup
- Rapports de contrôle visuel des soudures par rapport au niveau EN ISO 5817
- Rapports de contrôle dimensionnel issus du bras FARO
- Contrôle de première pièce sur un nouveau plan avant le lancement de la série
Ce que cela ne couvre pas
- Mise en service électrique, hydraulique ou de commande : non publié, à préciser dans la demande
- CND (NDT) en interne au-delà du visuel : ultrasons, magnétoscopie et ressuage sont organisés sur demande
- Essais en charge et épreuves de charge : non publié, à préciser dans la demande
- Une machine à mesurer tridimensionnelle : la mesure se fait au bras FARO
Tout ce qui n'est pas listé est chiffré à la demande, sur plan.
Ce que cela signifie pour vous
Ce qui part avec la pièce fait autant partie de la livraison que la pièce. Dans le système EN ISO 3834-2, les modes opératoires de soudage, leurs procès-verbaux de qualification et les qualifications de soudeurs accompagnent chaque livraison en standard; certificats matière, contrôles non destructifs et rapports d'épaisseur s'y ajoutent lorsque la commande les demande.
L'assemblage signifie que la pièce arrive prête à monter et non prête à reprendre. Les composants achetés sont posés là où le plan le prévoit, les tronçons voisins sont assemblés à blanc avant expédition si la commande le demande, et une première pièce est mesurée par rapport au plan et non par rapport à la précédente.
Les normes qui s'appliquent
Le contrôle, c'est la liste documentaire du certificat, appliquée.
- EN ISO 17637: contrôle visuel de chaque soudure
- EN ISO 5817: le niveau d'acceptation auquel le contrôle visuel est comparé, niveau C en EXC2
- EN ISO 13920: tolérances générales des constructions soudées, classe convenue sur le plan
- EN 10204 3.1: certificats matière, sur demande à la commande
- Ultrasons, magnétoscopie et ressuage sur demande; la méthode et l'étendue sont convenues avec la commande
- ISO 9001:2015, certificat Q648721, est le système qualité dans lequel tout cela se place
Valeurs publiées
Les moyens de mesure, tels que publiés par TANAX TRUCKS a. s. Les travées d'assemblage ne portent aucune valeur publiée.
| Élément | Machine | Valeur |
|---|---|---|
| Mesure dimensionnelle | FARO Arm Prime 10 | 6-axis measuring arm |
Valeurs telles que publiées par TANAX TRUCKS a. s. Tout ce qui n'est pas listé est précisé à la demande.
Familles de structures qui en dépendent
Chaque famille est contrôlée ; les familles dont le parcours se termine à l'assemblage sont celles qui partent avec les pièces montées.
Châssis de machines et ensembles soudés
Bâtis, châssis, ensembles mécano-soudés sur plan.
Structures de convoyage et de manutention
Poutres treillis, supports, structures de transfert.
Plateformes et accès
Passerelles, escaliers, garde-corps, plateformes de maintenance.
Questions sur ce procédé
- Quelle documentation part en standard avec la pièce?
- Les descriptifs de mode opératoire de soudage, leurs procès-verbaux de qualification, les qualifications de soudeurs et le résultat du contrôle visuel. Certificats matière, rapports de contrôle non destructif et rapports d'épaisseur s'y ajoutent si la commande les demande.
- Faites-vous du contrôle non destructif?
- Ultrasons, magnétoscopie et ressuage sur demande. La méthode, l'étendue et les critères d'acceptation sont convenus avec la commande plutôt que supposés, car un pourcentage que personne n'a énoncé est un pourcentage que personne ne peut exiger.
- Pouvez-vous faire un contrôle de première pièce?
- Oui, et sur une pièce unitaire c'est la voie normale. La pièce est mesurée au bras FARO Arm Prime 10 par rapport à la référence du plan et le rapport l'accompagne.
- Assemblez-vous les tronçons à blanc avant expédition?
- Lorsque la commande le demande. Cela vaut la peine pour tout ce qui se boulonne sur site: une heure à l'atelier coûte moins cher qu'une grue qui attend.
- Montez-vous nos composants achetés?
- Là où le plan les prévoit et où vous les fournissez ou les spécifiez, oui. Ils sont chiffrés en matière fournie et leurs certificats sont transmis sans modification.
Tout ce qui n'est pas traité ici reçoit une réponse par retour de courriel. Envoyez la question avec le plan et la réponse revient sur votre pièce plutôt qu'en général.
Où cela se situe
L'assemblage et le contrôle sont les dernières choses qui arrivent à une pièce ici, et la documentation qu'ils produisent est ce qu'achète réellement une chaîne d'approvisionnement auditée.
