Soudage MAG manuel et robotisé des aciers de construction du groupe 1 et de l'inoxydable austénitique, sous un système qualité soudage certifié EN ISO 3834-2 et coordonné par un International Welding Engineer.
Ce que c'est
Le procédé est le MAG 135, manuel et automatisé. Une station de soudage robotisée double sur un rail de 14 m prend en charge les cordons longs et répétitifs des châssis et des structures de convoyage ; une seconde cellule robotisée, à 2 008 mm de portée, traite les ensembles plus petits ; les postes MIG/MAG manuels soudent tout ce qu'un robot ne peut pas atteindre et chaque pièce unitaire.
Le périmètre certifié couvre les aciers du groupe 1 de l'ISO/TR 15608, les nuances de construction non alliées et à grains fins telles que S235 et S355, jusqu'à 40 mm, et les aciers inoxydables austénitiques du groupe 8, de 3 à 16 mm. Les normes produit du périmètre comprennent EN 1090-2, EN 12285-2, EN 14015, API 650, AWS D1.1 et AWS D1.3.
Chaque soudure est réalisée selon un DMOS écrit (EN ISO 15609-1), qualifié selon EN ISO 15614-1, par des soudeurs qualifiés selon EN ISO 9606-1, sous un coordinateur en soudage nommément désigné et qualifié IWE. La qualité des soudures est évaluée selon EN ISO 5817 au niveau que le plan ou la classe d'exécution exige : niveau C en EXC2 par défaut.
Réalisations de l'atelier
Bâti de machine mécano-soudé, 9,3 m
9 282 x 2 500 x 2 830 mm
La machine

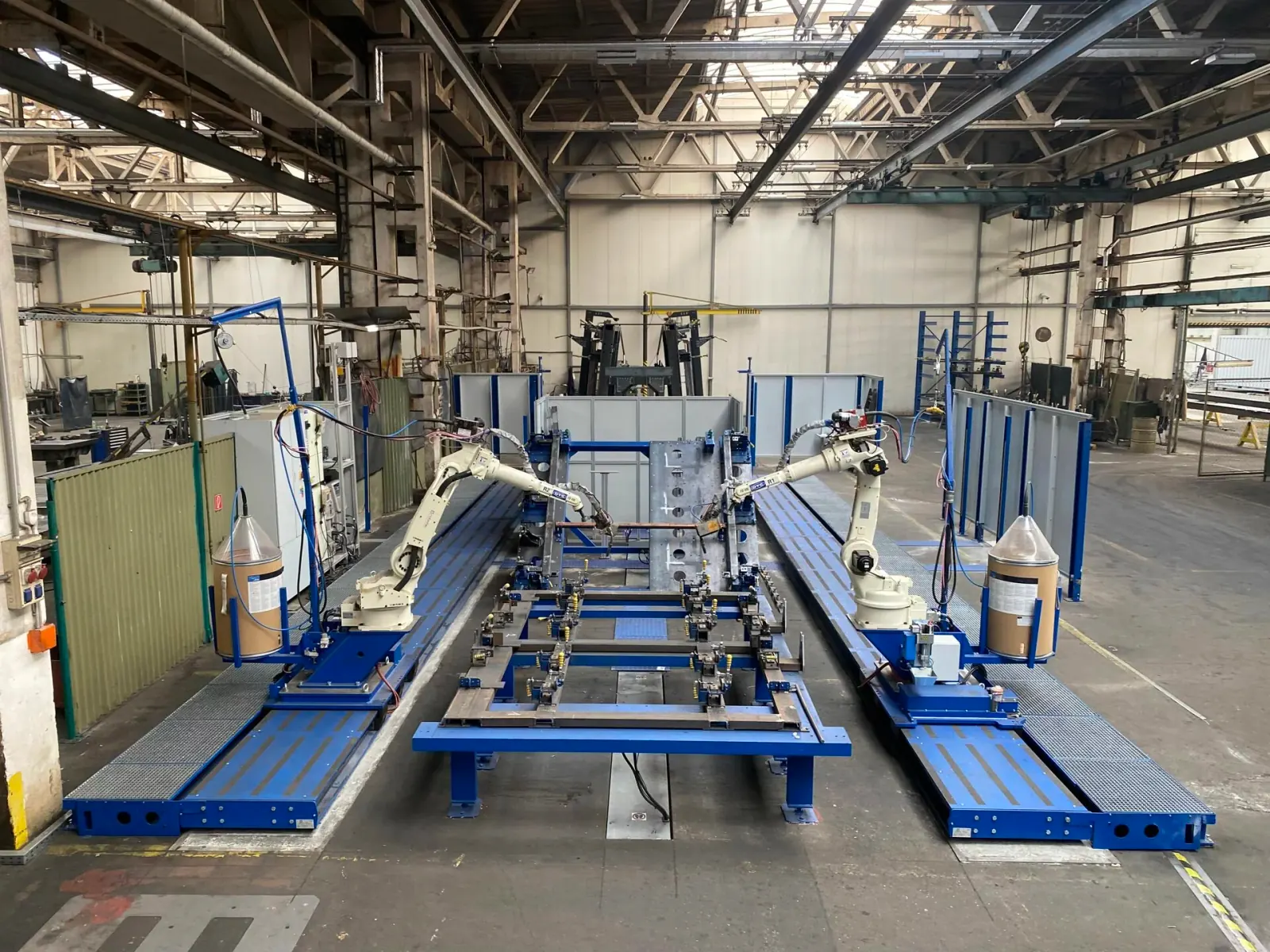

La station robotisée double circule sur un rail de 14 m: un long châssis est donc soudé en une seule prise au lieu d'être retourné et rebridé. C'est ce qui rend la déformation reproductible sur une série.
Photographie publiée par TANAX TRUCKS a. s. sur tanaxtrucks.com. Même société, même atelier, notre propre matériel; aucune photographie de banque d'images n'est utilisée sur ce site.
À quoi cela sert
- Bâtis de machines, châssis et bancs de machines en tôle et en profilés laminés
- Structures de convoyage et de manutention à cordons longs et répétitifs sur le rail robotisé
- Réservoirs atmosphériques, trémies et silos en acier de construction et en inoxydable
- Plateformes, escaliers, garde-corps et accès selon EN 1090-2
- Carters, protecteurs et capotages en tôle mince, en manuel et en robotisé
Ce que cela ne couvre pas
- Aluminium : hors du périmètre de soudage certifié et non proposé
- Appareils à pression : le périmètre certifié nomme les réservoirs atmosphériques et les structures, pas les équipements sous pression
- EXC3 comme classe générale : les détails EXC3 sur certains assemblages se conviennent à la revue de plan, sans présomption
- Un certificat de contrôle de production en usine EN 1090-1 ou une déclaration des performances CE : non publiés et non revendiqués
- Procédés autres que le MAG 135 : non publié, à préciser dans la demande
Tout ce qui n'est pas listé est chiffré à la demande, sur plan.
Ce que cela signifie pour vous
Le certificat est l'essentiel. EN ISO 3834-2 n'est pas une plaque au mur: cela signifie des modes opératoires qualifiés, des soudeurs qualifiés, un coordonnateur en soudage nommé et des enregistrements qui suivent la pièce. Si votre propre système qualité doit auditer sa chaîne d'approvisionnement, c'est le document qui rend cet atelier auditable.
Les robots comptent pour une autre raison. Un rail de 14 m signifie qu'un long châssis est soudé en une seule prise, donc que la déformation est prévisible et reproductible sur toute une série au lieu de dépendre de qui a soudé. Sur une pièce unitaire cela change peu; sur la cinquantième cela change tout.
Les normes qui s'appliquent
Le soudage est le seul moyen ici à disposer d'un certificat propre, et toute la liste documentaire en découle.
- EN ISO 3834-2, certificat W348721 délivré par PQM s.r.o., Banská Bystrica
- EN 1090-2, classe d'exécution EXC2, sauf exigence supérieure du plan
- EN ISO 5817, niveau de qualité C, celui que EN 1090-2 associe à EXC2
- EN ISO 15609-1 pour le mode opératoire et EN ISO 15614-1 pour sa qualification
- EN ISO 9606-1 pour la qualification des soudeurs et EN ISO 17637 pour le contrôle visuel
- ISO/TR 15608 groupes 1 et 8 constituent le domaine matière certifié; rien en dehors n'est soudé
Valeurs publiées
Les stations robotisées et le périmètre de soudage certifié, tels que publiés par TANAX TRUCKS a. s. et transcrits du certificat EN ISO 3834-2.
| Élément | Machine | Valeur |
|---|---|---|
| Procédé de soudage | Manual and robotic | MAG 135 |
| Rail de soudage robotisé | Dual robotic welding station, Daihen FD-B6L | 14 m |
| Portée du robot | Robotic welding station, Daihen FD-B6L | R 2 008 mm |
| Acier de construction, épaisseur certifiée (ISO/TR 15608 groupe 1) | EN ISO 3834-2 scope | up to 40 mm |
| Inoxydable austénitique, épaisseur certifiée (ISO/TR 15608 groupe 8) | EN ISO 3834-2 scope | 3 to 16 mm |
| Niveau de qualité des soudures (EN ISO 5817) | EN 1090-2, EN ISO 5817 | level C at EXC2 |
Valeurs telles que publiées par TANAX TRUCKS a. s. Tout ce qui n'est pas listé est précisé à la demande.
Familles de structures qui en dépendent
Le soudage est le moyen par lequel passe chaque famille ; les familles diffèrent par ce qui est soudé et par ce qui se passe avant et après.
Châssis de machines et ensembles soudés
Bâtis, châssis, ensembles mécano-soudés sur plan.
Structures de convoyage et de manutention
Poutres treillis, supports, structures de transfert.
Plateformes et accès
Passerelles, escaliers, garde-corps, plateformes de maintenance.
Questions sur ce procédé
- Êtes-vous certifiés EN 1090-1?
- Non. TANAX TRUCKS a. s. ne publie aucun certificat de contrôle de production en usine EN 1090-1, donc ni marquage CE ni déclaration des performances n'est émis pour un produit de construction. EN 1090-2 figure comme norme produit dans le domaine de l'EN ISO 3834-2, et c'est elle que suit l'exécution.
- À quel niveau de qualité soudez-vous?
- Niveau C selon EN ISO 5817, celui que EN 1090-2 associe à la classe d'exécution EXC2. Un plan peut exiger le niveau B, il est alors chiffré en niveau B avec les contrôles supplémentaires correspondants.
- Soudez-vous l'acier inoxydable?
- L'inox austénitique de 3 à 16 mm, soit le groupe 8 selon ISO/TR 15608 sur le certificat. Les nuances duplex, ferritiques et martensitiques sont hors du domaine certifié et ne sont pas soudées ici.
- Soudez-vous l'aluminium?
- Non. L'aluminium est hors du domaine de soudage certifié et il est refusé plutôt que soudé hors certificat.
- Les modes opératoires de soudage partent-ils avec la pièce?
- Oui. Les descriptifs et leurs procès-verbaux de qualification partent en standard, avec les qualifications de soudeurs; il n'y a rien à demander.
Tout ce qui n'est pas traité ici reçoit une réponse par retour de courriel. Envoyez la question avec le plan et la réponse revient sur votre pièce plutôt qu'en général.
