Tanax Structures

Sous-traitance · Slovaquie

De grandes structures acier mécano-soudées, fabriquées sur votre plan.

Châssis de machines, structures de convoyage, plateformes, cuves et capotages. Un seul atelier à Bánovce nad Bebravou les découpe, plie, soude, usine et peint sous un système de soudage EN ISO 3834-2, classe d'exécution EXC2 selon EN 1090-2.

Envoyer un planVoir l'enveloppe de capacité
Une structure d'installation mobile sur chenilles complète tournant lentement : une salle des machines capotée à panneaux à persiennes sur un train de chenilles, une trémie d'alimentation et un long convoyeur de décharge, rendue en acier brut.
Structure mobile sur chenilles, complète, 12,4 mEncombrement 12 359 x 2 579 x 3 383 mm
Faites glisser pour la faire tourner. Les flèches du clavier la font tourner aussi.Pré-rendu chez nous. Aucun fichier de modèle n'est servi depuis ce site.
Système qualité soudage
EN ISO 3834-2
Classe d'exécution
EXC2 · EN 1090-2
Découpe laser
20 mm · 2 x 4 m
Presse plieuse
400 t · 6 050 mm

Ce que nous fabriquons

Seize pièces sorties de cet atelier

Chaque vignette est une structure réelle, rendue à partir de la géométrie selon laquelle elle a été construite, et chacune renvoie au groupe dont elle relève. Les noms sont volontairement génériques: ce site ne publie ni client, ni désignation de machine, ni numéro de plan.

La galerie de chaque page groupe montre le reste, avec à côté la cote hors tout mesurée de chaque pièce.

Ce que nous fabriquons

Six groupes, un hall

Chaque groupe est un type d'ensemble mécanosoudé, pas une gamme de produits. Chaque image ci-dessous montre une structure sortie de ce hall, rendue à partir de sa géométrie de fabrication en acier brut.

01

Châssis de machines et ensembles soudés

La base soudée d'une machine : le châssis qui porte l'entraînement, le banc, le concasseur, la presse ou le crible. Tôle et profilés laminés soudés en un caisson ou une échelle rigide, puis usinés pour que les faces de montage soient planes et les alésages alignés.

Épaisseur maximale de tôle, laser
20 mm
Niveau de qualité des soudures (EN ISO 5817)
level C at EXC2
Courses de l'aléseuse-fraiseuse horizontale X, Y, Z
6 200 x 3 000 x 1 600 mm

Les pièces montrées dans ce groupe mesurent de 1.5 à 13.6 m

Ouvrir Châssis de machines et ensembles soudés

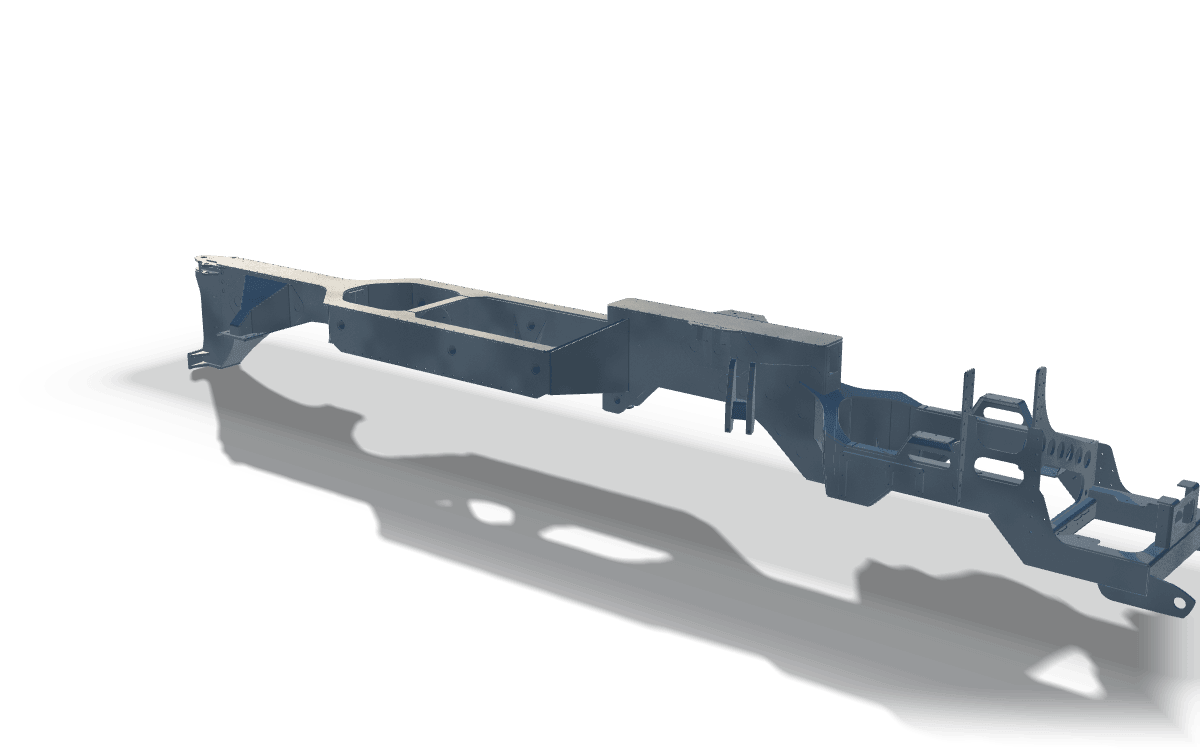

Châssis principal soudé, 9,5 m, en acier brut : deux longs longerons caissonnés reliés par une tour transversale, avec une plaque de palier usinée à une extrémité et un pivot sur console à l'autre.

02

Structures de convoyage et de manutention

L'acier sur lequel un convoyeur fonctionne : longerons en treillis ou en U, stations motrice et de renvoi, supports, contreventements, goulottes de transfert et consoles de passerelle le long de la bande. Les convoyeurs de matériaux soudés sont un type de produit nommé sur notre certificat EN ISO 3834-2.

Longueur de table de la presse plieuse
6 050 mm
Niveau de qualité des soudures (EN ISO 5817)
level C at EXC2
Rail de soudage robotisé
14 m

Les pièces montrées dans ce groupe mesurent de 1.5 à 14.6 m

Ouvrir Structures de convoyage et de manutention

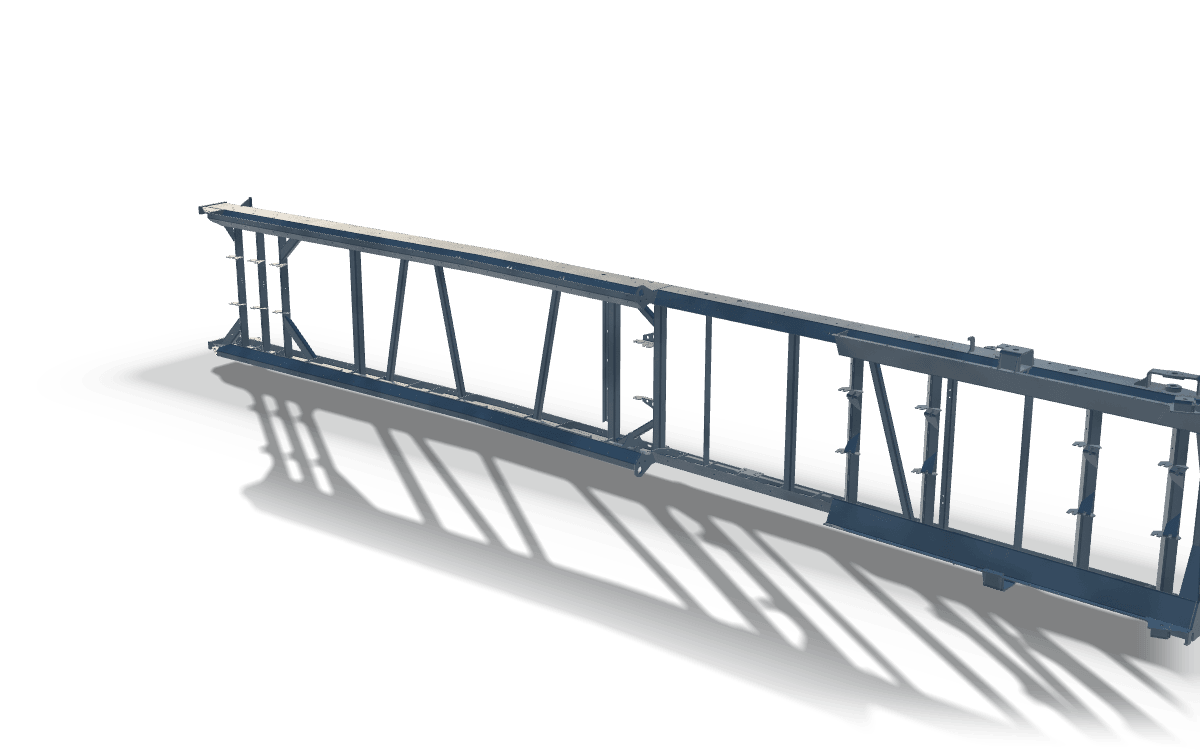

Châssis de convoyeur d'évacuation, 10,2 m, en acier brut : un treillis soudé de membrures et de diagonales avec des supports de rouleaux le long de l'arête supérieure.

03

Plateformes et accès

L'acier sur lequel on se tient autour d'une machine : plateformes de maintenance, passerelles le long des convoyeurs, volées d'escalier, échelles, garde-corps et plinthes. Fabriqué sur le plan du client selon EN 1090-2, classe d'exécution EXC2, en profilés et tôle avec platelage en caillebotis ou en tôle larmée.

Table laser
2 000 x 4 000 mm
Niveau de qualité des soudures (EN ISO 5817)
level C at EXC2
Cabine de grenaillage
8 000 x 5 000 x 3 000 mm

Les pièces montrées dans ce groupe mesurent de 1.1 à 18.9 m

Ouvrir Plateformes et accès

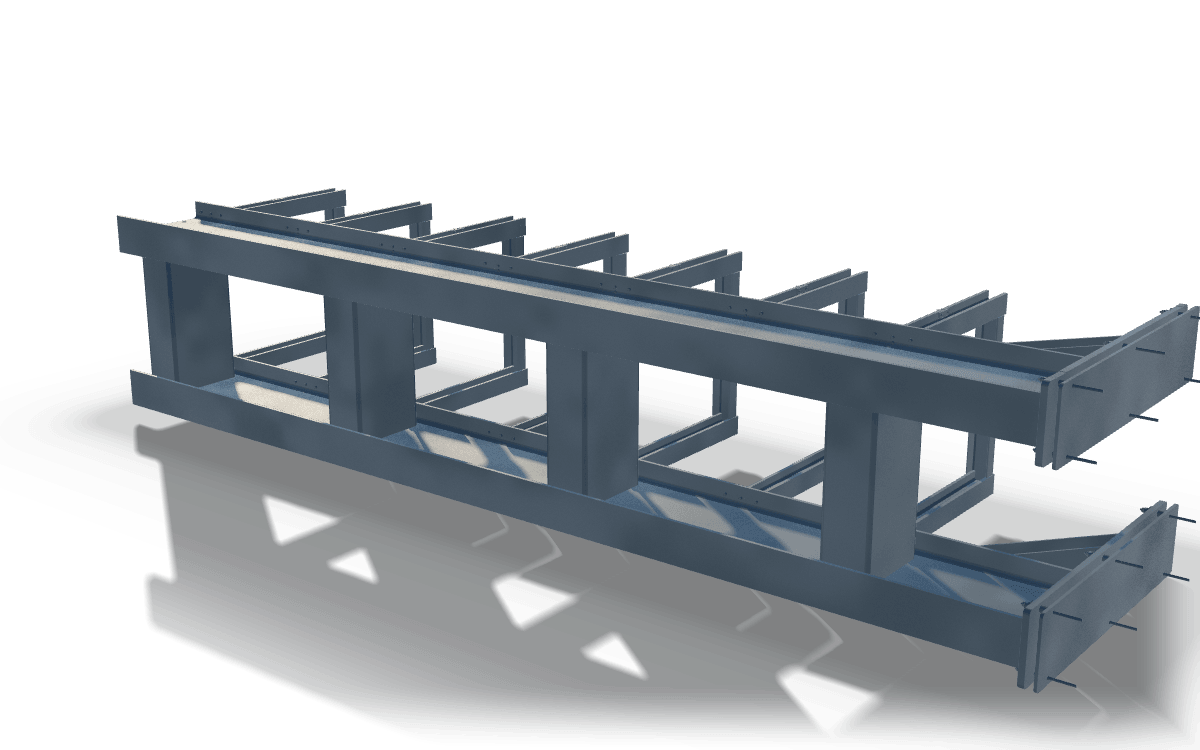

Module de rayonnage, 6 m, en acier brut : deux longues poutres sur des montants portant une rangée de bras cantilever.

04

Cuves, trémies et silos

Réservoirs atmosphériques soudés et corps qui contiennent des matériaux en vrac : trémies d'alimentation, bunkers, viroles de silos, goulottes et jupes. Nommés sur notre certificat EN ISO 3834-2 comme type de produit, avec EN 14015, EN 12285-2 et API 650 dans le périmètre certifié des normes produit.

Épaisseur maximale de tôle, laser
20 mm
Niveau de qualité des soudures (EN ISO 5817)
level C at EXC2
Force de la presse plieuse
400 t

Les pièces montrées dans ce groupe mesurent de 1.6 à 4.9 m

Ouvrir Cuves, trémies et silos

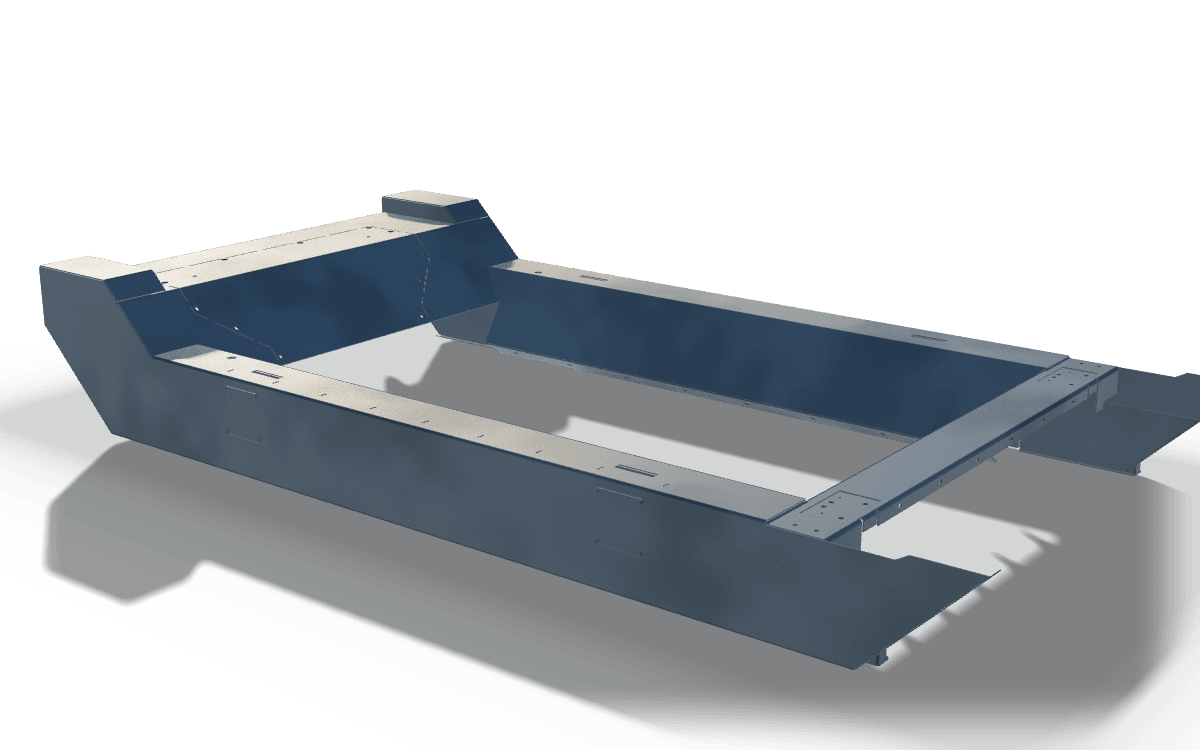

Trémie d'alimentation, 4,9 m, en acier brut : une auge basse ouverte avec des parois d'extrémité inclinées et des traverses sous le fond.

05

Capotages et carters

La peau en tôle autour d'une machine : carters, protecteurs, ossatures d'armoires, capots et coffrets techniques. Découpés au laser, pliés sur la presse plieuse et soudés, avec charnières, joints et fixations montés là où le plan les demande.

Longueur de table de la presse plieuse
6 050 mm
Niveau de qualité des soudures (EN ISO 5817)
level C at EXC2
Cabine de peinture et de séchage
7 900 x 5 000 x 4 890 mm

Les pièces montrées dans ce groupe mesurent de 2 à 7.4 m

Ouvrir Capotages et carters

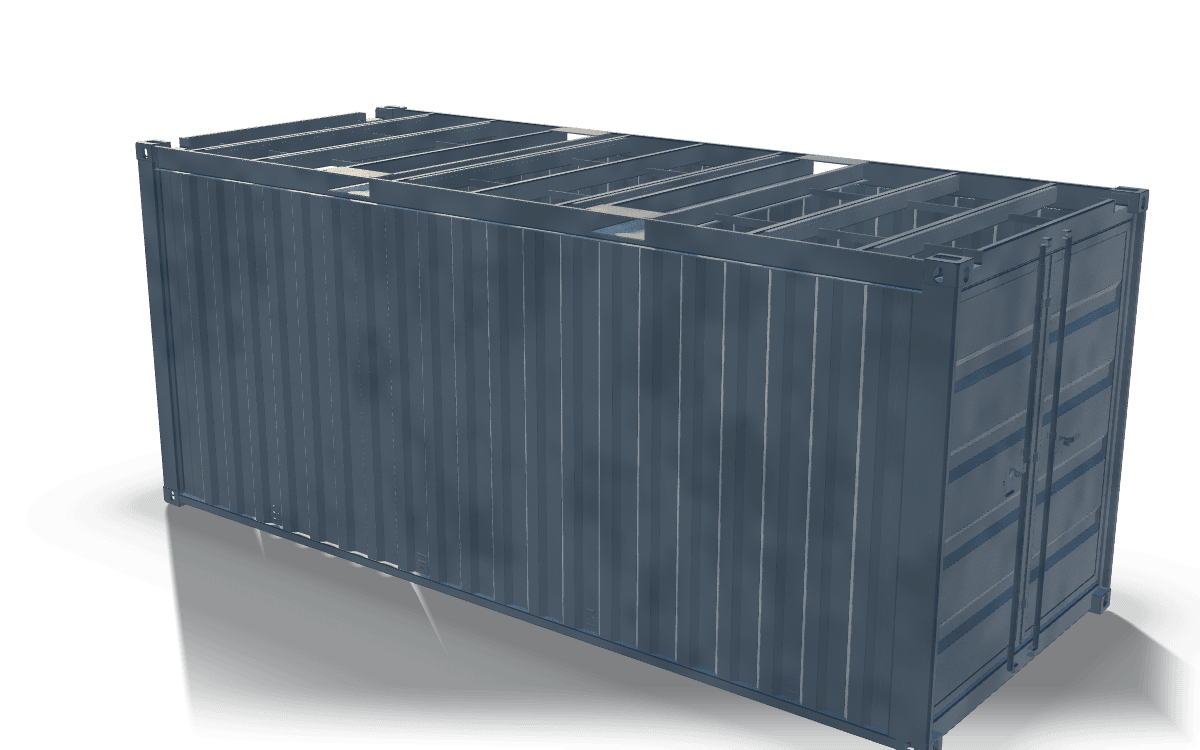

Système de conteneur, ensemble principal, 6 m, en acier brut : une caisse fermée en tôle ondulée avec des portes d'extrémité et des traverses de toit.

06

Sur votre plan

Tout ce que les cinq autres familles ne décrivent pas. Les produits soudés d'après la documentation fournie sont un type de produit sur notre certificat EN ISO 3834-2, et c'est ainsi que commencent la plupart des premières commandes : un plan, une pièce, puis une série.

Acier de construction, épaisseur certifiée (ISO/TR 15608 groupe 1)
up to 40 mm
Niveau de qualité des soudures (EN ISO 5817)
level C at EXC2
Courses de l'aléseuse horizontale X, Y, Z
8 000 x 3 000 x 1 500 mm

Les pièces montrées dans ce groupe mesurent de 1.2 à 13.6 m

Ouvrir Sur votre plan

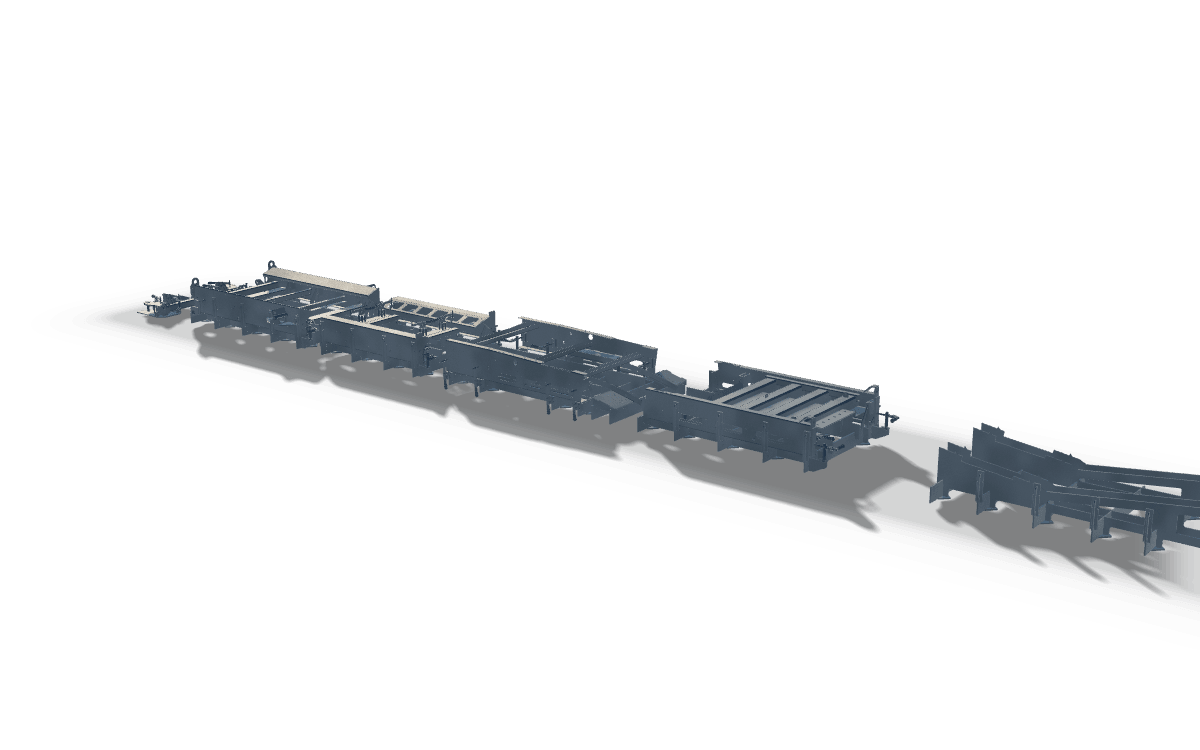

Gabarit de soudage, 13,7 m, en acier brut : un long banc de gabarit bas avec des postes de bridage et une section d'extrémité cintrée.

Le fabricant

Nous fabriquons cela dans notre propre atelier

TANAX TRUCKS a. s. fabrique chaque structure de ce site dans sa propre usine de Bánovce nad Bebravou, sur les machines que listent les pages de moyens. Nous sommes le fabricant. Ni courtier, ni société de négoce, ni agent de l'atelier d'un autre.

  • Une société, un atelier: découpe, formage, soudage, usinage, grenaillage et peinture se font sous ce toit, et rien de tout cela n'est confié à un intermédiaire.
  • Nous construisons selon votre plan. La conception reste la vôtre: nous ne la créons pas, nous ne la calculons pas, et nous ne la revendiquons jamais.
  • Certifiés là où cela compte: EN ISO 3834-2 pour le soudage, ISO 9001 et ISO 14001 pour le site, avec chaque numéro de certificat imprimé sur les pages qualité.
Voir l'atelier et ses machines

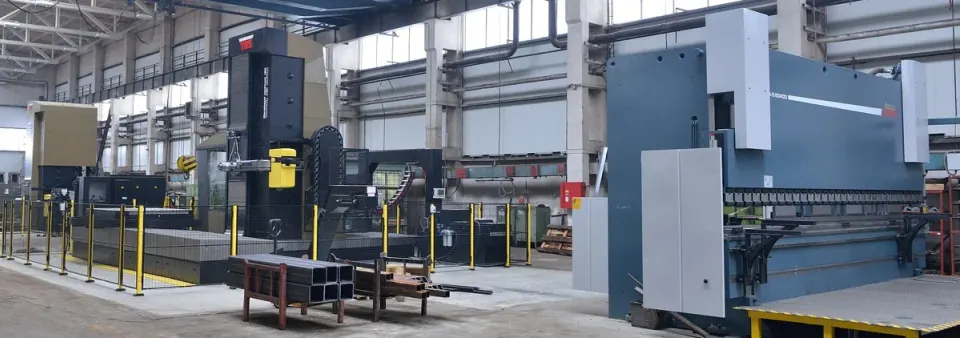

L'atelier de production, avec une aléseuse horizontale derrière sa clôture de protection et la presse plieuse à côté
Photographie publiée par TANAX TRUCKS a. s. sur tanaxtrucks.com. Même société, même atelier, notre propre matériel; aucune photographie de banque d'images n'est utilisée sur ce site.

Un hall, trois noms

Pourquoi cela compte pour vous

Tout ce que présente ce site est fabriqué par TANAX TRUCKS a. s. à Bánovce nad Bebravou. Les marques voisines vendent un autre travail issu du même bâtiment, sous le même coordonnateur en soudage et avec les mêmes certificats.

  • Camion de la maison mère, plateau bâché, roulant sur une piste forestièreTANAX TRUCKS a. s.La société mère et le fabricantL'entité juridique, le hall et les certificats. La tradition industrielle à Bánovce nad Bebravou remonte à 1997 et la société a été immatriculée au registre du commerce slovaque le 29 mai 2000. Elle détient les certificats ISO 9001, ISO 14001 et EN ISO 3834-2 sous lesquels est réalisée chaque soudure présentée ici, et c'est elle qui contracte, quelle que soit la marque par laquelle vous êtes arrivé.tanaxtrucks.com
  • Châssis principal soudé, 9,5 m, en acier brut : deux longs longerons caissonnés reliés par une tour transversale, avec une plaque de palier usinée à une extrémité et un pivot sur console à l'autre.TANAX STRUCTURESCharpentes en acier soudé sur votre planCe site. Une seule chose y est vendue : de grandes charpentes en acier soudé réalisées sur le plan du client, du bâti de machine à la poutre treillis de convoyeur en passant par la trémie. Il n'y a ni catalogue ni produit standard. Le plan est la spécification, et l'offre y répond.Ce que nous fabriquons

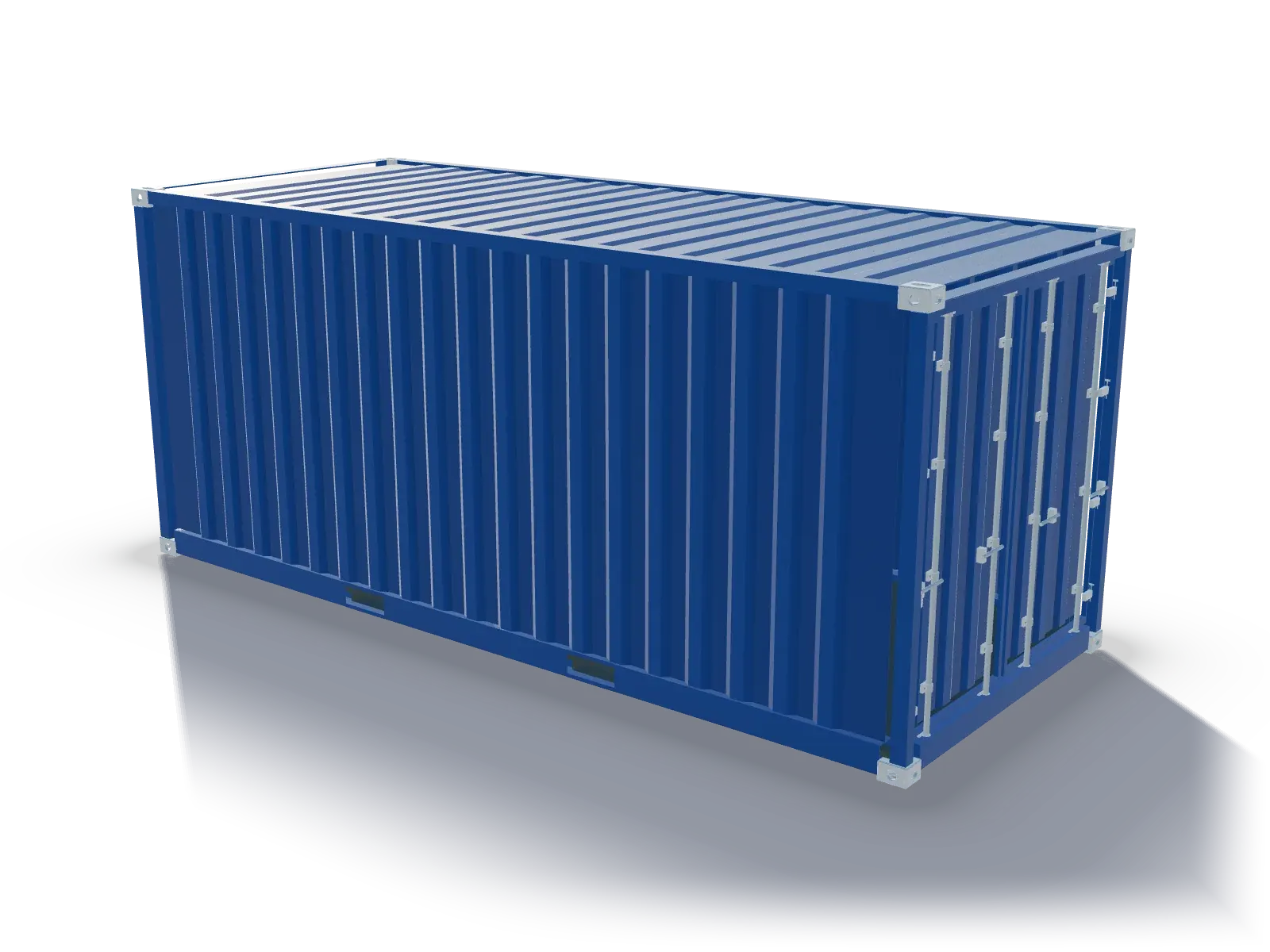

  • Visualisation d'une caisse de conteneur fourgon en acier soudé, portes ferméesTANAX CONTAINERSConteneurs et systèmes de conteneursLe volet conteneurs du même hall : caisses ISO, bureaux, sanitaires et usages spéciaux, vendues comme produit fini avec leurs propres configurations. Là où ce site s'arrête à l'ensemble mécanosoudé, celui-là mène la fabrication jusqu'à une unité aménagée.tanaxcontainers.com

Les mêmes soudeurs, le même coordonnateur en soudage, la même cabine de grenaillage et la même ligne de peinture. Un plan envoyé à l'une des trois marques arrive au même atelier, et le système qualité sous lequel il est soudé ne change pas avec le nom porté sur la demande.

Un hall, trois noms

Enveloppe de capacité

Pouvons-nous le fabriquer ? Dix secondes.

Les valeurs que nos machines affichent. Tout ici est sur la plaque de la machine, pas dans une estimation commerciale.

ÉlémentMachineValeur
Table laserTRUMPF TruLaser 30402 000 x 4 000 mm
Épaisseur maximale de tôle, laserTRUMPF TruLaser 304020 mm
Longueur de table de la presse plieuseDURMA AD-S 604006 050 mm
Force de la presse plieuseDURMA AD-S 60400400 t
Rail de soudage robotiséDual robotic welding station, Daihen FD-B6L14 m
Acier de construction, épaisseur certifiée (ISO/TR 15608 groupe 1)EN ISO 3834-2 scopeup to 40 mm
Courses de l'aléseuse-fraiseuse horizontale X, Y, ZTOS Varnsdorf WRD156 200 x 3 000 x 1 600 mm
Cabine de peinture et de séchagePolin AC spray and curing booth7 900 x 5 000 x 4 890 mm

La capacité des ponts roulants, la masse maximale d'un ensemble soudé et les limites de transport ne sont pas publiées et sont confirmées à la demande.

Enveloppe complète et fiche de moyens en PDFPDFFiche de moyens Français

Le parcours dans l'atelier

Le plan entre. La structure sort.

  1. 01

    Revue de plan

    Vos fichiers STEP, DWG, DXF ou PDF sont vérifiés pour la soudabilité, les tolérances et la finition avant qu'un prix ne soit écrit.

  2. 02

    Découpe et formage

    Tôle découpée au laser jusqu'à 20 mm sur une table de 2 x 4 m, pliée sur une presse plieuse de 400 t et 6 050 mm.

  3. 03

    Soudage

    MAG 135, manuel et robotisé, selon un DMOS écrit sous un coordinateur soudage IWE. Qualité des soudures selon EN ISO 5817.

  4. 04

    Usinage

    Faces de montage, alésages et portées de roulements usinés après soudage sur des aléseuses-fraiseuses horizontales à courses jusqu'à 8 000 mm.

  5. 05

    Surface

    Grenaillage dans une cabine de 8 x 5 x 3 m, peinture liquide et séchage dans la cabine attenante. Galvanisation à chaud sur demande.

  6. 06

    Contrôle et documents

    Contrôle visuel des soudures, contrôle dimensionnel au bras de mesure FARO et la documentation que la commande exige.

Certifié

Sous quel régime les soudures sont faites

Trois certificats de PQM, s.r.o. couvrent le système de soudage et les systèmes de management qui l'entourent. Les numéros et le domaine d'application transcrit figurent sur la page des certificats, avec ce qui n'est délibérément pas imprimé.

  • EN ISO 3834-2:2006

    W348721

    PQM, s.r.o., Banská Bystrica

  • ISO 9001:2015

    Q648721

    PQM, s.r.o., Banská Bystrica

  • ISO 14001:2015

    E348721

    PQM, s.r.o., Banská Bystrica

Les certificats

Commencez ici

Envoyez le plan. Nous répondons par un prix et une date.

STEP, DWG, DXF, PDF ou ZIP, jusqu'à cinq fichiers. Vos plans restent confidentiels : ils sont stockés hors du serveur web et lus uniquement par nos ingénieurs.

Envoyer un planOu par e-mail à sales[at]tanaxtrucks.sk
