Découpe et formage
Tout ensemble mécano-soudé commence par de la tôle plane. Elle est découpée sur un laser CNC et pliée sur une presse plieuse CNC dans l'atelier même où elle est soudée, à partir du DXF du client ou de nos propres développés.
Ce que c'est
Un laser CNC TRUMPF TruLaser 3040, table de 2 000 x 4 000 mm et 3 200 W, découpe la tôle jusqu'à 20 mm d'épaisseur. Les imbrications sont programmées à partir du DXF fourni par le client ou des développés que notre bureau des méthodes tire du modèle STEP, de sorte qu'un cône de trémie ou un panneau de carter plié arrive à la presse plieuse avec ses pertes au pli déjà intégrées dans le développé.
Une presse plieuse CNC DURMA AD-S 60400 de 400 t, avec une table de 6 050 mm et une course de 365 mm, plie ces flans. Les longs plis sont réalisés en une passe jusqu'à la longueur de la table ; cônes, caissons et profils en U pour trémies, carters et rives de passerelles sont pliés en séquence sur la même machine.
Les pièces découpées et pliées passent directement au pointage. Rien ne voyage entre sous-traitants : le laser, la presse plieuse et les travées de soudage sont sous un même toit.
Réalisations de l'atelier
Trémie d'alimentation, 4,9 m
4 888 x 2 500 x 755 mm

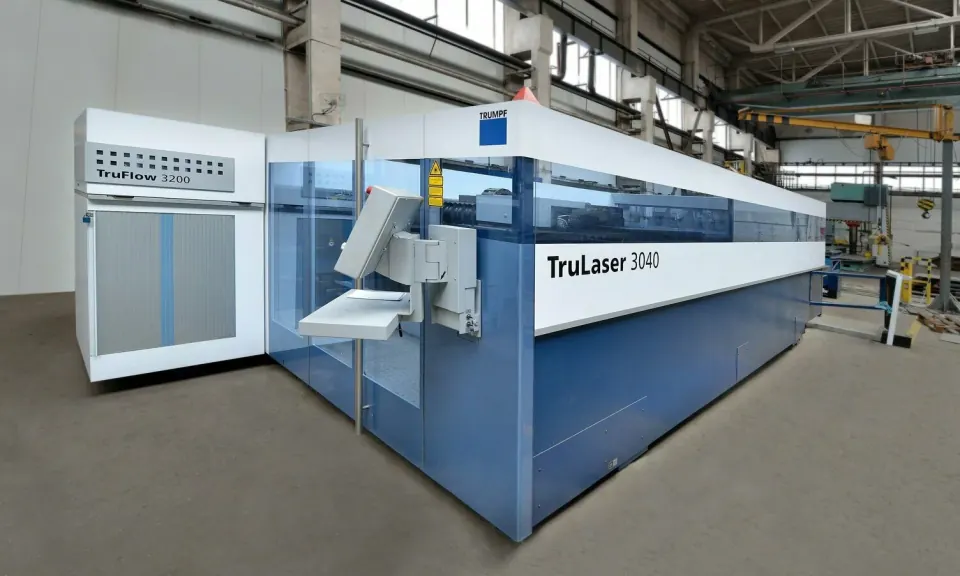

La machine
TRUMPF TruLaser 3040, 3 200 W, coupe jusqu'à 20 mm. Dégagements de pli, ergots de positionnement et préparation de soudure sortent de la machine dans le flan plutôt que d'être ajoutés par un serrurier.
Photographie publiée par TANAX TRUCKS a. s. sur tanaxtrucks.com. Même société, même atelier, notre propre matériel; aucune photographie de banque d'images n'est utilisée sur ce site.
À quoi cela sert
- Pièces en tôle pour ensembles mécano-soudés : âmes, semelles, goussets, platines d'extrémité, raidisseurs
- Parois, cônes et transitions de trémies pliés à partir de flans découpés
- Panneaux de carters et de capotages avec retours pliés et découpes
- Consoles pliées, profils en U et profils de rive pour plateformes et passerelles
- Perçages de boulonnerie, lumières et trous d'allègement découpés dans l'imbrication, pas percés après coup
Ce que cela ne couvre pas
- Tôle de plus de 20 mm au laser : les fortes épaisseurs sont approvisionnées prédécoupées, confirmé à la demande
- Flans plus grands que la table de 2 000 x 4 000 mm d'un seul tenant
- Plis plus longs que la table de 6 050 mm en une passe
- Découpe laser de tubes et de profilés, découpe plasma et oxycoupage : non publié, à préciser dans la demande
- Roulage de tôle et cintrage de profilés : non publié, à préciser dans la demande
Tout ce qui n'est pas listé est chiffré à la demande, sur plan.
Ce que cela signifie pour vous
La découpe et le formage décident de ce que coûtera le reste de la pièce. Un flan qui sort du laser avec ses dégagements de pli, ses ergots de positionnement et sa préparation de soudure s'assemble en gabarit sans qu'un serrurier ait à le faire entrer, et c'est là que sont les heures.
Ils décident aussi de ce qui est possible. Une table de 2 000 x 4 000 mm et 6 050 mm entre montants de presse plieuse sont des limites dures pour une pièce d'un seul tenant; les pièces plus longues se font en tronçons avec un joint que le plan doit autoriser. Dites tôt si un joint est exclu, car cela change la conception et pas seulement le prix.
Les normes qui s'appliquent
La découpe et le formage ne relèvent pas d'un certificat propre mais de la norme d'exécution.
- EN 1090-2, classe d'exécution EXC2: la norme qui fixe ce que doit être une face coupée et un bord formé à froid
- EN ISO 9013: les classes de qualité de coupe thermique auxquelles renvoie EN 1090-2; la classe est convenue sur le plan
- EN ISO 13920: tolérances générales des constructions soudées, classe convenue sur le plan
- Tôles et profilés sont achetés selon leurs propres normes produit et leurs certificats sont transmis
- Aucun certificat propre à la découpe ou au formage n'est revendiqué: ni la maison mère ni ce site n'en publie
Valeurs publiées
Les deux machines et leurs plaques signalétiques, telles que publiées par TANAX TRUCKS a. s.
| Élément | Machine | Valeur |
|---|---|---|
| Table laser | TRUMPF TruLaser 3040 | 2 000 x 4 000 mm |
| Puissance laser | TRUMPF TruLaser 3040 | 3 200 W |
| Épaisseur maximale de tôle, laser | TRUMPF TruLaser 3040 | 20 mm |
| Force de la presse plieuse | DURMA AD-S 60400 | 400 t |
| Longueur de table de la presse plieuse | DURMA AD-S 60400 | 6 050 mm |
| Course de la presse plieuse | DURMA AD-S 60400 | 365 mm |
Valeurs telles que publiées par TANAX TRUCKS a. s. Tout ce qui n'est pas listé est précisé à la demande.
Familles de structures qui en dépendent
Chaque famille commence sur le laser ; les trémies, les capotages et les plateformes dépendent aussi de la presse plieuse.
Châssis de machines et ensembles soudés
Bâtis, châssis, ensembles mécano-soudés sur plan.
Structures de convoyage et de manutention
Poutres treillis, supports, structures de transfert.
Plateformes et accès
Passerelles, escaliers, garde-corps, plateformes de maintenance.
Questions sur ce procédé
- Quelle est la plus grande tôle que vous pouvez découper d'un seul tenant?
- La table laser mesure 2 000 x 4 000 mm, c'est le plus grand flan d'un seul tenant. Tout ce qui est plus long est découpé en tronçons puis assemblé, ce que le plan doit prévoir.
- Quelle épaisseur pouvez-vous découper?
- Jusqu'à 20 mm sur la TRUMPF TruLaser 3040 à 3 200 W. Les tôles plus épaisses sont achetées prédécoupées ou oxycoupées ailleurs et arrivent à l'atelier en flan fini.
- Quel est le pliage le plus long?
- 6 050 mm, la longueur de table de la DURMA AD-S 60400, avec 400 t de force et 365 mm de course. La longueur utile pour un rayon et une épaisseur donnés dépend de l'outillage et est confirmée à la demande.
- Pouvez-vous travailler à partir d'un fichier STEP sans plan?
- Pour la découpe, en général oui: le développé est issu du modèle. Pour tout ce qui est contrôlé, le plan reste nécessaire, car un modèle ne porte ni tolérances, ni symboles de soudure, ni finition.
- Imbriquez-vous plusieurs pièces sur une tôle pour économiser la matière?
- Oui, et il vaut mieux nous envoyer l'ensemble à la consultation plutôt que pièce par pièce. C'est de l'imbrication d'une famille de pièces que vient réellement l'économie matière d'une série.
Tout ce qui n'est pas traité ici reçoit une réponse par retour de courriel. Envoyez la question avec le plan et la réponse revient sur votre pièce plutôt qu'en général.
Où cela se situe
La découpe et le formage alimentent tous les groupes de l'atelier, et ils pèsent le plus là où une pièce est davantage pliée que soudée.
