Rozmerová kontrola zvarených rámov: 1,5 až 13,6 m podľa výkresu

Merajte rám pred lakovaním, nie po ňom

Rám merajte hneď po vychladnutí posledného zvaru a pred vstupom do otryskávacej komory. V tejto fáze sa dá chyba ešte opraviť teplom, lisom alebo obrábaním. Po otryskaní a lakovaní si rovnaká oprava vyžaduje odstránenie náteru a opakovanie povrchovej úpravy. Komora má rozmery 8 000 x 5 000 x 3 000 mm, takže rám, ktorý sa do nej zmestí, sa meria, otryskáva a uvoľňuje ako jeden celok. Čo sa s rámom deje po uvoľnení, opisuje článok otryskávanie zvarenej ocele pred lakovaním.

Lakovanie meranie neruší. Náter vytvrdzuje pri 75 až 80 °C, čo ho stvrdí a zvarenú geometriu ponechá presne tam, kde ju rameno zistilo. Protokol, ktorý dostanete, stále opisuje rám, aký prichádza na miesto.

Každá etapa na trase má svoj pracovný rozsah a ten určuje, čo sa meria ako jeden celok.

Etapa	Stroj	Pracovný rozsah	Čo to znamená pre rám
Rezanie	TRUMPF TruLaser 3040	2 000 x 4 000 mm	Plechové diely do tejto veľkosti pochádzajú z jedného plechu
Zváranie	Robotizované zváracie pracovisko	dráha 14 m	Dlhé profily sa zvárajú bez presúvania dielu medzi bunkami
Obrábanie	TOS Varnsdorf WRD15	6 200 x 3 000 x 1 600 mm	Plochy v tomto rozsahu sa obrobia na jedno upnutie
Otryskávanie	Otryskávacia komora	8 000 x 5 000 x 3 000 mm	Zmeraný rám sa otryskáva ako celok
Lakovanie	Striekacia a vytvrdzovacia kabína Polin AC	7 900 x 5 000 x 4 890 mm	Zmeraný rám sa lakuje ako celok

Akú triedu tolerancie má výkres uvádzať

Limity určuje výkres a väčšinu z nich stanovuje trieda tolerancie v jeho popisovom poli. Táto trieda stanovuje prípustnú odchýlku pre každú dĺžku, uhol, priamosť a rovinnosť, ktoré nemajú vlastnú toleranciu. Rozmer s vlastnou toleranciou sa namiesto toho posudzuje voči tejto tolerancii. Výkres bez uvedenej triedy nedáva kontrolórovi nič, voči čomu by meral, preto o jej doplnenie žiadame ešte pred rezaním ocele. Ostatné údaje, od ktorých závisí cena, uvádza článok čo má výkres obsahovať pred cenovou ponukou.

Triedu voľte podľa funkcie, nie zo zvyku. Prísnejšia trieda na celom ráme predlžuje čas upínania a merania pri každom zvare. Rám, ktorý nesie kryt alebo káblový žľab, ju málokedy potrebuje. Rám, ktorý nesie prevodovku, ju potrebuje len na niekoľkých plochách. Tomu, koľko z tolerancie spotrebuje postup zvárania, sa venuje článok obmedzenie deformácie zvareného rámu.

Zvárajte podľa triedy, obrábajte plochy, ktoré nesú diely

Prísne tolerancie umiestnite na obrábané plochy a zvarenec ponechajte na všeobecnej triede. Zvar sa pri chladnutí zmršťuje. Žiadny zámočník nedosiahne presnosť ložiskového sedla na úrovni obrábania samotným zváraním. TOS Varnsdorf WRD15 má rozsah pojazdu 6 200 x 3 000 x 1 600 mm, a výber medzi oboma nosnosťami opisuje článok vyvrtávačka podľa hmotnosti rámu. Rám, ktorého plochy sa zmestia do tohto rozsahu, má všetky otvory a upevňovacie plochy obrobené na jedno upnutie. Tieto plochy sú potom vzájomne previazané, nie voči zvaru. Postup opisuje článok obrábanie rámu po zvarení a rameno meria obrobené plochy z rovnakých základní ako zvárané.

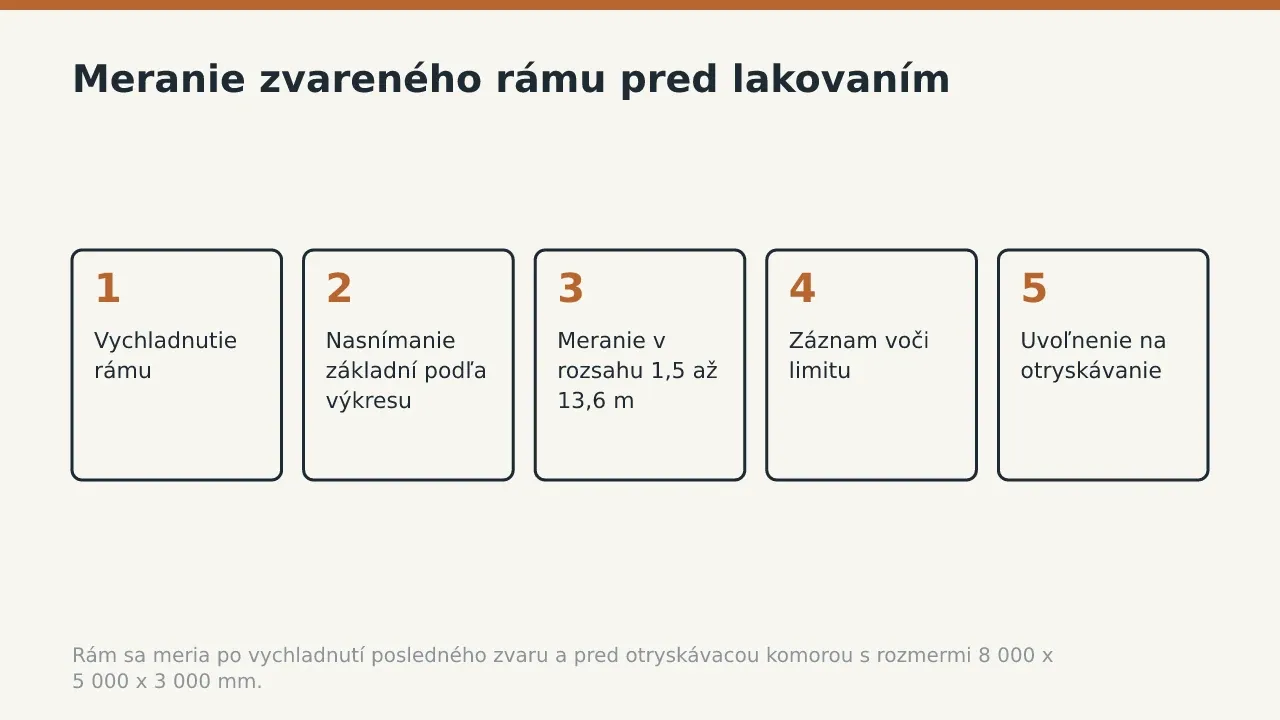

Ako rameno meria rám, krok za krokom

FARO Arm Prime 10 meria rám tam, kde stojí, bez presunu na obrábací stroj. Rameno je súčasťou našej kapacity montáž a kontrola, ktorá preveruje každý rám ešte pred začiatkom povrchovej úpravy. Kontrolór postupuje pri každom ráme podľa rovnakého postupu.

1. Rám nechajte po poslednom zvare vychladnúť na teplotu haly, aby teplo nepredĺžilo oceľ pod dotykovým hrotom.
2. Rám uložte na podpery v bodoch vyznačených na výkrese, prípadne na jeho vlastné nohy, ak výkres žiadne body neuvádza.
3. Nasnímajte základňové prvky uvedené na výkrese. Tým sa rameno zosúladí so súradnicovým systémom výkresu.
4. Zmerajte každý tolerovaný prvok: rozloženie otvorov, upevňovacie plochy, uhlopriečky a priamosť pozdĺž profilov.
5. Pri rámoch dlhších, ako je dosah ramena, ho posúvajte pozdĺž rámu a na každej stanici nasnímajte spoločné body. Strojné rámy v našej galérii majú rozsah 1,5 až 13,6 m, takže dlhý rám sa meria z viacerých stanovíšť.
6. Každú hodnotu zaznamenajte spolu s jej menovitou hodnotou a limitom.
7. Rám uvoľnite do otryskávacej komory, alebo ho vráťte zámočníkovi s odchýlkou vyznačenou na oceli.

Rám, ktorý sa vráti zámočníkovi, sa po oprave meria znova. Nové hodnoty v protokole nahradia pôvodné a oprava sa pri nich poznamená.

Čo ukazuje rozmerový protokol

Očakávajte jeden riadok pre každý meraný prvok a k nemu hodnotenie. Každý riadok uvádza menovitú hodnotu z výkresu, nameranú hodnotu, odchýlku a prípustný limit. Hlavička uvádza výkres a jeho revíziu, použitú triedu tolerancie, použité základne a dátum merania. Kontrolór ho podpisuje.

Sledujte odchýlky, nielen výsledné hodnotenia. Rám, kde sa každá hodnota blíži k svojmu limitu, signalizuje, že trieda je pre daný proces prísna. Druhá séria toho istého rámu potom profituje zo zmeny prípravku alebo z obrobenej plochy. Ak výkres zároveň vyžaduje sledovateľnosť plechu, protokol sa dodáva spolu s certifikátmi opísanými v článku sledovanie plechu od výroby po zvarenec. Protokol si vyžiadajte v dopyte na oceľové rámy vyrobené podľa vášho výkresu a jeho cena sa premietne do ponuky.

Pred odoslaním výkresu skontrolujte, či jeho popisové pole uvádza triedu tolerancie a či sú vyznačené základne. Označte plochy, ktoré nesú ložiská, prevodovky alebo vedenia, aby sa obrobili namiesto zvárania na rozmer. Potom zašlite výkres, množstvo a protokol, ktorý potrebujete.

Časté otázky

Meria sa rám pred lakovaním, alebo po ňom?

Pred lakovaním. Rameno meria holý rám ešte pred vstupom do otryskávacej komory s rozmermi 8 000 x 5 000 x 3 000 mm a vytvrdzovanie pri 75 až 80 °C zvarenú geometriu nepohne.

Čo sa stane, ak môj výkres neuvádza triedu tolerancie?

Požiadame o jej doplnenie ešte pred rezaním ocele. Bez nej nemá kontrolór limit pre rozmery, ktoré nemajú vlastnú toleranciu.

Dá sa zmerať rám dlhší, ako je dosah ramena?

Áno. Rameno sa posúva pozdĺž rámu a na každej stanici nasníma spoločné body, čím sa merajú strojné rámy s rozsahom 1,5 až 13,6 m.

Ktoré plochy by sa mali obrábať namiesto zvárania na rozmer?

Plochy, ktoré nesú ložiská, prevodovky alebo vedenia. Na stroji TOS Varnsdorf WRD15 sa obrábajú po zvarení v rozsahu pojazdu 6 200 x 3 000 x 1 600 mm.

Výkres s triedou tolerancie v popisovom poli zašlite na vyžiadanie cenovej ponuky.
