Bauteilgröße bei Schweißkonstruktionen: was 1,1 bis 18,9 m in der Galerie zeigt
Die veröffentlichten Modelle reichen von 1,1 bis 18,9 m. Das zeigt, was die Größenbandbreite jeder Baugruppe über die Handhabung in der Halle aussagt, und warum die Maschinen, nicht die Galerie, die Grenze setzen.
Die veröffentlichten Plattformmodelle in der Galerie von Tanax Structures messen 1,1 bis 18,9 m. Die Förderkonstruktionen reichen von 1,5 bis 14,6 m. Tanks, Trichter und Silos liegen in einer schmalen Bandbreite von 3,3 bis 4,9 m. Jede Bandbreite erfasst bereits gefertigte und veröffentlichte Bauteile. Sie zeigt, wie Bauteile dieser Größe durch die Halle bewegt werden. Sie markiert nicht das größte Bauteil, das die Halle aufnehmen kann.
Wo Ihr Bauteil in den gemessenen Bandbreiten liegt
Suchen Sie Ihre Baugruppe in der Tabelle und vergleichen Sie deren Bandbreite mit Ihrer Zeichnung. Ein Bauteil innerhalb der Bandbreite hat einen Präzedenzfall in der Halle, und ein Bauteil außerhalb davon erfordert eine Prüfung, keine Ablehnung.

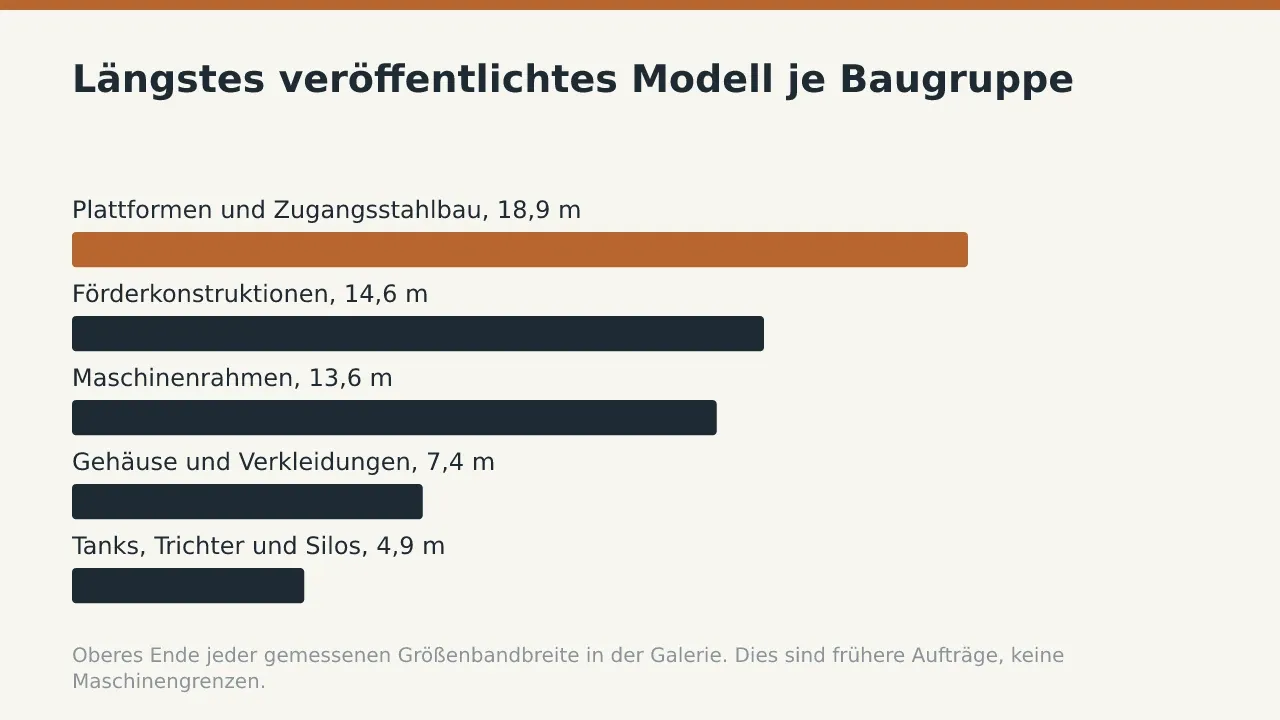

| Baugruppe | Veröffentlichte Größenbandbreite |
|---|---|
| Maschinenrahmen | 1,5 bis 13,6 m |
| Förderkonstruktionen | 1,5 bis 14,6 m |
| Plattformen und Zugangsstahlbau | 1,1 bis 18,9 m |
| Tanks, Trichter und Silos | 3,3 bis 4,9 m |
| Gehäuse und Verkleidungen | 2,0 bis 7,4 m |
| Nach Zeichnung gefertigt | 1,2 bis 13,6 m |
Die breiteste Bandbreite gehört zu Plattformen und Zugangsstahlbau, wo veröffentlichte Modelle von 1,1 bis 18,9 m reichen. Eine kurze Landung und ein langer Laufsteg haben beide einen Präzedenzfall, sodass die Methode feststeht, bevor der Preis berechnet wird. Gehäuse und Verkleidungen reichen von 2,0 bis 7,4 m. Diese Bandbreite passt zur Länge der Lackierkabine mit 7 900 x 5 000 x 4 890 mm, sodass die Länge allein ein Gehäuse nie in Sektionen zwingt. Ein Tank, der auf seiner langen Achse 4,9 m misst, kann in einer 4 890 mm hohen Kabine nicht aufrecht stehen. Seine Hebeösen gehören dorthin, wo er auf der Seite liegen kann. Maschinenrahmen und nach Zeichnung gefertigte Bauteile erreichen beide maximal 13,6 m. Bei dieser Länge entscheiden die bearbeiteten Flächen eines Rahmens mehr als seine Gesamtgröße.
Wie ein langes Bauteil durch die Halle bewegt wird
Ein langes Bauteil bewegt sich per Kran zwischen den Stationen, und jede Station hat eine gemessene Hüllkurve. Ein Bauteil, das in jede Hüllkurve passt, wird in einem Stück transportiert, und ein Bauteil, das nicht passt, wird in Sektionen gefertigt. Der Kranführer hebt es an. Der Schlosser richtet es in der Vorrichtung aus. Der Schweißer fügt es zusammen, und der Prüfer misst es, bevor eine Fläche bearbeitet wird.
Ein langer Rahmen von der Platte bis zur Lackierung
- Schneiden Sie die Bleche auf dem TRUMPF Laser. Sein Tisch mit 2 000 x 4 000 mm bestimmt den größten Einzelzuschnitt, sodass ein längerer Flansch aus zwei Zuschnitten oder aus Walzprofil entsteht.
- Kanten Sie die Ränder auf der Abkantpresse mit 400 t Presskraft, die in einem Arbeitsgang bis zu 6 050 mm biegt. Eine gekantete Kante, die länger ist, braucht eine Fuge, und die Zeichnung sollte deren Lage zeigen.
- Schweißen Sie die langen Nähte an der doppelten Roboterstation, die sich entlang einer 14 m langen Bahn bewegt. Ein Rahmen innerhalb dieser Länge bleibt fest, während sich die Roboter entlang bewegen.
- Messen Sie den geschweißten Rahmen mit dem FARO Messarm. Der Prüfer kontrolliert die Bezugsflächen, bevor Material abgetragen wird.
- Bearbeiten Sie die Bezugsflächen auf dem langen horizontalen Bohrwerk mit 8 000 x 3 000 x 1 500 mm Verfahrweg. Flächen, die weiter auseinanderliegen als dieser Verfahrweg, brauchen eine zweite Aufspannung, und die Toleranz zwischen ihnen sollte dies berücksichtigen.
- Strahlen Sie den Rahmen in der 8 000 x 5 000 x 3 000 mm großen Kammer. Lackieren Sie ihn und härten Sie ihn bei 75 bis 80 °C in der 7 900 x 5 000 x 4 890 mm großen Kabine aus. Die Kabine bestimmt die längste Sektion, die in einem Durchgang lackiert und ausgehärtet wird.
Wo ein Bauteil länger als die Kabine geteilt werden sollte
Teilen Sie es an einer Schraubverbindung, die die Konstruktion ohnehin benötigt, etwa an einem Stützbein oder einem Modulende. Jede Sektion sollte dann in die Strahlkammer passen, die mit 8 000 x 5 000 x 3 000 mm niedriger ist als die Lackierkabine. Bei einer hohen Plattformsektion ist die Höhe der Kammer die zu prüfende Größe, nicht ihre Länge, denn die Höhenklassen von Schweißbaugruppen bestimmen, wie sie gestrahlt, lackiert, bearbeitet und beladen wird.
Ein kürzeres Schweißteil bewegt sich beim Abkühlen ebenfalls weniger, worum es bei der Verzugskontrolle bei einem geschweißten Rahmen geht. Wo bearbeitete Flächen über eine Fuge hinweg fluchten müssen, bestimmt die Reihenfolge von Schweißen, Verschrauben und Bearbeiten die Toleranz. Diese Reihenfolge ist Schritt für Schritt in Bearbeitung eines Rahmens nach dem Schweißen beschrieben.
Warum die Galerie kein Kapazitätslimit ist
Die Bandbreiten erfassen, was Käufer bestellt haben und was veröffentlicht wurde, nicht, was die Halle aufnehmen kann. Die tatsächlichen Grenzen liegen in den Maschinen, und jede davon ist vermessen. Das längste veröffentlichte Modell unter den Förderkonstruktionen misst 14,6 m, und diese Zahl spiegelt frühere Aufträge wider, keine Obergrenze. Das größere Bohrwerk von TOS Varnsdorf hat einen Tisch mit einer Tragfähigkeit von 16 000 kg. Ein schwerer Grundrahmen wird nicht allein wegen seines Gewichts abgelehnt. Der Verfahrweg und die Tischlast jeder Maschine sind auf der Seite Bearbeitungskapazitäten aufgeführt.
Was Sie mit einer großen Zeichnung senden sollten
Senden Sie die Gesamtgröße, das Gewicht, sofern bekannt, und die möglichen Teilungsstellen des Bauteils. Mit diesen drei Angaben steht die Methode fest, bevor der Preis feststeht. Der Rest der Checkliste findet sich in was eine Zeichnung vor einem Angebot braucht. Der gesamte Ablauf ist in den Schritten von der Zeichnung zum Schweißteil beschrieben.
Markieren Sie die möglichen Teilungsstellen auf der Zeichnung, bevor Sie sie senden. Das Angebot kommt dann mit dem Sektionsplan, den Maschinen und dem Preis gemeinsam zurück.
Häufige Fragen
Was ist das längste Bauteil in der veröffentlichten Galerie?
Das längste veröffentlichte Modell ist eine Plattform mit 18,9 m, in einer Bandbreite, die bei 1,1 m beginnt.
Können Sie ein Bauteil bauen, das länger ist, als die Galerie zeigt?
Ja. Die Bandbreiten erfassen frühere Aufträge, und die Grenzen liegen in den Maschinen. Dazu zählen die 14 m lange Roboterschweißbahn und die 7 900 x 5 000 x 4 890 mm große Lackierkabine.
Was ist die größte Sektion, die in einem Durchgang lackiert wird?
Die Kabine misst 7 900 x 5 000 x 4 890 mm und härtet bei 75 bis 80 °C aus, sodass eine Sektion in diese Hüllkurve passen muss. Ein längeres Bauteil wird an einer Schraubverbindung geteilt.
Wie weit können zwei bearbeitete Flächen in einer Aufspannung auseinanderliegen?
Das lange horizontale Bohrwerk hat einen Verfahrweg von 8 000 x 3 000 x 1 500 mm. Flächen, die weiter auseinanderliegen, brauchen eine zweite Aufspannung.
Senden Sie Ihre Zeichnung mit markierten Teilungsstellen über die Seite für Angebotsanfragen, und der Sektionsplan kommt zusammen mit dem Preis zurück.
