8 000 oder 7 900 mm Länge: der Engpass bei der Oberflächenbehandlung großer Schweißbaugruppen
Eine Schweißbaugruppe muss in die Strahlkabine mit 8 000 x 5 000 x 3 000 mm und in die Lackierkabine mit 7 900 x 5 000 x 4 890 mm passen. Der kleinere Raum je Achse setzt die Grenze.
Ein geschweißter Rahmen ist nicht fertig, wenn die letzte Naht abgekühlt ist. Er muss noch durch die Strahlkabine und anschließend durch die Lackierkabine. Die Strahlkabine misst 8 000 x 5 000 x 3 000 mm. Die Lackierkabine misst 7 900 x 5 000 x 4 890 mm. Ihr Rahmen muss nacheinander in beide Räume passen. Auf jeder Achse entscheidet der kleinere Raum, und dieser bestimmt das größte Teil, das im eigenen Haus fertig behandelt wird.
Welcher Raum Ihren Rahmen auf jeder Achse begrenzt
Die Grenze liegt bei 7 900 mm Länge, 5 000 mm Breite und 3 000 mm Höhe. Die Lackierkabine bestimmt die Länge, die Strahlkabine die Höhe, und die Breite ist in beiden Räumen gleich.

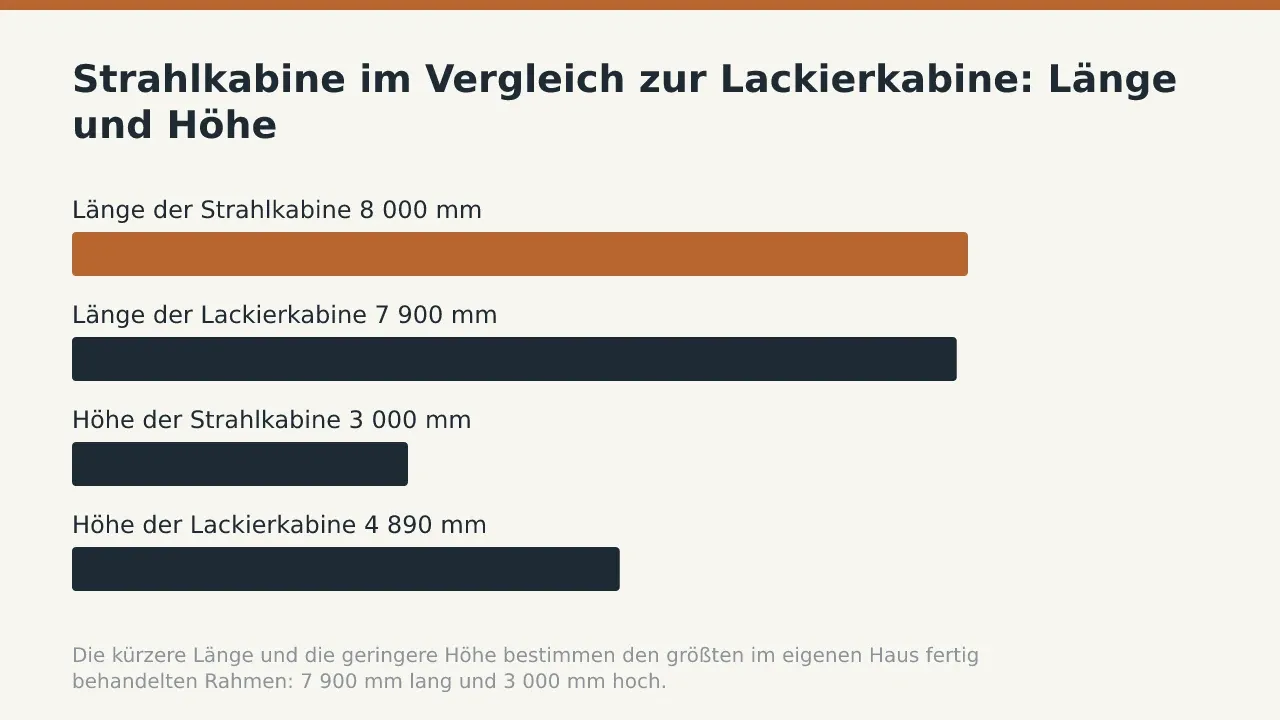

| Achse | Strahlkabine | Lackierkabine | Grenze für Ihr Bauteil |
|---|---|---|---|
| Länge | 8 000 mm | 7 900 mm | 7 900 mm |
| Breite | 5 000 mm | 5 000 mm | 5 000 mm |
| Höhe | 3 000 mm | 4 890 mm | 3 000 mm |
Ein Rahmen, der in der Länge in die Strahlkabine passt, kann für die Lackierkabine trotzdem zu lang sein. Ein Rahmen, der in der Höhe in die Lackierkabine passt, kann für die Strahlkabine trotzdem zu hoch sein. Keine der beiden Anlagen beantwortet die Frage allein.
Das sind die Innenmaße der Räume, nicht die Maße des Bauteils. Strahler und Lackierer müssen jede Fläche erreichen. Dazu gehören die Unterseite und die Innenecken. Planen Sie Arbeitsraum ein, wo Ihre Konstruktion nahe an eine Grenze kommt. Die aktuellen Werte beider Räume finden Sie auf der Seite Möglichkeiten der Oberflächenbehandlung.
Den Rahmen auf die Lackierkabine auslegen, nicht auf die Schweißstation
Beim Schweißen endet ein langer Rahmen nicht. Die Schweißroboterstation fährt auf einer 14 m langen Bahn, daher lässt sich ein Rahmen weit länger schweißen, als die 7 900 mm lange Kabine lackieren kann.
Bei der Zerspanung ist es ähnlich. Das horizontale Bohrwerk W200 verfährt auf seiner langen Achse 8 000 mm. Das übersteigt bereits die Länge der Lackierkabine. Ein Rahmen kann also geschweißt und bearbeitet werden und trotzdem nicht in den Raum passen, der ihn fertigstellt. Prüfen Sie zuerst das Maß der Oberflächenbehandlung. Es ist die kleinste Grenze, auf die ein fertiger Rahmen auf seinem Weg durch die Halle trifft.
Das gilt vor allem für lange geschweißte Maschinenrahmen und Förderabschnitte, deren Länge mit der bedienten Anlage wächst.
Den Rahmen aufrecht stellen oder auf die Seite legen
Ein Rahmen über 3 000 mm Höhe muss liegend in die Strahlkabine. Das geht nur, wenn eine andere Achse des Rahmens unter 3 000 mm bleibt, denn diese Achse wird zur Höhe.
Die Galerie ordnet Schweißbaugruppen in Höhenklassen nach Konstruktionsart ein, und jede Klasse trifft anders auf die Kabine. Gehäuse und Einhausungen liegen in der Klasse 2,8 m. Das liegt unter der Kammerhöhe von 3 000 mm, daher können sie aufrecht stehen. Maschinenrahmen liegen in der Klasse 3,4 m und Fördergerüste in der Klasse 3,9 m. Beide sind höher als die Kammer. Ein Rahmen dieser Höhe geht auf der Seite liegend hinein, wobei seine Höhe entlang der Breite von 5 000 mm liegt.
Plattformen und Zugangsstahlbau liegen in der Klasse 6,0 m. Das ist mehr als die Breite von 5 000 mm in beiden Räumen. Eine Plattform dieser Größe muss entlang der Länge von 7 900 mm liegen.
Die Lackierkabine ist 4 890 mm hoch. Rahmen der Klassen 3,4 m und 3,9 m passen aufrecht darunter. Werden sie für die Lackierung wieder aufgestellt, erreicht der Lackierer jede Fläche frei.
Wo das Maß zwischen Strahlen und Lackieren geprüft wird
Das Maß wird an jeder Tür geprüft, nicht nur auf der Zeichnung. Der Rahmen durchläuft die folgenden Schritte in dieser Reihenfolge.
- Messen Sie den Rahmen mit dem Messarm gegen die Zeichnung, bevor er den Schweißbereich verlässt, damit Abweichungen noch am blanken Stahl korrigiert werden.
- Heben Sie den Rahmen in die Strahlkabine mit 8 000 x 5 000 x 3 000 mm, auf die Seite gelegt, wenn er höher als 3 000 mm ist.
- Strahlen Sie jede Fläche, auch Unterseite und Innenecken, bis die gesamte Oberfläche sauberer, blanker Stahl ist.
- Heben Sie den gestrahlten Rahmen in die Lackierkabine mit 7 900 x 5 000 x 4 890 mm, solange die Oberfläche noch sauber ist.
- Tragen Sie die Beschichtung auf, den Rahmen wieder aufgestellt, wenn seine Höhe unter 4 890 mm liegt.
- Härten Sie den Lack bei 75 bis 80 °C in derselben Kabine, damit die Schicht hart ist, bevor Anschlagmittel sie berühren.
- Heben Sie den ausgehärteten Rahmen für die Endkontrolle und die Verladung heraus.
Die Messung vor dem Strahlen wird vollständig in Maßkontrolle vor dem Lackieren behandelt. Das Strahlen selbst folgt dem Ablauf aus Strahlen von Schweißstahl vor dem Lackieren. Ein bei 75 bis 80 °C gehärteter Rahmen bleibt für den ganzen Zyklus in der Kabine, und wie der Lack gehärtet wird beschreibt diesen Zyklus.
Einen Rahmen teilen, der länger als 7 900 mm ist
Ein Rahmen über 7 900 mm Länge lässt sich in der Kabine nicht als ein Stück lackieren. Teilen Sie ihn in Abschnitte, die jeweils in 7 900 x 5 000 x 3 000 mm passen, und verschrauben Sie diese nach dem Lackieren.
Setzen Sie die Teilung dort, wo eine Schraubverbindung die Last tragen kann. Versehen Sie die Verbindung mit bearbeiteten Flanschflächen. Bearbeitete Flächen lassen die Abschnitte vor Ort ohne Füllen oder Schleifen fluchten. Kürzere Abschnitte geben dem Verzug zudem weniger Länge zum Aufbauen, ein Punkt aus Rahmen verzugsarm konstruieren. Zeigt die Zeichnung noch keine Teilung, kann die technische Beratung vor der Kalkulation eine vorschlagen.
Das Maß der Oberflächenbehandlung in die Zeichnung eintragen
Tragen Sie das größte Gesamtmaß und die Beschichtung in die Zeichnung ein. Die Passung zu beiden Räumen lässt sich dann vor der Preisfestlegung prüfen.
Markieren Sie, welche Achse im Einsatz senkrecht steht. Daran erkennt die Werkstatt, ob der Rahmen aufrecht oder auf der Seite in die 3 000 mm hohe Kammer geht. Fügen Sie beides zu den übrigen Angaben in was eine Zeichnung vor dem Angebot braucht hinzu und senden Sie die Zeichnung zur Kalkulation.
Häufige Fragen
Was ist das größte Schweißteil, das im eigenen Haus gestrahlt und lackiert werden kann?
Die Grenze liegt bei 7 900 mm Länge, 5 000 mm Breite und 3 000 mm Höhe, jeweils nach dem kleineren der beiden Räume. Lassen Sie innerhalb dieses Raums Arbeitsplatz, damit jede Fläche erreichbar ist.
Warum ist die Höhe auf 3 000 mm begrenzt, obwohl die Lackierkabine 4 890 mm hoch ist?
Der Rahmen wird vor dem Lackieren gestrahlt, und die Strahlkabine ist 3 000 mm hoch. Ein höherer Rahmen muss auf der Seite liegend hinein.
Bei welcher Temperatur wird der Lack gehärtet?
Der Lack wird bei 75 bis 80 °C in der Kabine mit 7 900 x 5 000 x 4 890 mm gehärtet, und der Rahmen bleibt den ganzen Zyklus in der Kabine.
Was geschieht mit einem Rahmen, der länger als 7 900 mm ist?
Er muss in Abschnitte geteilt werden, die jeweils in die Lackierkabine passen, und wird nach dem Lackieren verschraubt. Das Schweißen setzt keine Grenze, da die Schweißroboterstation auf einer 14 m langen Bahn fährt.
Senden Sie Ihre Zeichnung mit eingetragenem Gesamtmaß über die Angebotsseite, dann wird die Passung zu beiden Räumen vor der Preisbildung geprüft.
