Épaisseur de tôle en découpe laser : 20 mm, 40 mm ou 3 à 16 mm selon la nuance

La TruLaser 3040 découpe la tôle d'acier jusqu'à 20 mm d'épaisseur sur un format de 2 000 x 4 000 mm. Chaque pièce de votre plan située dans ces deux limites est découpée à partir d'une imbrication, sans réglage séparé. Une tôle qui dépasse l'une ou l'autre limite suit une autre voie avant d'arriver chez le soudeur. La nuance et l'épaisseur indiquées dans la liste de pièces déterminent cette voie lors du devis, avant l'arrivée de l'acier.

Quelles pièces passent sur le laser

Les tôles jusqu'à 20 mm d'épaisseur qui tiennent dans le format de 2 000 x 4 000 mm passent sur le laser. C'est généralement là que commencent les goussets, les supports, les brides et les platines. Chaque imbrication est découpée en un seul programme, donc les pièces de même nuance et de même épaisseur partagent une tôle et une ligne de prix. La longueur de 4 000 mm du format fixe la plus longue pièce que le laser peut découper en une fois. Une bande dessinée plus longue est découpée en tronçons, puis assemblée par une soudure. Placez ce joint là où votre conception le permet, et marquez cet emplacement sur le plan. L'article sur la découpe laser de tôle d'acier jusqu'à 20 mm suit une tôle à travers l'imbrication de façon plus détaillée.

Que devient la tôle de structure entre 20 mm et 40 mm

La tôle de structure comprise entre 20 mm et 40 mm quitte le laser et est découpée par une autre méthode. Elle retourne pourtant dans le même atelier pour le soudage, car le périmètre EN ISO 3834-2 couvre le groupe 1 de l'ISO/TR 15608 jusqu'à 40 mm. Les nuances S235 et S355 appartiennent toutes deux au groupe 1. Une platine de 40 mm sous un châssis de machine est donc soudée chez nous, même si le laser ne la touche jamais. Ce qui change pour vous, c'est le devis. La pièce épaisse porte sa propre opération de découpe et sa propre ligne de prix. Dès que l'épaisseur dépasse 40 mm, l'acier du groupe 1 sort du périmètre de soudage. Ce plan revient accompagné d'une question avant d'obtenir un prix. Si la nuance reste ouverte, le choix entre S235 et S355 explique ce que modifient les lettres placées après le chiffre.

Où s'arrête l'inox

Pour l'inox austénitique, le périmètre de soudage fixe la limite avant le laser. Le groupe 8 de l'ISO/TR 15608 est soudé de 3 à 16 mm, et cette plage s'arrête en dessous des 20 mm du laser. Une bride en inox plus épaisse que 16 mm est hors périmètre. Une tôle d'inox plus mince que 3 mm l'est aussi. Gardez les pièces en inox entre 3 mm et 16 mm, et le plan ne suscite aucune question sur l'épaisseur.

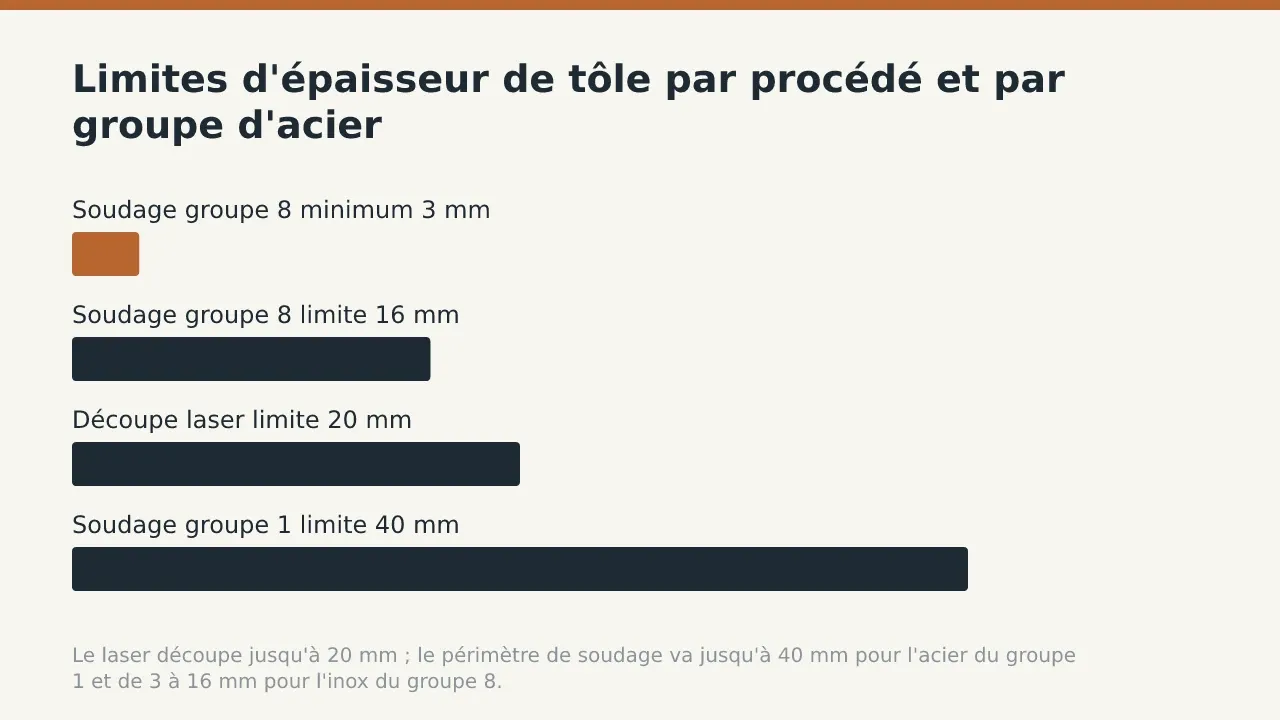

Le tableau met les limites côte à côte.

Matière	Groupe ISO/TR 15608	Épaisseur soudée	Face à la limite laser de 20 mm
S235, S355	groupe 1	jusqu'à 40 mm	la tôle de plus de 20 mm exige une autre méthode de découpe
Inox austénitique	groupe 8	3 à 16 mm	le périmètre de soudage s'arrête en premier

Comment la tôle circule du banc de découpe à la cabine de peinture

Une fois la voie de découpe fixée, toutes les tôles suivent le même ordre dans l'atelier. Seule la première station change selon l'épaisseur.

1. Découper la tôle jusqu'à 20 mm sur la TruLaser 3040, imbriquée sur le format de 2 000 x 4 000 mm, afin que les pièces minces d'une même nuance partagent une tôle.
2. Découper la tôle du groupe 1 de plus de 20 mm, jusqu'à 40 mm, par la méthode distincte indiquée dans le devis.
3. Plier les pièces concernées sur la presse plieuse DURMA, qui exerce 400 t sur 6 050 mm, de sorte qu'un bord long ne nécessite aucun joint.
4. Ajuster les pièces découpées et pliées dans le gabarit, puis les pointer une fois que le monteur a mis le châssis d'équerre.
5. Souder les joints sur le poste robotisé, qui parcourt une piste de 14 m, de sorte qu'un long châssis est soudé sans être déplacé.
6. Grenailler la structure soudée dans la chambre de 8 000 x 5 000 x 3 000 mm, qui nettoie les bords de coupe et les cordons avant la peinture.
7. Peindre le châssis et durcir le revêtement à une température de 75 à 80 °C dans la cabine Polin AC, afin qu'il soit dur avant que le pont roulant ne le soulève.

Un soudeur prend en charge les joints que le robot ne peut pas atteindre. Les pièces pliées longues ont leurs propres limites, exposées dans pliage de pièces d'acier longues à la presse plieuse.

Ce qu'il faut indiquer sur le plan

Indiquez la nuance et l'épaisseur en face de chaque pièce de la liste de pièces. Ces mentions déterminent la voie de découpe avant tout chiffrage du travail. Une épaisseur absente, ou une nuance réduite à « acier » sans précision, renvoie le plan avec une question. Signalez la préparation de soudure sur toute tôle de plus de 20 mm, car un joint épais exige des bords préparés avant le soudage. Lorsqu'une platine épaisse rencontre des goussets minces, prévoyez la séquence de soudage en tenant compte de la maîtrise des déformations dans les châssis soudés. La liste de contrôle de ce qu'un plan doit comporter pour un devis couvre le reste du cartouche. Les machines figurent sur la page capacités de découpe et de formage, et le périmètre des joints figure sur la page périmètre de soudage par groupe d'acier.

Envoyez le plan avec chaque nuance et chaque épaisseur renseignées. Le devis en retour nomme la voie de découpe de chaque tôle, et vous voyez où se situent 20 mm et 40 mm avant de commander.

Questions fréquentes

Quelle est la tôle la plus épaisse que vous découpez au laser ?

La TruLaser 3040 découpe la tôle jusqu'à 20 mm d'épaisseur sur un format de 2 000 x 4 000 mm. Une tôle plus épaisse est découpée par une autre méthode avant le soudage.

Quelle est l'épaisseur maximale de tôle S355 qui peut être soudée ?

Jusqu'à 40 mm. Le périmètre EN ISO 3834-2 couvre le groupe 1 de l'ISO/TR 15608, qui comprend les nuances S235 et S355. Une tôle S355 de plus de 20 mm est donc soudée chez nous.

Quelles épaisseurs d'inox peuvent être soudées ?

L'inox austénitique, groupe 8 de l'ISO/TR 15608, est soudé de 3 à 16 mm. Une pièce en inox hors de cette plage fait l'objet d'une question de notre part avant la commande.

Quelle est la plus grande pièce que le laser peut découper d'un seul tenant ?

La pièce doit tenir dans le format de 2 000 x 4 000 mm. Une pièce plus longue est découpée en tronçons, puis assemblée par une soudure.

Envoyez votre plan et votre liste de pièces par la page de devis, et la réponse nommera la voie de découpe de chaque tôle.
