Découpe laser de tôle d'acier : ce que décident 2 000 x 4 000 mm et 20 mm
Une pièce dont le contour à plat tient dans 2 000 x 4 000 mm, en tôle jusqu'à 20 mm, sort du TruLaser 3040 en une seule pièce. Les pièces plus longues sont scindées dans l'imbrication puis ressoudées au niveau d'un joint autorisé par le plan.
Une tôle en S355 de 20 mm arrive au laser. Le programmeur vérifie deux limites avant la découpe de la tôle. Le TRUMPF TruLaser 3040 dispose d'un plateau de 2 000 x 4 000 mm et coupe l'acier jusqu'à 20 mm. Une pièce qui tient dans ces deux limites sort de la machine en une seule pièce. Une pièce qui n'y tient pas est scindée, ressoudée puis contrôlée. Ce joint apparaît alors dans votre prix et sur votre plan.
Votre pièce tient-elle sur le plateau en une seule pièce ?
Elle tient si son contour à plat reste dans les 2 000 x 4 000 mm. Ce plateau fixe le plus grand profil que le laser peut couper en une fois, et donc aussi l'endroit où un élément long a besoin d'un joint.
Pour une pièce pliée, c'est le contour à plat qui compte, pas la forme finale. Un profilé en U est plus large à plat que sur le plan, car les deux ailes reposent ouvertes sur le plateau. Vérifiez la largeur et la longueur développées par rapport au plateau avant de fixer la section. Le développé à plat fait partie des éléments listés dans ce qu'un plan doit indiquer avant le devis, ce qui évite un échange de questions au moment du devis.
Quelle épaisseur maximale pour une pièce en acier découpée au laser ?
Le TruLaser 3040 coupe la tôle d'acier jusqu'à 20 mm avec une puissance laser de 3 200 W. Une plaque de base ou un gousset dessiné plus épais sort du circuit laser, ce qui change son mode de découpe et son prix.
Les soudeurs vont plus loin que le laser. Le soudage couvre le groupe 1 de l'ISO/TR 15608, les aciers de construction non alliés à grain fin, jusqu'à 40 mm. Le S235 et le S355 relèvent tous deux du groupe 1, si bien que tout bord découpé au laser dans ces nuances reste dans le champ du soudage. L'acier inoxydable austénitique, groupe 8 de l'ISO/TR 15608, se soude de 3 à 16 mm. La nuance dont votre châssis a besoin est expliquée dans S235 ou S355 pour un châssis soudé.
| Limite | Valeur | Ce que cela change pour vous |
|---|---|---|
| Plateau laser, TRUMPF TruLaser 3040 | 2 000 x 4 000 mm | Plus grand contour à plat découpé en une pièce |
| Épaisseur de découpe laser | 20 mm | Une tôle plus épaisse sort du circuit laser |
| Puissance laser | 3 200 W | La source de la limite de 20 mm |
| Longueur de la presse plieuse | 6 050 mm | Plus long pli possible après la découpe de la pièce |
| Force de la presse plieuse | 400 t | Force disponible pour les plis épais ou longs |
| Soudage, aciers du groupe 1 | jusqu'à 40 mm | Toute tôle découpée au laser en S235 ou S355 peut être soudée |

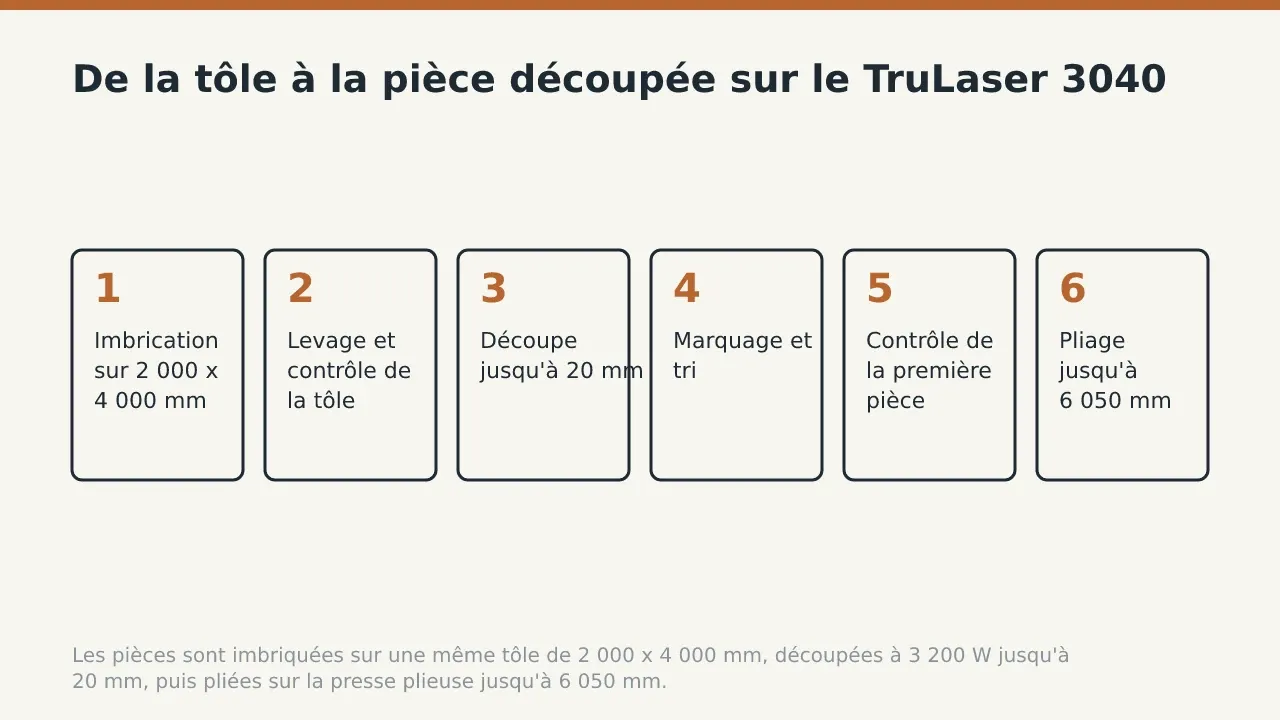

Ce qui arrive à la tôle sur le laser
La tôle est imbriquée, découpée, marquée puis contrôlée avant qu'aucune pièce ne soit pliée ou soudée. Chaque étape règle un point qu'il coûterait plus cher de corriger plus tard dans l'atelier.
- Imbriquer les profils. Le programmeur dispose toutes les pièces de la commande sur une même tôle de 2 000 x 4 000 mm. Les grandes pièces sont placées en premier, et les petites équerres comblent les espaces restants.
- Lever la tôle sur la palette de découpe. Le pontier dépose la tôle, et l'opérateur vérifie la nuance et l'épaisseur par rapport à l'ordre de découpe.
- Découper l'imbrication. Le faisceau de 3 200 W coupe les trous et les rainures avant les contours extérieurs, si bien que chaque pièce reste en place jusqu'à sa libération.
- Marquer et trier les pièces. L'opérateur les détache du squelette de tôle et marque chacune avec son numéro de pièce et son numéro de coulée.
- Contrôler la première pièce. Le contrôleur mesure le premier profil de chaque imbrication par rapport au plan avant que le reste ne poursuive sa route.
- Plier les pièces pliées. Les profils comportant des lignes de pliage passent à la presse plieuse, qui plie jusqu'à 6 050 mm à 400 t.
Le numéro de coulée marqué sur chaque pièce vous permet de suivre une tôle de l'aciérie jusqu'à l'ensemble soudé à chaque étape suivante. Les plis longs ont leurs propres limites, présentées dans plier de longues pièces sur une seule presse plieuse.
Quand une pièce longue est-elle scindée puis ressoudée ?
Une pièce est scindée lorsque son contour à plat dépasse la longueur du plateau. Les éléments sont découpés dans la même imbrication, à partir de la même tôle, puis ressoudés au niveau d'un joint autorisé par le plan.
Les châssis de machines présentés dans la galerie vont de 1,5 à 13,6 m. Un châssis situé en haut de cette plage est construit à partir de nombreuses pièces découpées et pliées. Ses joints sont planifiés sur le papier, pas trouvés dans l'atelier. La chaleur de soudage déplace un élément long, et la position de chaque joint fait partie de la conception d'un châssis pour maîtriser la déformation. Le joint est ensuite contrôlé comme toute autre soudure, selon le niveau de qualité exigé pour vos soudures.
Où un joint ne doit-il jamais se trouver ?
Un joint ne doit pas se trouver sur un logement de palier, une face boulonnée ou une surface usinée. Marquez ces zones sur le plan, et le programmeur placera la scission ailleurs.
Lorsque le châssis est usiné après soudage, ses faces de référence sont usinées en dernier. L'aléseuse dispose d'une course de 6 200 x 3 000 x 1 600 mm. Les faces situées dans cette enveloppe sont usinées après que la soudure a déplacé l'élément, si bien qu'elles finissent parfaitement alignées. La séquence et ses limites sont présentées dans l'usinage d'un châssis après soudage. Les limites de chaque étape figurent sur les pages capacités de découpe et de formage et capacités de soudage. Les châssis construits ainsi sont présentés sur la page châssis de machines soudés.
Envoyez le plan avec le contour à plat, la nuance et l'épaisseur de chaque pièce en tôle, et marquez toute zone où un joint ne doit pas se trouver. Le devis indique alors quelles pièces sortent du laser entières et où se situe chaque joint.
Questions fréquentes
Quelle est la plus grande pièce en tôle que vous pouvez découper au laser en une seule pièce ?
Un contour à plat jusqu'à 2 000 x 4 000 mm, en acier jusqu'à 20 mm d'épaisseur, découpé sur le TRUMPF TruLaser 3040.
Que se passe-t-il si votre pièce est plus longue que le plateau laser ?
Elle est découpée en plusieurs éléments dans la même imbrication puis ressoudée au niveau d'un joint autorisé par le plan. Marquez toute zone où un joint ne doit pas se trouver.
Quelles nuances peuvent être soudées après la découpe ?
Le S235 et le S355, groupe 1 de l'ISO/TR 15608, jusqu'à 40 mm, ainsi que l'acier inoxydable austénitique, groupe 8 de l'ISO/TR 15608, de 3 à 16 mm.
Quelle longueur peut atteindre une pièce pliée ?
La presse plieuse plie jusqu'à 6 050 mm à 400 t. Un seul profil laser reste cependant limité au plateau de 2 000 x 4 000 mm.
Envoyez votre plan via la page de devis et marquez toute pièce devant rester en une seule pièce.
