8 000 ou 7 900 mm de long : le goulot d'étranglement de la finition des grands ensembles soudés
Une pièce soudée doit entrer dans la chambre de grenaillage de 8 000 x 5 000 x 3 000 mm et dans la cabine de peinture de 7 900 x 5 000 x 4 890 mm. Le plus petit local sur chaque axe fixe la limite.
Un cadre soudé n'est pas fini lorsque le dernier cordon refroidit. Il doit encore passer dans la chambre de grenaillage, puis dans la cabine de peinture. La chambre de grenaillage mesure 8 000 x 5 000 x 3 000 mm. La cabine de peinture mesure 7 900 x 5 000 x 4 890 mm. Votre cadre doit entrer successivement dans les deux locaux. Sur chaque axe, le plus petit local décide, et cela fixe la plus grande pièce finie en interne.
Quel local limite votre cadre sur chaque axe

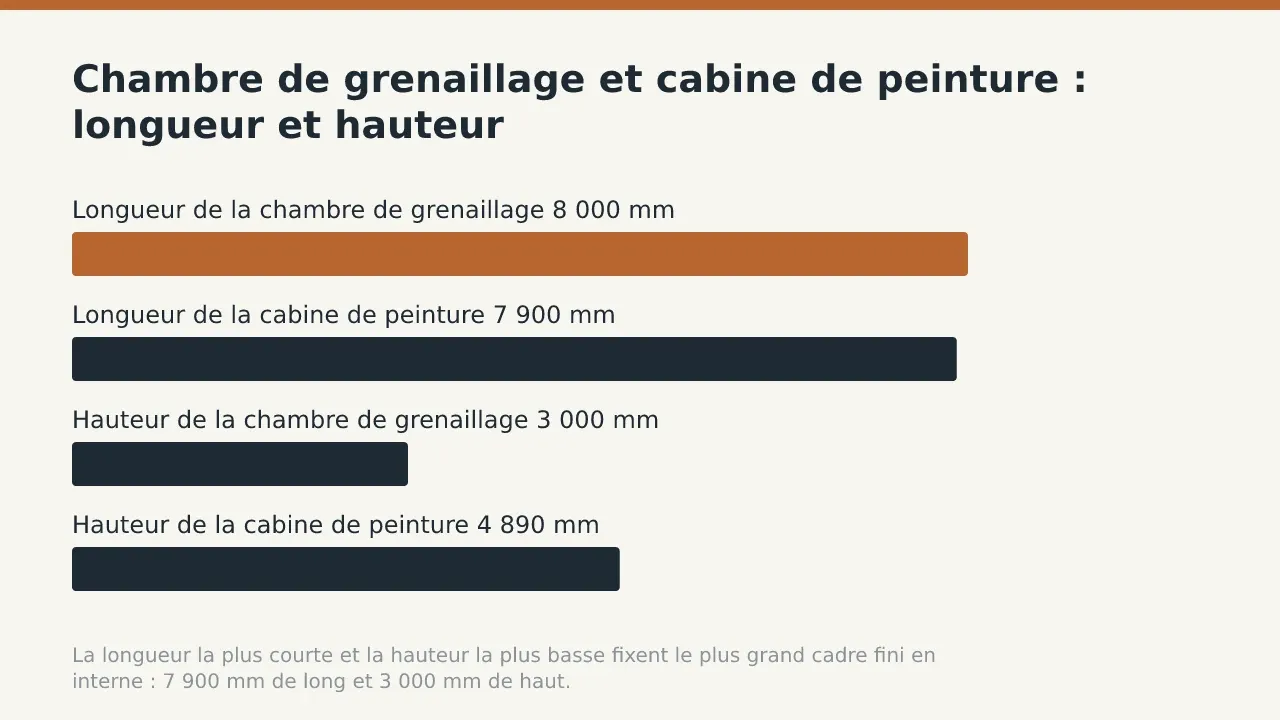

La limite est de 7 900 mm en longueur, 5 000 mm en largeur et 3 000 mm en hauteur. La cabine de peinture fixe la longueur, la chambre de grenaillage fixe la hauteur, et la largeur est identique dans les deux locaux.
| Axe | Chambre de grenaillage | Cabine de peinture | Limite pour votre pièce |
|---|---|---|---|
| Longueur | 8 000 mm | 7 900 mm | 7 900 mm |
| Largeur | 5 000 mm | 5 000 mm | 5 000 mm |
| Hauteur | 3 000 mm | 4 890 mm | 3 000 mm |
Un cadre qui passe dans la chambre de grenaillage en longueur peut rester trop long pour la cabine de peinture. Un cadre qui passe dans la cabine de peinture en hauteur peut rester trop haut pour la chambre de grenaillage. Aucune des deux installations ne répond seule à la question.
Ces valeurs sont les dimensions intérieures des locaux, et non la taille de la pièce. Le grenailleur et le peintre doivent atteindre chaque face. Cela comprend le dessous et les angles intérieurs. Prévoyez un espace de travail sur tout axe où votre conception approche de la limite. Les valeurs actuelles des deux locaux figurent sur la page capacités de traitement de surface.
Dimensionner le cadre pour la cabine de peinture, non pour le poste de soudage
Le soudage n'est pas ce qui arrête un cadre long. Le poste de soudage robotisé se déplace sur un rail de 14 m, de sorte qu'un cadre peut être soudé bien plus long que ce que la cabine de 7 900 mm peut peindre.
L'usinage se trouve dans la même situation. L'aléseuse horizontale W200 a une course de 8 000 mm sur son axe long. Cela dépasse déjà la longueur de la cabine de peinture. Un cadre peut donc être soudé et usiné sans entrer dans le local qui le finit. Vérifiez d'abord la taille de finition. C'est la plus petite limite que rencontre un cadre assemblé sur son parcours dans l'atelier.
Cela compte surtout pour les longs châssis de machine soudés et les tronçons de convoyeur, dont la longueur croît avec la ligne qu'ils desservent.
Dresser le cadre ou le coucher sur le côté
Un cadre plus haut que 3 000 mm doit entrer couché dans la chambre de grenaillage. Cela ne fonctionne que si un autre axe du cadre reste sous 3 000 mm, car cet axe devient la hauteur.
La galerie classe les pièces soudées en classes de hauteur par type de structure, et chaque classe se présente différemment face à la chambre. Les enveloppes et carters se trouvent dans la classe de 2,8 m. C'est moins que la hauteur de 3 000 mm de la chambre, ils peuvent donc rester debout. Les châssis de machine se situent dans la classe de 3,4 m et les structures de convoyeur dans la classe de 3,9 m. Les deux dépassent la hauteur de la chambre. Un cadre de cette hauteur entre sur le côté, sa hauteur étant prise selon la largeur de 5 000 mm.
Les plateformes et l'acier d'accès se situent dans la classe de 6,0 m. C'est plus que la largeur de 5 000 mm de chaque local. Une plateforme de cette taille doit être couchée dans le sens de la longueur de 7 900 mm.
La cabine de peinture mesure 4 890 mm de haut. Les cadres des classes de 3,4 m et 3,9 m y entrent debout. Les remettre debout pour la peinture donne au peintre un accès dégagé à chaque face.
Où la taille est contrôlée entre le grenaillage et la peinture
La taille est contrôlée à chaque porte, et pas seulement sur le plan. Le cadre passe par les étapes suivantes dans cet ordre.
- Mesurez le cadre par rapport au plan avec le bras de mesure avant qu'il quitte le poste de soudage, afin de corriger tout écart sur l'acier nu.
- Levez le cadre dans la chambre de grenaillage de 8 000 x 5 000 x 3 000 mm, couché sur le côté s'il dépasse 3 000 mm de haut.
- Grenaillez chaque face, dessous et angles intérieurs compris, jusqu'à obtenir une surface entièrement en acier nu propre.
- Levez le cadre grenaillé dans la cabine de peinture de 7 900 x 5 000 x 4 890 mm tant que la surface est encore propre.
- Appliquez le revêtement au pistolet, le cadre remis debout si sa hauteur est inférieure à 4 890 mm.
- Faites cuire la peinture de 75 à 80 °C dans la même cabine, afin que le revêtement soit dur avant le contact des élingues.
- Sortez le cadre durci pour le contrôle final et le chargement.
La mesure avant grenaillage est traitée en détail dans contrôle dimensionnel avant peinture. Le grenaillage proprement dit suit la séquence décrite dans grenailler l'acier soudé avant peinture. Un cadre cuit de 75 à 80 °C reste dans la cabine pendant tout le cycle, et la cuisson de la peinture décrit ce cycle.
Scinder un cadre de plus de 7 900 mm de long
Un cadre de plus de 7 900 mm de long ne peut pas être peint d'une seule pièce dans la cabine. Divisez le cadre en tronçons qui tiennent chacun dans 7 900 x 5 000 x 3 000 mm, puis assemblez les tronçons par boulonnage après la peinture.
Placez la coupure là où un assemblage boulonné peut supporter la charge. Prévoyez des faces de bride usinées. Des faces usinées permettent d'aligner les tronçons sur site sans rattrapage ni meulage. Des tronçons plus courts laissent aussi moins de longueur pour que la déformation s'accumule, point traité dans concevoir un cadre pour maîtriser la déformation. Si le plan ne montre pas encore de coupure, le support d'ingénierie peut en proposer une avant que le cadre soit chiffré.
Indiquer la taille de finition sur le plan
Inscrivez sur le plan la plus grande taille assemblée et le revêtement. L'ajustement aux deux locaux peut alors être vérifié avant la fixation d'un prix.
Indiquez quel axe est vertical en service. Cela permet à l'atelier de savoir si le cadre entre dans la chambre de 3 000 mm debout ou sur le côté. Ajoutez ces deux informations aux autres éléments décrits dans ce qu'un plan doit contenir avant un devis, puis envoyez le plan pour chiffrage.
Questions fréquentes
Quelle est la plus grande pièce soudée pouvant être grenaillée et peinte en interne ?
La limite est de 7 900 mm de long, 5 000 mm de large et 3 000 mm de haut, soit le plus petit des deux locaux sur chaque axe. Prévoyez un espace de travail dans cette enveloppe afin que chaque face reste accessible.
Pourquoi la hauteur est limitée à 3 000 mm alors que la cabine de peinture mesure 4 890 mm de haut ?
Le cadre est grenaillé avant d'être peint, et la chambre de grenaillage mesure 3 000 mm de haut. Un cadre plus haut doit y entrer couché sur le côté.
Quelle est la température de cuisson de la peinture ?
La peinture cuit de 75 à 80 °C dans la cabine de 7 900 x 5 000 x 4 890 mm, le cadre restant dans la cabine pendant tout le cycle.
Que devient un cadre de plus de 7 900 mm de long ?
Il doit être divisé en tronçons qui tiennent chacun dans la cabine de peinture, puis boulonnés ensemble après la peinture. Le soudage n'est pas la contrainte, car le poste de soudage robotisé se déplace sur un rail de 14 m.
Envoyez votre plan avec sa taille hors tout indiquée via la page de devis, et l'ajustement aux deux locaux est vérifié avant le chiffrage.
