Hauteur des ensembles soudés selon le type de structure : 2,8 m, 3,4 m, 3,9 m ou 6,0 m
Un coffret type mesure 2,8 m de hauteur et une plateforme type mesure 6,0 m. La classe de hauteur d'un ensemble soudé détermine son grenaillage, sa peinture, son usinage et son chargement.
Dans la galerie de projets Tanax Structures, une plateforme type mesure 6,0 m de hauteur et un bâti de machine type mesure 3,4 m. Cette hauteur détermine comment la pièce est levée, grenaillée, peinte et chargée. Elle figure sur le plan avant même la découpe de la première tôle. Un acheteur qui la repère tôt reçoit un devis qui indique déjà comment la pièce circulera dans l'atelier.
À quelle classe de hauteur appartient votre ensemble soudé

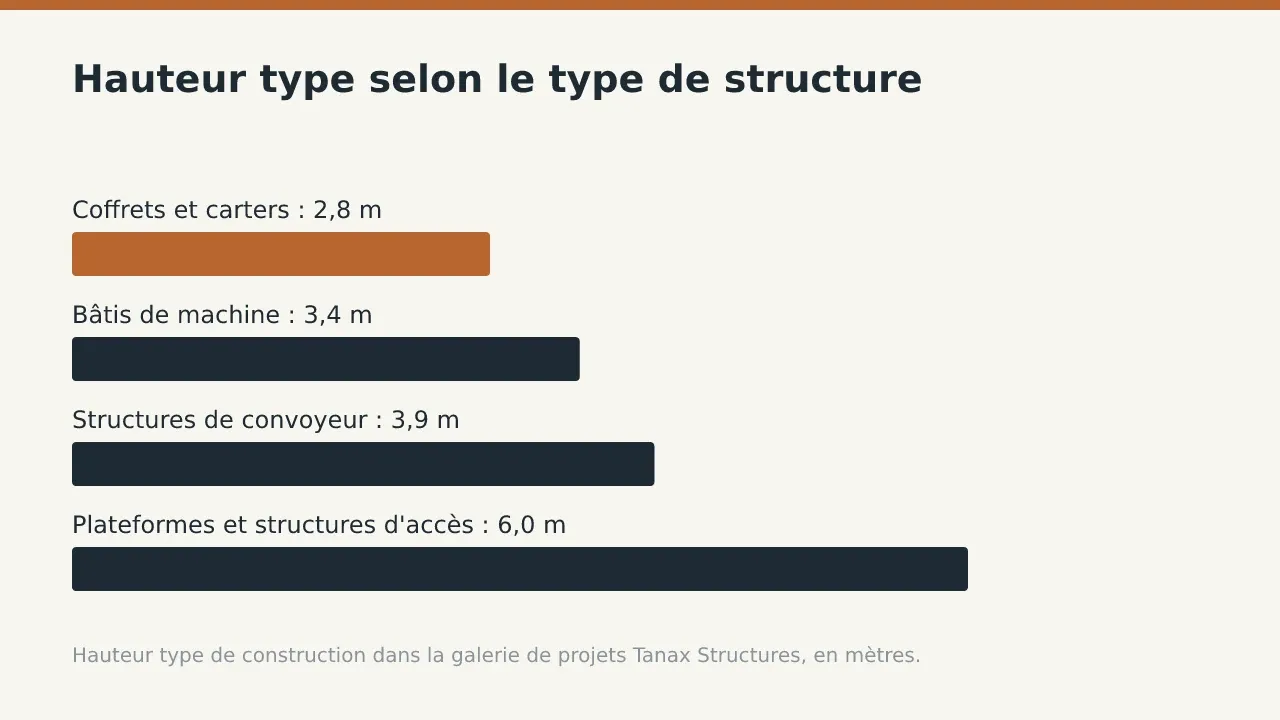

Le type de structure définit la classe de hauteur, et cette classe définit la manutention. Les coffrets avoisinent 2,8 m, les bâtis de machine 3,4 m, les structures de convoyeur 3,9 m et les plateformes 6,0 m.
| Type de structure | Hauteur type | Debout dans la cabine de grenaillage | Debout dans la cabine de peinture |
|---|---|---|---|
| Coffrets et carters | 2,8 m | Oui | Oui |
| Bâtis de machine | 3,4 m | Non | Oui |
| Structures de convoyeur | 3,9 m | Non | Oui |
| Plateformes et structures d'accès | 6,0 m | Non | Non |
Un coffret de 2,8 m est la seule classe qui reste debout du grenaillage à la peinture, si bien que le pont roulant n'a jamais besoin de le retourner pendant le traitement de surface. Un bâti de machine de 3,4 m ou une structure de convoyeur de 3,9 m est couché pour le grenaillage puis redressé pour la peinture. Une plateforme de 6,0 m dépasse la hauteur des deux salles. Son plan doit indiquer où elle se scinde ou quelle face peut reposer au sol.
Si le plan montre des bâtis de machine soudés pour une ligne de production, prévoyez la classe 3,4 m. Une tour d'escalier ou une passerelle relève des plateformes et structures d'accès, où 6,0 m est la valeur type. La longueur a ses propres classes, présentées dans dimensions des pièces soudées par type de structure.
Si la pièce reste debout dans la cabine de grenaillage et la cabine de peinture
Une pièce reste debout uniquement si elle est plus basse que la salle qu'elle occupe. Toute pièce plus haute y entre couchée sur le côté.
La cabine de grenaillage mesure 8 000 x 5 000 x 3 000 mm, en longueur, largeur et hauteur. Toutes les classes plus hautes que le coffret sont donc grenaillées couchées. Chaque retournement est un levage au pont roulant. Le conducteur du pont et l'opérateur de grenaillage conviennent de l'ordre des faces avant la fermeture de la porte.
La cabine de projection et de séchage Polin AC mesure 7 900 x 5 000 x 4 890 mm, dans le même ordre. Les bâtis et les structures de convoyeur y restent debout, si bien que le peintre atteint chaque face sans retourner l'acier encore humide. La cuisson s'effectue à une température de 75 à 80 °C, si bien que le revêtement est cuit avant que la pièce ne soit relevée.
Une plateforme de 6,0 m ne tient debout dans aucune des deux salles. Elle est peinte couchée, ou en sections assemblées par boulonnage sur site. Choisissez l'option avant le devis, car les sections modifient le plan et le détail des assemblages. L'ordre des opérations est présenté dans le grenaillage de l'acier soudé avant peinture et la cuisson de la peinture pour pièces soudées. Les deux salles et leurs dimensions figurent sur la page capacité de grenaillage et de peinture.
Comment un ensemble soudé de grande hauteur circule dans l'atelier
Un ensemble soudé de grande hauteur suit le même parcours qu'une pièce basse. Il demande davantage de levages au pont roulant et davantage de décisions sur l'orientation des faces.
- Découpez les tôles sur la TRUMPF TruLaser 3040. Son plateau mesure 2 000 x 4 000 mm, si bien qu'un panneau latéral plus long que le plateau arrive en deux profilés reliés par un cordon de soudure visible sur la pièce finie.
- Pliez les longerons sur la presse plieuse DURMA, qui plie à 400 t sur 6 050 mm. Un montant de plateforme de 6,0 m est ainsi formé d'une seule pièce, sans raccord à contrôler.
- Soudez les éléments sur la station robotisée double. Son rail de 14 m accueille une longue pièce en un seul montage, si bien que chaque soudure y est réalisée dans le même gabarit.
- Mesurez le bâti avec le bras FARO Arm Prime 10 avant toute mise en peinture. Le contrôleur vérifie la hauteur totale par rapport au plan pendant que l'acier est encore nu.
- Grenaillez et peignez la pièce dans l'orientation indiquée par le tableau, debout ou couchée.
- Chargez la pièce finie sur le camion dans la position convenue au devis. Le chef de chantier signe le bon de livraison une fois la pièce posée.
Si le bâti doit être usiné après soudage
Un bâti de grande hauteur est usiné après soudage lorsque ses alésages et ses faces doivent s'aligner sur l'ensemble soudé. Il n'est usiné en un seul montage que s'il entre dans la machine.
La TOS Varnsdorf WRD15 offre des courses de 6 200 x 3 000 x 1 600 mm, et sa table de 1 800 x 2 500 mm porte 16 000 kg. Un bâti compris dans cette enveloppe voit chaque référence usinée depuis le même bridage, si bien que les alésages restent alignés entre eux. Un bâti plus long va sur l'aléseuse horizontale W200 HINR, avec des courses de 8 000 x 3 000 x 1 500 mm. Cette longueur convient à une longue structure de convoyeur sans second montage.
La chaleur de soudage déforme l'acier avant même que la machine n'y touche. C'est pourquoi la maîtrise des déformations dans un bâti soudé commence par la surépaisseur d'usinage indiquée sur le plan. La séquence complète figure dans l'usinage d'un bâti après soudage, avec les axes à vérifier en premier.
Ce que le plan doit indiquer avant la remise d'un devis
Indiquez la hauteur totale de la pièce dans sa position de service, et signalez où elle peut se scinder. Ces deux informations permettent au devis de préciser comment la pièce est grenaillée, peinte et chargée.
Ajoutez la nuance d'acier, S235 ou S355, car la tôle est commandée sur cette base. Le reste de la liste de contrôle figure dans ce qu'un plan doit comporter pour un devis.
Mesurez le point le plus haut de l'ensemble tel qu'il se tiendra sur site. Notez cette valeur près du cartouche, indiquez toute ligne de scission, et envoyez le plan pour un devis.
Questions fréquentes
Est-ce qu'une plateforme de 6,0 m peut être peinte en une seule pièce ?
Pas debout, car la cabine de peinture mesure 7 900 x 5 000 x 4 890 mm. Elle est peinte couchée, ou en sections assemblées par boulonnage sur site.
Quelles pièces restent debout pendant le grenaillage ?
Les coffrets et carters, d'une hauteur type de 2,8 m, restent debout dans la cabine de grenaillage de 8 000 x 5 000 x 3 000 mm. Les classes plus hautes sont grenaillées couchées sur le côté.
Quelle est la longueur maximale d'un longeron pliable en une seule pièce ?
La presse plieuse plie à 400 t sur 6 050 mm, si bien qu'un montant de plateforme de 6,0 m ne nécessite aucun raccord.
Quel est le plus grand bâti pouvant être usiné après soudage ?
L'aléseuse W200 HINR offre des courses de 8 000 x 3 000 x 1 500 mm. La table de la TOS Varnsdorf WRD15 porte 16 000 kg.
À quelle température s'effectue la cuisson de la peinture ?
À une température de 75 à 80 °C dans la cabine Polin AC, si bien que le revêtement est cuit avant que la pièce ne soit chargée sur le camion.
Envoyez le plan avec la hauteur totale indiquée via la demande de devis, et la réponse précisera comment la pièce sera traitée.
